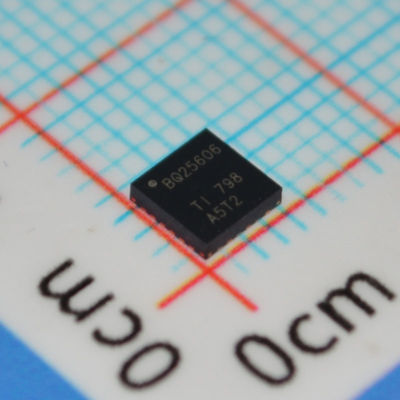

BQ25606RGER آی سی شارژر سریع 3 آمپر با ورودی 3.9 ولت تا 14 ولت، کنترل I2C، حفاظت از ولتاژ بیش از حد 30 ولت، مسیر توان NVDC، ابعاد 3mm×3mm QFN، راندمان 92%، MOSFET های یکپارچه و تنظیم حرارتی

BQ25606RGER 3A IC شارژر سریع با 3.9V-14V ورودی کنترل I2C 30V OVP مسیر برق NVDC 3mm × 3mm QFN 92٪ کارایی MOSFETs یکپارچه و تنظیم حرارتی

ویژگی ها

• شارژر با کارایی بالا، 1.5MHz، حالت سوئیچ همزمان

۲٫ ۹۲ درصد کارایی شارژ در ۲-A از ورودی ۵-V

برای ورودی ولتاژ USB (5 ولت) بهینه شده

• از USB On-The-Go (OTG) پشتیبانی می کند

️ تبدیل کننده تقویت کننده با حداکثر 1.2A خروجی

٪92% افزایش بهره وری در خروجی 1-A

️ محدوده ی جریان ثابت دقیق (CC)

شروع نرم تا 500-μF بار ظرفیت

حفاظت از مدار کوتاه خروجی

• ورودی واحد برای پشتیبانی از ورودی USB و آداپتور ولتاژ بالا

پشتیبانی از محدوده ولتاژ ورودی 3.9 ولت تا 13.5 ولت با حداکثر ولتاژ ورودی مطلق 22 ولت

️ حداکثر قدرت ردیابی با ولتاژ ورودی تا 4.6 ولت (VINDPM)

✅ حد VINDPM به طور خودکار ولتاژ باتری را ردیابی می کند

- تشخیص خودکار USB SDP، DCP و آداپتورهای غیر استاندارد

• کارایی تخلیه باتری بالا با MOSFET تخلیه باتری 19.5mΩ

• مدیریت مسیر برق VDC باریک (NVDC)

️ بلافاصله بدون باتری یا باتری کاملا خالی کار می کند

عملکرد ایده آل دیود در حالت مکمل باتری

• یکپارچگی بالا شامل تمام MOSFET ها، سنجش جریان و جبران حلقه

• 58μA جریان نشت کم باتری با ولتاژ سیستم در حالت آماده

• دقت بالا

تنظیم ولتاژ شارژ ±0.5٪

در حالت تنظیم جریان شارژ 1.2A و 1.8A ±6٪

در حالت تنظیم جریان ورودی 0.5A، 1.2A و 1.8A ±5٪

• گواهینامه مربوط به ایمنی:

گواهینامه IEC 62368-1 CB

درخواست ها

• EPOS، اسپیکرهای قابل حمل

• لوازم جانبی تلفن همراه

• تجهیزات پزشکی

توضیحات

BQ25606 یک دستگاه کاملاً یکپارچه مدیریت شارژ باتری 3.0A و مدیریت مسیر برق سیستم برای باتری های لیتیوم یون و لیتیوم پلیمر تک سلولی است.راه حل به شدت با FET بازگرداننده ورودی (RBFET) ادغام شده است.، Q1) ، FET سوئیچ سمت بالا (HSFET، Q2) ، FET سوئیچ سمت پایین (LSFET، Q3) و FET باتری (BATFET، Q4) بین سیستم و باتری.مسیر قدرت مقاومت پایین بهره وری عملکرد حالت سوئیچ را بهینه می کند، زمان شارژ باتری را کاهش می دهد و طول عمر باتری را در طول فاز تخلیه افزایش می دهد.

اطلاعات

نقاشی
