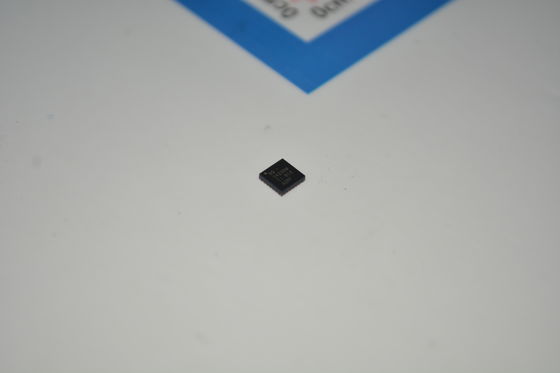

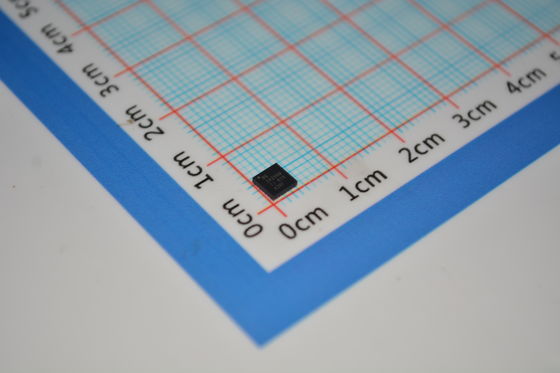

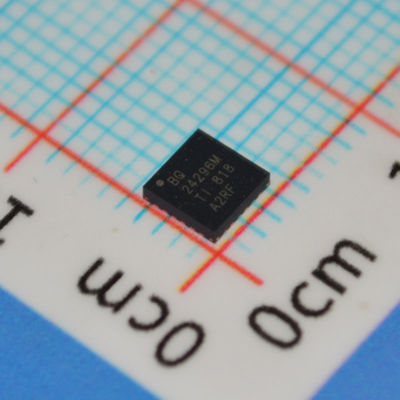

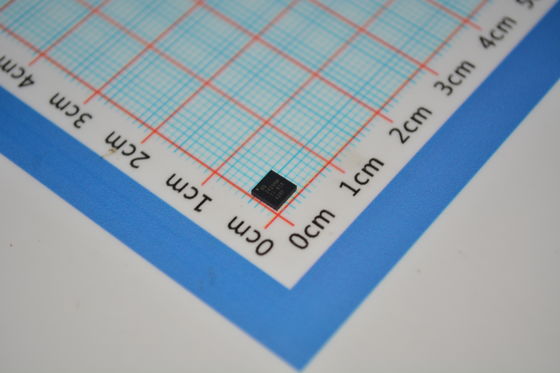

BQ24296MRGER 2A شارژر لیتیوم یون تک سلولی با 3.9V-6.2V ورودی کنترل حرارتی I2C 20V OVP و بسته 3mm × 3mm QFN

BQ24296MRGER شارژر تک سلولی لیتیوم-یون 2A با ورودی 3.9V-6.2V، کنترل I2C، تنظیم حرارتی، حفاظت از ولتاژ بیش از حد 20V و پکیج QFN 3mm×3mm

andnbsp;

ویژگی‌ها

andbull; شارژر 3 آمپری با راندمان بالا 90%

andbull; شارژر سازگار با USB با ورودی تکی 3.9 ولت تا 6.2 ولت با حفاظت از ولتاژ بیش از حد 6.4 ولت

andndash; محدودیت ولتاژ و جریان ورودی از USB 2.0 و USB 3.0 پشتیبانی می‌کند

andndash; محدودیت جریان ورودی: 100 میلی‌آمپر، 150 میلی‌آمپر، 500 میلی‌آمپر، 900 میلی‌آمپر، 1 آمپر، 1.5 آمپر، 2 آمپر و 3 آمپر

andbull; USB OTG با خروجی قابل تنظیم 4.55 ولت تا 5.5 ولت در 1 آمپر یا 1.5 آمپر

andndash; راه‌اندازی سریع OTG (22 میلی‌ثانیه معمولی)

andndash; راندمان حالت Boost 5 ولت 90%

andndash; حفاظت از جریان بیش از حد حالت Hiccup با دقت ±15%

andbull; مدیریت مسیر توان Narrow VDC (NVDC)

andndash; روشن شدن فوری سیستم بدون باتری یا باتری کاملاً تخلیه شده

andndash; عملکرد دیود ایده‌آل در حالت مکمل باتری

andbull; فرکانس سوئیچینگ 1.5 مگاهرتز برای سلف 1.2 میلی‌متری کم‌ارتفاع

andbull; پورت I2C برای عملکرد بهینه سیستم و گزارش وضعیت

andbull; شارژ خودکار باتری با یا بدون مدیریت میزبان

andndash; فعال‌سازی شارژ باتری

andndash; پیش‌شرط شارژ باتری

andndash; خاتمه شارژ و شارژ مجدد

andbull; دقت بالا

andndash; تنظیم ولتاژ شارژ ±0.5%

andndash; تنظیم جریان شارژ ±7%

andndash; تنظیم جریان ورودی ±7.5%

andndash; تنظیم ولتاژ خروجی ±3% در حالت Boost USB OTG

andbull; یکپارچه‌سازی بالا

andndash; مدیریت مسیر توان

andndash; MOSFETهای سوئیچینگ همزمان

andndash; حسگر جریان یکپارچه

andndash; دیود Bootstrap

andndash; جبران‌سازی حلقه داخلی

andbull; ایمنی

andndash; حسگر دمای باتری برای شارژ و دشارژ در حالت OTG

andndash; تایمر ایمنی شارژ باتری

andndash; تنظیم حرارتی و خاموش شدن حرارتی

andndash; حفاظت از ولتاژ بیش از حد ورودی و سیستم

andndash; حفاظت از جریان بیش از حد MOSFET

andbull; خروجی‌های وضعیت شارژ برای LED یا پردازنده میزبان

andbull; قابلیت ردیابی حداکثر توان با تنظیم ولتاژ ورودی

andbull; جریان نشتی کم باتری 20 میکروآمپر و پشتیبانی از حالت حمل و نقل

andbull; پکیج VQFN-24 4mmx4mm

andnbsp;

کاربردها

andbull; تبلت، تلفن هوشمند، دستگاه‌های اینترنت

andbull; بلندگوی صوتی قابل حمل

andnbsp;

توضیحات

bq24296M یک دستگاه مدیریت شارژ باتری و مدیریت مسیر توان سیستم با یکپارچه‌سازی بالا برای باتری‌های لیتیوم-یون و لیتیوم-پلیمر تک سلولی در طیف گسترده‌ای از برنامه‌های تلفن هوشمند و تبلت است. مسیر توان با امپدانس کم آن، راندمان عملکرد سوئیچینگ را بهینه می‌کند، زمان شارژ باتری را کاهش می‌دهد و عمر باتری را در فاز دشارژ افزایش می‌دهد. رابط سریال I2C با تنظیمات شارژ و سیستم، این دستگاه را به یک راه‌حل واقعاً انعطاف‌پذیر تبدیل می‌کند.
