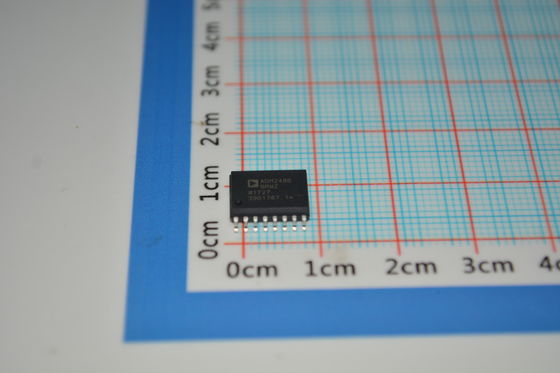

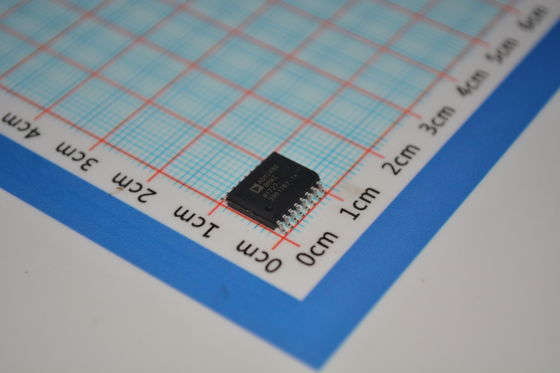

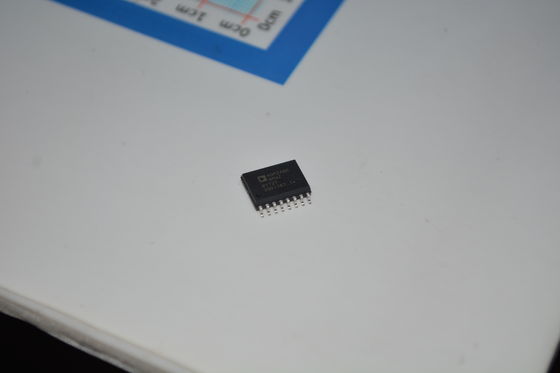

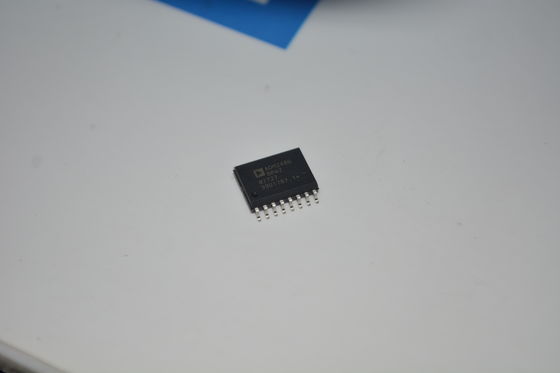

فرستنده و گیرنده RS-485 ایزوله ADM2486BRWZ با سرعت 500 کیلوبیت بر ثانیه، ایزولاسیون 2.5 کیلو ولت، ESD ±15 کیلو ولت، منطق 3 ولت/5 ولت، CMR بالا، دمای صنعتی برای PLC/کنترل موتور

ADM2486BRWZ فرستنده و گيرنده RS-485 ايزوله شده 500kbps، ايزولاسيون 2.5kV وplusmn;15kV ESD، منطق 3V/5V، CMR بالا، دماي صنعتي براي PLC/کنترل موتور

andnbsp;

ويژگي ها

► فرستنده و گيرنده RS-485 نيمه دوبلکس و ايزوله شده

► مطابق با PROFIBUSandreg;

► مطابق با ANSI EIA/TIA 485-A و ISO 8482: 1987(E)

► نرخ داده 20 مگابیت بر ثانیه

► عملکرد 5 ولت یا 3 ولت (VDD1)

► مصونیت گذراي حالت مشترک بالا: andgt;25 kV/andmu;s

► خروجی وضعیت DE ایزوله شده

► طراحی ایمن در برابر خرابی، مدار باز گیرنده

► حفاظت از خاموش شدن حرارتی

► 50 گره روی باس

► تاییدیه های ایمنی و نظارتی

► UL 1577

► VISO = 2500 V rms برای 1 دقیقه

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V peak

► محدوده دمای عملیاتی: andminus;40anddeg;C تا +85anddeg;C

andnbsp;

کاربردها

► رابط های RS-485/RS-422 ایزوله شده

► شبکه های PROFIBUS

► شبکه های میدانی صنعتی

► سیستم های انتقال داده چند نقطه ای

andnbsp;

شرح

فرستنده و گيرنده باس تفاضلی ADM2486 یک جزء یکپارچه و ایزوله شده گالوانیکی است که برای ارتباط داده های دو طرفه در خطوط انتقال باس چند نقطه ای طراحی شده است. این برای خطوط انتقال متعادل طراحی شده است و با ANSI EIA/TIA-485-A و ISO 8482: 1987(E) مطابقت دارد.

این دستگاه از فناوری iCouplerandreg; شرکت Analog Devices برای ترکیب یک ایزولاتور 3 کاناله، یک درایور خط تفاضلی سه حالته و یک گیرنده ورودی تفاضلی در یک پکیج واحد استفاده می کند. سمت منطقی دستگاه با منبع تغذیه 5 ولت یا 3 ولت تغذیه می شود و سمت باس از منبع تغذیه 5 ولت ایزوله شده استفاده می کند.

درایور ADM2486 دارای ویژگی فعال سازی فعال-بالا است. خروجی های تفاضلی درایور و ورودی های تفاضلی گیرنده به صورت داخلی به هم متصل می شوند تا یک پورت ورودی/خروجی تفاضلی را تشکیل دهند که حداقل بار را روی باس اعمال می کند، زمانی که درایور غیرفعال است یا زمانی که VDD1 یا VDD2 = 0 V. همچنین یک ویژگی غیرفعال سازی گیرنده فعال-بالا ارائه شده است که باعث می شود خروجی دریافت وارد حالت امپدانس بالا شود.

این دستگاه دارای ویژگی های محدود کننده جریان و خاموش شدن حرارتی برای محافظت در برابر اتصال کوتاه خروجی و موقعیت هایی است که در آن رقابت باس ممکن است باعث اتلاف توان بیش از حد شود. این قطعه به طور کامل در محدوده دمای صنعتی مشخص شده است و در یک پکیج SOIC 16 پایه با بدنه پهن موجود است.

andnbsp;

اطلاعات

andnbsp;

نقاشی
