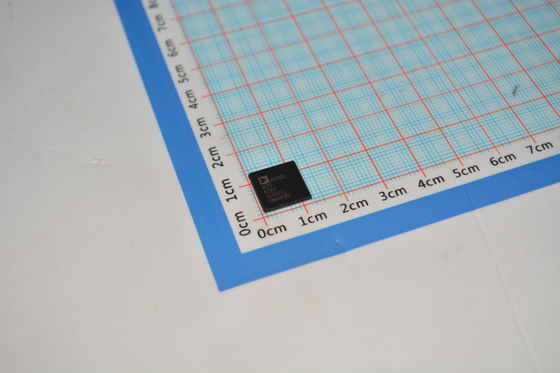

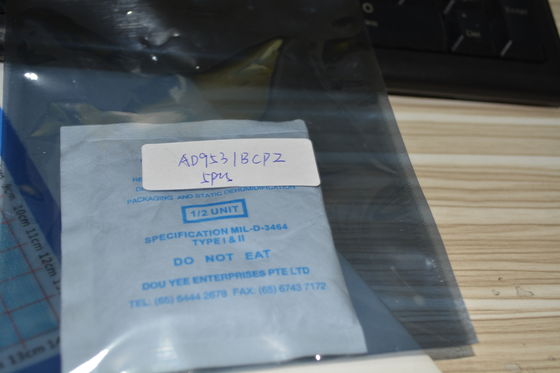

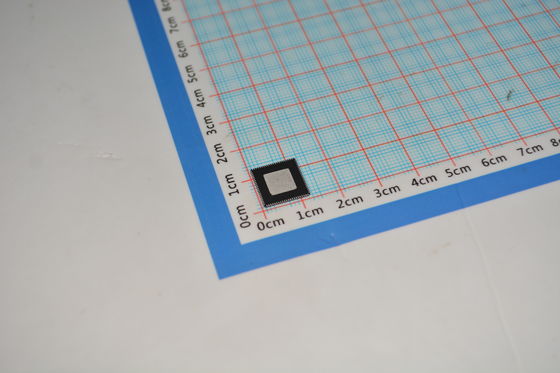

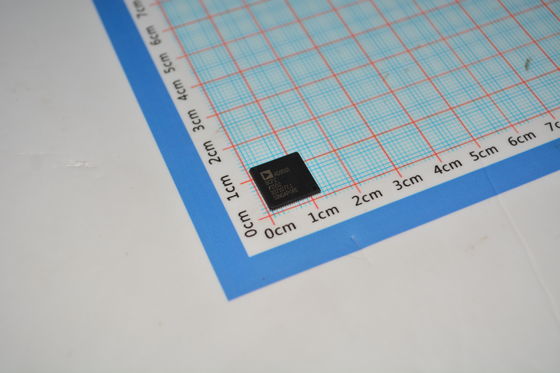

تولید کننده ساعت AD9531BCPZ با خروجی 1.6 گیگاهرتز، لرزش کمتر از 1 پیکوثانیه، تغذیه 3.3 ولت/5 ولت، کنترل SPI، خروجی های LVDS/PECL، دمای صنعتی برای 5G/بی سیم/شبکه

AD9531BCPZ ساعت ژنراتور 1.6GHz خروجی Jitter وlt;1ps 3.3V/5V منبع SPI کنترل LVDS/PECL خروجی صنعتی Temp برای 5G/بی سیم/شبکه سازی

وnbsp؛

و ميزات

3 هسته PLL / VCO کاملاً یکپارچه (PLL1 ، PLL2 ، و PLL3) عملکرد Jitter: 0.462 ps rms معمولی

و  و PLL1، حالت N کسری، پهنای باند 12 kHz تا 20 MHz

از دست دادن مرجع و تشخیص قفل برای هر PLL

ترجمه فرکانس های مشترک پیکربندی شده توسط پین

همگام سازی اتوماتیک تمام خروجی ها در حالت قدرت

قابلیت همگام سازی خروجی دستی

بسته بندی در یک LFCSP 88 سرب

جزئیات PLL1

حالت های N/N عدد کامل

وnbsp؛ VCXO خارجی اختیاری

وnbsp؛ حالت تاخیر ثابت برای تغییر فاز ثابت

وnbsp؛ 2 ورودی ساعت مرجع

فرمت ورودی: فرمت فرعی/ تک پایان

محدوده فرکانس: 9.5 MHz تا 260 MHz

و nbsp؛ و nbsp؛ تغییر مرجع: دستی/خودکار

و  و 10 خروجی های HSTL/CMOS با جیتر فوق کم تا 400 MHz جزئیات PLL2

وnbsp; وnbsp; حالت عددی-N (یک ورودی ساعت مرجع)

وnbsp؛ وnbsp؛ وnbsp؛ فرمت ورودی: دیفرانسیل/یک طرفه/کریستال1

وnbsp؛ وnbsp؛ وnbsp؛ محدوده فرکانس: 9.5 MHz تا 250 MHz

و 12 خروجی HSTL/CMOS تا 400 MHz

جزئیات PLL3

وnbsp; وnbsp; حالت عددی-N (یک ورودی ساعت مرجع)

فرمت ورودی: دیفرانسیل/یک طرفه/کریستال1

وnbsp؛ وnbsp؛ وnbsp؛ محدوده فرکانس: 9.5 MHz تا 250 MHz

وnbsp؛ 12 خروجی HSTL/CMOS تا 400 MHz

جزئیات PLL3

وnbsp; وnbsp; حالت عددی-N (یک ورودی ساعت مرجع)

محدوده فرکانس: 9.5 MHz تا 100 MHz

فرمت ورودی: دیفرانسیل/کریستال (از 25 مگاهرتز تا

و و 50 MHz AT-cut quartz crystal resonator)

وnbsp؛ 2 خروجی HSTL/LVDS/CMOS به 400 MHz/150 MHz (متفاوت/CMOS)

وnbsp؛

برنامه های کاربردی

ساعت کنترل کننده تجهیزات رادیویی

تولید و توزیع ساعت های کم جیتر/صدای فاز

تولید ساعت و ترجمه برای SONET، 10GE، 10G FC و سایر پروتکل های 10 Gbps

کارت های خط شبکه 40 Gbps/100 Gbps، از جمله SONET، ethernet همزمان، OTU2/3/4

اصلاح خطای پیش بینی شده (G.710)

فرستنده های بی سیم با کارایی بالا

ATE و ابزار عملکرد بالا

زیرساخت های پهن باند

کارت های خط اترنت، سوئیچ ها و روترها

SATA و PCI-express

وnbsp؛

توضیحات

AD9531 دارای یک عملکرد مولتر ساعت چند خروجی و سه هسته حلقه فاز قفل شده بر روی تراشه (PLL) با فرکانس ها و فرمت های خروجی قابل برنامه ریزی SPI است.

PLL1 دو ورودی مرجع و 10 خروجی را فراهم می کند و شامل چهار پیکربندی حلقه قابل انتخاب کاربر است.PLL دارای یک فیلتر حلقه کاملاً یکپارچه است که فقط به یک خازن خارجی (یا یک شبکه RC سری) نیاز داردPLL1 طیف گسترده ای از فرکانس های خروجی را تا 400 MHz فراهم می کند و قادر به کار با یک نوسان کننده کریستالی کنترل شده ولتاژ خارجی (VCXO) و فیلتر حلقه است.به جای نوسانگر کنترل شده ولتاژ یکپارچه (VCO) و فیلتر حلقه.

PLL2 یک PLL عدد کامل N است که یک ورودی مرجع واحد و 12 خروجی را فراهم می کند.PLL2 فرکانس های خروجی را تا 400 MHz از منبع REF2_x ترکیب می کند و ساعت های خروجی را با مرجع ورودی همگام می کند.

PLL3 یک ورودی مرجع واحد و دو خروجی را فراهم می کند. PLL3 فرکانس های خروجی را تا 400 MHz از منبع REF3_x ترکیب می کند و ساعت های خروجی را با مرجع ورودی همگام می کند.AD9531 در یک LFCSP 88 سرب در دسترس است و بیش از andminus40°C تا +85°C محدوده دمای کار

در سراسر این ورق اطلاعات، پین های چند کارکرد مانند LOR/M4 یا با نام کامل پین یا با یک عملکرد واحد پین (به عنوان مثال، LOR،زمانی که تنها آن تابع مربوط است)در موارد دیگر، متن و تصاویر این ورق داده ها حاوی ارجاع به یک کانال به جای یک پین است. به عنوان مثال، REF_A به کانال REF_A به جای پین های REF_AP و REF_AN اشاره دارد.همینطور، OUT3_1 به کانال 1 PLL3 به جای پین های OUT3_1P و OUT3_1N اشاره دارد. علاوه بر این، یک علامت کوتاه برای یک جفت پین جایگزین یک مرجع صریح به هر پین (به عنوان مثال،REF_Ax نشان دهنده پین های REF_AN و REF_AP است..
