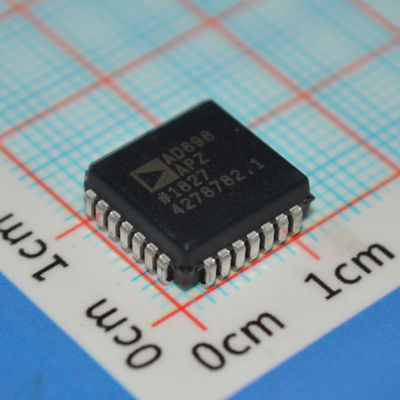

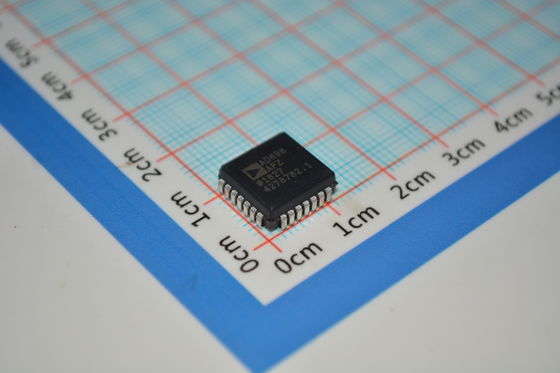

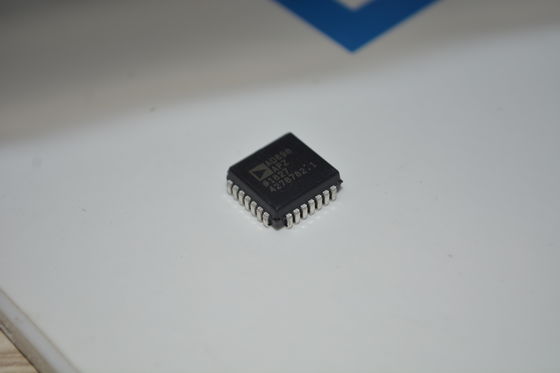

AD698APZ LVDT حالت دهنده سیگنال ±12V تا ±15V کار 20kHz پهنای باند 0.25% خطی واحد / دو منبع محدوده دمای صنعتی برای حسگر موقعیت و کنترل حرکت

AD698APZ تنظیم کننده سیگنال LVDT عملیات andplusmn;12 ولت تا andplusmn;15 ولت پهنای باند 20 کیلوهرتز 0.25٪ خطی بودن منبع تغذیه تکی/دوگانه محدوده دمای صنعتی برای حسگر موقعیت و کنترل حرکت

andnbsp;

ویژگی ها

راه حل تک تراشه، شامل نوسانگر داخلی و مرجع ولتاژ

بدون نیاز به تنظیمات

رابط با نیم پل، LVDT 4 سیمه

خروجی DC متناسب با موقعیت

محدوده فرکانس 20 هرتز تا 20 کیلوهرتز

خروجی تک قطبی یا دو قطبی

همچنین سیگنال های پل AC را رمزگشایی می کند

عملکرد برجسته

andnbsp; خطی بودن: 0.05٪

andnbsp; ولتاژ خروجی: 11 ولت

andnbsp; رانش بهره: 20 ppm/C (typ)

andnbsp; رانش آفست: 5 ppm/C (typ)

andnbsp;

برنامه های کاربردی

بیشتر برنامه های کاربردی برای AD598 را می توان با AD698 نیز پیاده سازی کرد. لطفاً برای توضیحات دقیق به برنامه های کاربردی نوشته شده برای AD598 مراجعه کنید.

به برگه اطلاعات AD598 مراجعه کنید برای:

andndash; حلقه اثبات - مقیاس وزن

andndash; عملکرد همزمان چندین LVDT

andndash; مدار موقعیت به فرکانس با وضوح بالا

این مدار می تواند برای پل های مقاومتی مانند گیج های کرنش یا برای پل های القایی یا خازنی که معمولاً برای حسگرهای فشار یا جریان استفاده می شوند، استفاده شود. خروجی های سیگنال سطح پایین این حسگرها مستعد نویز و تداخل هستند و کاندیداهای خوبی برای تکنیک های پردازش سیگنال AC هستند.

andnbsp;

شرح

AD698 یک زیرسیستم کامل و یکپارچه تنظیم سیگنال ترانسفورماتور تفاضلی متغیر خطی (LVDT) است. این دستگاه همراه با LVDT ها برای تبدیل موقعیت مکانیکی مبدل به ولتاژ DC تک قطبی یا دو قطبی با درجه بالایی از دقت و تکرارپذیری استفاده می شود. تمام عملکردهای مدار روی تراشه گنجانده شده است. با افزودن چند جزء غیرفعال خارجی برای تنظیم فرکانس و بهره، AD698 خروجی خام LVDT را به یک سیگنال DC مقیاس شده تبدیل می کند. این دستگاه با LVDT های نیم پل، LVDT های متصل در پیکربندی سری مخالف (4 سیم) و RVDT ها کار می کند.

AD698 شامل یک نوسانگر موج سینوسی با اعوجاج کم برای هدایت اولیه LVDT است. دو کانال دمدولاسیون همزمان AD698 برای تشخیص دامنه اولیه و ثانویه استفاده می شود. این قطعه خروجی ثانویه را بر دامنه اولیه تقسیم می کند و در یک ضریب مقیاس ضرب می کند. این امر خطاهای ضریب مقیاس را به دلیل رانش در دامنه درایو اولیه از بین می برد و عملکرد و پایداری دما را بهبود می بخشد.

AD698 از یک معماری نسبت سنجی منحصر به فرد برای از بین بردن چندین عیب مرتبط با رویکردهای سنتی برای رابط LVDT استفاده می کند. مزایای این مدار جدید عبارتند از: نیازی به تنظیمات نیست. پایداری دما بهبود یافته است. و قابلیت تعویض مبدل بهبود یافته است.

andnbsp;

اطلاعات

andnbsp;

نقاشی
