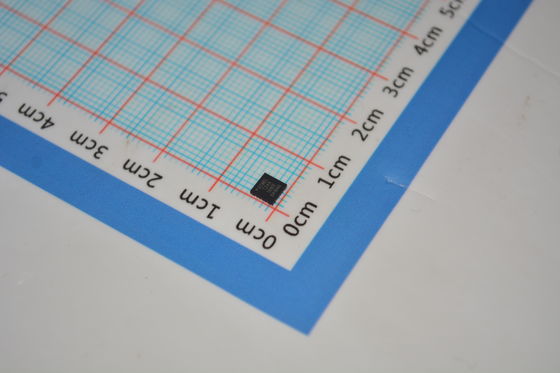

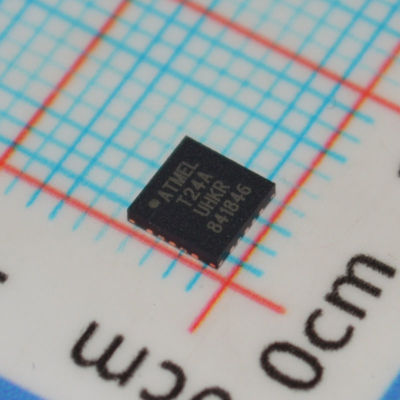

ATTINY24A-MUR میکروکنترلر 8 بیتی AVR با 2 کیلوبایت فلش، سرعت 12 مگاهرتز، 128 بایت EEPROM، 12 پین ورودی/خروجی، عملکرد 1.8 ولت تا 5.5 ولت، -40 درجه سانتیگراد تا +85 درجه سانتیگراد و توان فوق العاده کم برای طراحی های فشرده

ATTINY24A-MUR میکروکنترلر 8 بیتی AVR با 2 کیلوبایت فلش، سرعت 12 مگاهرتز، 128 بایت EEPROM، 12 پین ورودی/خروجی، عملکرد 1.8 ولت-5.5 ولت، -40 درجه سانتیگراد تا +85 درجه سانتیگراد و توان فوق العاده کم برای طراحی های فشرده

ویژگی ها

• میکروکنترلر 8 بیتی AVR® با عملکرد بالا و توان کم

• معماری RISC پیشرفته

  – 120 دستورالعمل قدرتمند

  – اجرای بیشتر در یک چرخه ساعت

  – 32 x 8 رجیستر کاری با هدف عمومی

  – عملکرد کاملاً استاتیک

• بخش های حافظه غیر فرار با دوام بالا

  – 2K/4K/8K بایت حافظه برنامه فلش قابل برنامه ریزی درون سیستم

• دوام: 10000 چرخه نوشتن/پاک کردن

  – 128/256/512 بایت EEPROM قابل برنامه ریزی درون سیستم

• دوام: 100000 چرخه نوشتن/پاک کردن

  – 128/256/512 بایت SRAM داخلی

  – حفظ داده ها: 20 سال در 85 درجه سانتیگراد / 100 سال در 25 درجه سانتیگراد

  – قفل برنامه نویسی برای امنیت داده های فلش و EEPROM با برنامه نویسی خودکار

• ویژگی های جانبی

– یک تایمر/شمارنده 8 بیتی و یک تایمر/شمارنده 16 بیتی با دو کانال PWM، هر کدام

  – ADC 10 بیتی

• 8 کانال تک سر

• 12 جفت کانال ADC تفاضلی با بهره قابل برنامه ریزی (1x / 20x)

  – تایمر Watchdog قابل برنامه ریزی با نوسان ساز جداگانه روی تراشه

  – مقایسه کننده آنالوگ روی تراشه

  – رابط سریال جهانی

• ویژگی های خاص میکروکنترلر

  – سیستم اشکال زدایی debugWIRE روی تراشه

  – قابل برنامه ریزی درون سیستم از طریق پورت SPI

  – منابع وقفه داخلی و خارجی

    • وقفه تغییر پین ​​در 12 پین

  – حالت های کم مصرف Idle، کاهش نویز ADC، Standby و Power-down

  – مدار ریست روشن شدن پیشرفته

  – مدار تشخیص Brown-out قابل برنامه ریزی با عملکرد غیرفعال کردن نرم افزار

  – نوسان ساز کالیبره شده داخلی

  – سنسور دمای روی تراشه

• ورودی/خروجی و بسته ها

  – موجود در QFN/MLF/VQFN 20 پین، SOIC 14 پین، PDIP 14 پین و UFBGA 15 توپ

  – دوازده خط ورودی/خروجی قابل برنامه ریزی

• ولتاژ عملیاتی:

  – 1.8  – 5.5 ولت

• درجه سرعت:

  – 0 – 4 مگاهرتز @ 1.8 – 5.5 ولت

  – 0 – 10 مگاهرتز @ 2.7 – 5.5 ولت

  – 0 – 20 مگاهرتز @ 4.5 – 5.5 ولت

• محدوده دمای صنعتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

• مصرف برق کم

  – حالت فعال:

    • 210 میکرو آمپر در 1.8 ولت و 1 مگاهرتز

  – حالت Idle:

    • 33 میکرو آمپر در 1.8 ولت و 1 مگاهرتز

  – حالت Power-down:

    • 0.1 میکرو آمپر در 1.8 ولت و 25 درجه سانتیگراد

برنامه های کاربردی

1. لوازم الکترونیکی مصرفی و خانه هوشمند

• کنترل از راه دور، صفحه کلید، کنترلرهای LED

• لوازم خانگی کوچک (مانند قهوه ساز، فن)

• گره های حسگر هوشمند (مانیتورینگ دما/رطوبت)

2. کنترل صنعتی و اتوماسیون

• کنترل موتور کوچک (درایو PWM موتور پله ای/DC)

• جمع آوری و پردازش سیگنال سنسور صنعتی

• PLC یا رابط HMI با پیچیدگی کم

3. IoT و دستگاه های بی سیم

• سنسورهای بی سیم با باتری (کنترل کمکی ماژول Zigbee/Bluetooth)

• داده بردار های کم مصرف (با استفاده از EEPROM برای ذخیره سازی)

4. لوازم الکترونیکی خودرو و لوازم جانبی

• لوازم جانبی داخل خودرو (کنترل نور محیط LED، تشخیص سوئیچ ساده)

• لوازم الکترونیکی خودرو پس از فروش (پشتیبانی MCU آداپتور OBD)

5. دستگاه های قابل حمل و باتری دار

• اسباب بازی های الکترونیکی، دستگاه های دستی کوچک

• گره های حسگر خورشیدی/Wi-Fi (با استفاده از پشتیبانی ولتاژ فوق العاده کم 1.8 ولت)

توضیحات

پورت B یک پورت ورودی/خروجی دو جهته 4 بیتی با مقاومت های pull-up داخلی (انتخاب شده برای هر بیت) است. بافر خروجی پورت B دارای ویژگی های درایو متقارن با قابلیت سینک و سورس بالا است به جز PB3 که قابلیت RESET را دارد. برای استفاده از پین PB3 به عنوان پین ورودی/خروجی، به جای پین RESET، فیوز (0) RSTDISBL را برنامه ریزی کنید. به عنوان ورودی، پین های پورت B که به صورت خارجی پایین کشیده می شوند، در صورت فعال شدن مقاومت های pull-up، جریان را تامین می کنند. پین های پورت B در هنگام فعال شدن شرایط ریست، حتی اگر ساعت در حال اجرا نباشد، سه حالته می شوند.

ورودی ریست. سطح پایین روی این پین برای مدت زمان بیشتر از حداقل طول پالس، یک ریست ایجاد می کند، حتی اگر ساعت در حال اجرا نباشد و شرط این است که پین ریست غیرفعال نشده باشد. حداقل طول پالس در جدول 20-4 در صفحه 176 داده شده است. تضمینی وجود ندارد که پالس های کوتاه تر یک ریست ایجاد کنند.

پورت A یک پورت ورودی/خروجی دو جهته 8 بیتی با مقاومت های pull-up داخلی (انتخاب شده برای هر بیت) است. بافر خروجی پورت A دارای ویژگی های درایو متقارن با قابلیت سینک و سورس بالا است. به عنوان ورودی، پین های پورت A که به صورت خارجی پایین کشیده می شوند، در صورت فعال شدن مقاومت های pull-up، جریان را تامین می کنند. پین های پورت A در هنگام فعال شدن شرایط ریست، حتی اگر ساعت در حال اجرا نباشد، سه حالته می شوند.

اطلاعات

نقاشی
