TPS2001CDGKR مانیتور قدرت 1.8V-5.5V با دقت بالا با جریان فوق کم 6μA 0.5% دقت ولتاژ رابط I2C کوچک 8-Pin VSSOP گسترده -40 °C تا +125 °C محدوده و محدوده 0.7V پایین

TPS2001CDGKR مانیتور توان با دقت بالا 1.8 ولت-5.5 ولت با جریان فوق العاده کم 6 میکروآمپر، دقت ولتاژ 0.5%، رابط Iandsup2;C، کوچک 8 پین VSSOP، محدوده گسترده -40 درجه سانتیگراد تا +125 درجه سانتیگراد و آستانه کم 0.7 ولت

andnbsp;

ویژگی ها

سازگار با USB 2.0

نرخ داده کم و پرسرعت: 1.5 مگابیت بر ثانیه و 12 مگابیت بر ثانیه

ارتباط دو طرفه

عملکرد VBUS 4.5 ولت تا 5.5 ولت

andnbsp; حداکثر جریان تغذیه بالادستی 7 میلی آمپر در 1.5 مگابیت بر ثانیه

andnbsp; حداکثر جریان تغذیه بالادستی 8 میلی آمپر در 12 مگابیت بر ثانیه

andnbsp; حداکثر جریان بیکار بالادستی 2.3 میلی آمپر

محافظت از اتصال کوتاه بالادستی

عملکرد ESD تماس کلاس 3A مطابق با ANSI/ESD STM5.1-2007

عملکرد در دمای بالا: 105 درجه سانتیگراد

ایمنی گذرا حالت مشترک بالا: >25 کیلو ولت بر میکروثانیه

بسته بدنه پهن 16 پین SOIC

مطابق با RoHS

واجد شرایط برای کاربردهای خودرو

andnbsp;

برنامه های کاربردی

ایزولاسیون جانبی USB هاب USB ایزوله

andnbsp;

شرح

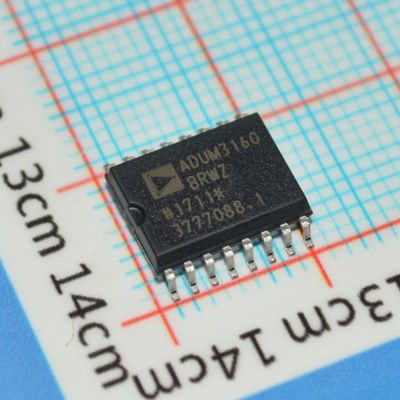

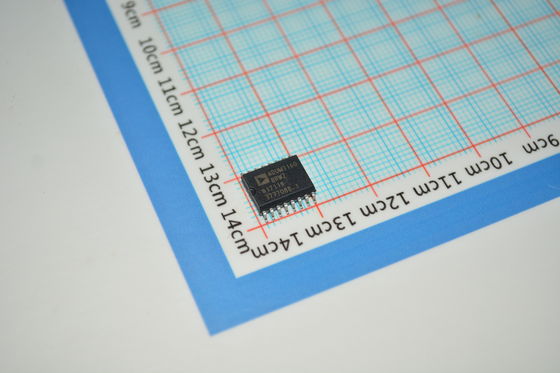

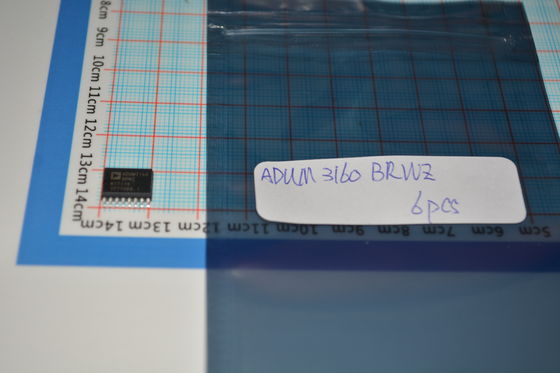

ADuM3160 یک ایزولاتور پورت USB است که بر اساس فناوری iCouplerandreg; شرکت Analog Devices, Inc. ساخته شده است. این قطعه ایزولاسیون با ترکیب CMOS پرسرعت و فناوری ترانسفورماتور هسته هوای یکپارچه، ویژگی های عملکردی برجسته ای را ارائه می دهد و به راحتی با دستگاه های جانبی سازگار با USB با سرعت کم و پرسرعت ادغام می شود.

بسیاری از میکروکنترلرها USB را پیاده سازی می کنند به طوری که فقط خطوط D+ و Dandminus; را به پین های خارجی ارائه می دهند. این در بسیاری از موارد مطلوب است زیرا اجزای خارجی را به حداقل می رساند و طراحی را ساده می کند. با این حال، این چالش های خاصی را هنگام نیاز به ایزولاسیون ایجاد می کند. از آنجایی که خطوط USB باید بین فعالانه رانندگی D+/Dandminus; و اجازه دادن به مقاومت های خارجی برای تنظیم حالت باس تغییر کنند، ADuM3160 مکانیسم هایی را برای تشخیص جهت جریان داده و کنترل حالت بافرهای خروجی ارائه می دهد. جهت داده بر اساس هر بسته تعیین می شود.

ADuM3160 از فناوری iCoupler مبتنی بر تشخیص لبه در ترکیب با منطق داخلی برای پیاده سازی یک ایزولاتور پورت شفاف، به راحتی پیکربندی شده و رو به بالا استفاده می کند. ایزوله کردن پورت بالادستی مزایای متعددی را در سادگی، مدیریت انرژی و عملکرد قوی ارائه می دهد.

ایزولاتور دارای تاخیر انتشار قابل مقایسه با هاب و کابل استاندارد است. این دستگاه با ولتاژ باس در هر دو طرف از 4.5 ولت تا 5.5 ولت کار می کند و امکان اتصال مستقیم به VBUSx را با تنظیم داخلی ولتاژ به سطح سیگنالینگ فراهم می کند. ADuM3160 کنترل ایزوله شده مقاومت pull-up را فراهم می کند تا به دستگاه جانبی اجازه دهد زمان اتصال را کنترل کند. دستگاه جریان بیکار کافی کمی را می کشد که حالت تعلیق مورد نیاز نیست. یک نسخه عایق تقویت شده 5 کیلو ولت، ADuM4160، در دسترس است.

andnbsp;

اطلاعات

andnbsp;

andnbsp;

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می کند.^_^


لیست محصولات
تهیه مجموعه ای از قطعات الکترونیکی، طیف کاملی از نیمه هادی ها، قطعات فعال و غیرفعال. ما می توانیم به شما کمک کنیم تا همه چیز را برای bom PCB دریافت کنید، به عبارت دیگر، شما می توانید یک راه حل یک مرحله ای را در اینجا دریافت کنید,


پیشنهادات شامل:
مدار مجتمع، IC های حافظه، دیود، ترانزیستور، خازن، مقاومت، وریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال و نوسانگر، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK و غیره
