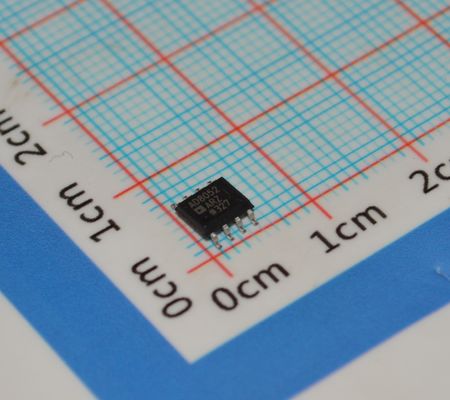

AD8052AR سرعت بالا 300MHz Op Amp سر و صدا کم 4.5nV /√Hz 5V عملیات خروجی ریل به ریل تحریف کم و 160mA خروجی برای Video / ADC Buffers

AD8052AR تقویت کننده عملیاتی 300 مگاهرتزی با سرعت بالا نویز کم 4.5 نانو ولت/√هرتز عملکرد 5 ولت خروجی ریل به ریل اعوجاج کم و درایو خروجی 160 میلی آمپر برای بافرهای ویدئویی/ADC

andnbsp;

ویژگی ها

سرعت بالا و تثبیت سریع در 5 ولت

andnbsp; 110 مگاهرتز، پهنای باند -3 دسی بل (G = +1) (AD8051/AD8052)

andnbsp; 150 مگاهرتز، پهنای باند -3 دسی بل (G = +1) (AD8054)

andnbsp; نرخ چرخش 145 ولت/میکروثانیه

andnbsp; زمان تثبیت 50 نانوثانیه تا 0.1٪

عملکرد تک منبع تغذیه

andnbsp; خروجی تا 25 میلی ولت از هر ریل نوسان می کند

andnbsp; محدوده ولتاژ ورودی: -0.2 ولت تا +4 ولت؛ VS = 5 ولت

مشخصات ویدئویی (G = +2)

andnbsp; صافی بهره 0.1 دسی بل: 20 مگاهرتز؛ RL = 150 اهم

andnbsp; بهره/فاز دیفرانسیل: 0.03٪/0.03 درجه

اعوجاج کم

andnbsp; -80 دسی بل کل هارمونیک @ 1 مگاهرتز، RL = 100 اهم

قابلیت درایو بار برجسته

andnbsp; 45 میلی آمپر، 0.5 ولت از ریل های منبع تغذیه (AD8051/AD8052) را درایو می کند

andnbsp; بار خازنی 50 پیکوفاراد (G = +1) را درایو می کند (AD8051/AD8052)

توان کم: 2.75 میلی آمپر/تقویت کننده (AD8054)

توان کم: 4.4 میلی آمپر/تقویت کننده (AD8051/AD8052)

andnbsp;

برنامه های کاربردی

فیلترهای فعال

درایورهای آنالوگ به دیجیتال

بافر ساعت

ویدئوی مصرف کننده

دوربین های حرفه ای

سیستم های تصویربرداری CCD

CD/DVD ROM ها

andnbsp;

شرح

AD8051 (تکی)، AD8052 (دوگانه) و AD8054 (چهارگانه) تقویت کننده های فیدبک ولتاژ با سرعت بالا و کم هزینه هستند. تقویت کننده ها با منبع تغذیه +3 ولت، +5 ولت یا ±5 ولت با جریان منبع تغذیه کم کار می کنند. آنها دارای قابلیت تک منبع تغذیه واقعی با محدوده ولتاژ ورودی هستند که 200 میلی ولت زیر ریل منفی و 1 ولت از ریل مثبت امتداد دارد.

با وجود هزینه کم، AD8051/AD8052/AD8054 عملکرد و تطبیق پذیری کلی عالی را ارائه می دهند. ولتاژ خروجی تا 25 میلی ولت از هر ریل نوسان می کند و حداکثر دامنه دینامیکی خروجی را با بازیابی اضافه بار عالی فراهم می کند.

AD8051/AD8052/AD8054 برای الکترونیک ویدئویی، دوربین ها، سوئیچرهای ویدئویی یا هر تجهیزات قابل حمل با سرعت بالا مناسب هستند. اعوجاج کم و تثبیت سریع آنها را برای کاربردهای فیلتر فعال ایده آل می کند.

AD8051/AD8052 در SOIC 8 پین، AD8052 در MSOP، AD8054 در SOIC 14 پین و بسته های TSSOP 14 پین در محدوده دمایی گسترده -40 درجه سانتیگراد تا +125 درجه سانتیگراد موجود هستند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
