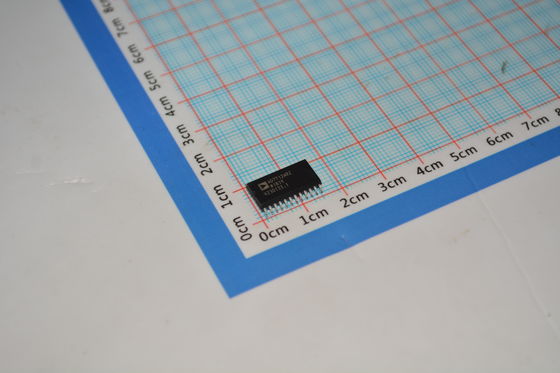

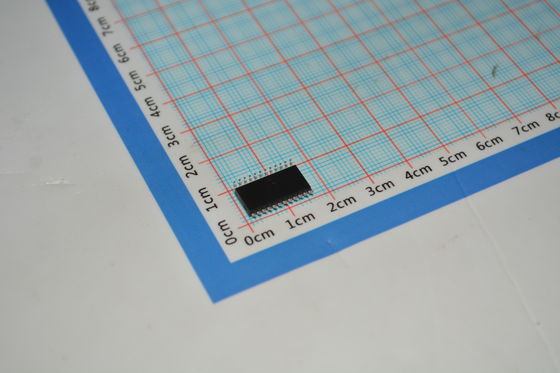

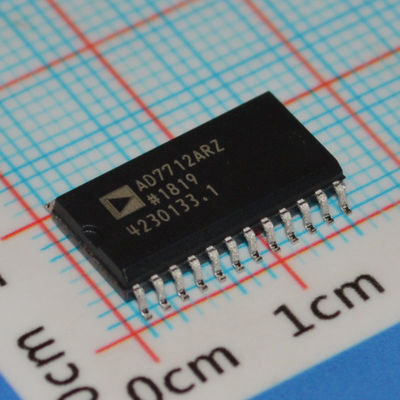

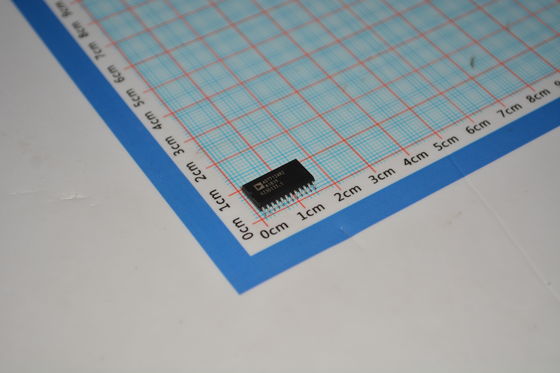

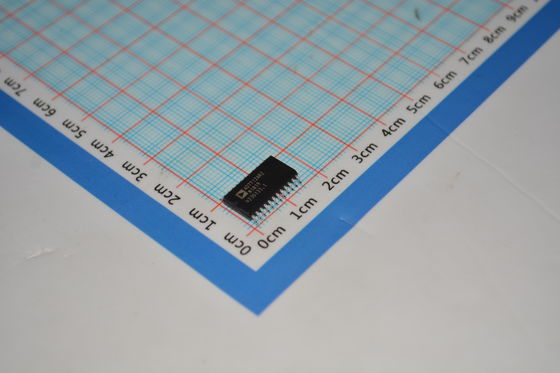

AD7712ARZ 24-Bit Σ-Δ ADC با نویز پایین در تراشه PGA 5V / 3V عملیات دقت بالا فیلتر انعطاف پذیر و قدرت کم برای سنجش دقیق

AD7712ARZ مبدل آنالوگ به دیجیتال 24 بیتی سیگما-دلتا با نویز کم و PGA داخلی، عملکرد 5 ولت/3 ولت، دقت بالا، فیلترینگ انعطاف‌پذیر و توان کم برای حسگرهای دقیق

ویژگی‌ها

مبدل آنالوگ به دیجیتال متعادل‌کننده شارژ

24 بیت بدون کد گمشده

0.0015% غیرخطی بودن

کانال‌های ورودی آنالوگ سطح بالا و سطح پایین

تقویت‌پذیری برنامه‌پذیر برای هر دو ورودی

  تقویت از 1 تا 128

  ورودی دیفرانسیل برای کانال سطح پایین

فیلتر پایین‌گذر با قطع‌شدگی فیلتر قابل برنامه‌ریزی

قابلیت خواندن/نوشتن ضرایب کالیبراسیون

رابط سریال میکروکنترلر دوطرفه

گزینه مرجع داخلی/خارجی

عملکرد تک یا دوگانه

توان کم (25 میلی‌وات معمولی) با حالت خاموش

  (100 میکرووات معمولی)

کاربردها

کنترل فرآیند

فرستنده‌های هوشمند

ابزارهای صنعتی قابل حمل

شرح

AD7712 یک جبهه آنالوگ کامل برای کاربردهای اندازه‌گیری فرکانس پایین است. این دستگاه دارای دو کانال ورودی آنالوگ است و سیگنال‌های سطح پایین را مستقیماً از یک مبدل یا سیگنال‌های سطح بالا (±4 VREF) می‌پذیرد و یک کلمه دیجیتال سریال را خروجی می‌دهد. این دستگاه از تکنیک تبدیل سیگما-دلتا برای دستیابی به 24 بیت عملکرد بدون کد گمشده استفاده می‌کند. سیگنال ورودی سطح پایین به یک جبهه تقویت‌کننده برنامه‌پذیر اختصاصی مبتنی بر یک مدولاتور آنالوگ اعمال می‌شود. ورودی آنالوگ سطح بالا قبل از اعمال به همان مدولاتور تضعیف می‌شود. خروجی مدولاتور توسط یک فیلتر دیجیتال داخلی پردازش می‌شود. اولین بریدگی این فیلتر دیجیتال را می‌توان از طریق رجیستر کنترل داخلی برنامه‌ریزی کرد و امکان تنظیم قطع فیلتر و زمان تثبیت را فراهم می‌کند.

معمولاً، یکی از کانال‌ها به عنوان کانال اصلی استفاده می‌شود و کانال دوم به عنوان ورودی کمکی برای اندازه‌گیری دوره‌ای ولتاژ دوم استفاده می‌شود. این قطعه می‌تواند از یک منبع تغذیه واحد (با اتصال پین VSS به AGND) کار کند، به شرطی که سیگنال‌های ورودی در ورودی آنالوگ سطح پایین مثبت‌تر از -30 میلی‌ولت باشند. با منفی کردن پین VSS، این قطعه می‌تواند سیگنال‌ها را تا -VREF در این ورودی سطح پایین تبدیل کند. این ورودی سطح پایین، و همچنین ورودی مرجع، دارای قابلیت ورودی دیفرانسیل است.

AD7712 برای استفاده در سیستم‌های هوشمند مبتنی بر میکروکنترلر ایده‌آل است. انتخاب کانال ورودی، تنظیمات تقویت و قطبیت سیگنال را می‌توان در نرم‌افزار با استفاده از پورت سریال دوطرفه پیکربندی کرد. AD7712 همچنین شامل گزینه‌های کالیبراسیون خودکار، کالیبراسیون سیستم و کالیبراسیون پس‌زمینه است و به کاربر اجازه می‌دهد تا رجیسترهای کالیبراسیون داخلی را بخواند و بنویسد.

ساخت CMOS، اتلاف توان کم را تضمین می‌کند و یک حالت خاموش سخت‌افزاری، مصرف توان آماده به کار را به تنها 100 میکرووات معمولی کاهش می‌دهد. این قطعه در یک بسته 24 پین، 0.3 اینچ عرض، پلاستیکی و مهر و موم شده (DIP) و همچنین یک بسته کوچک (SOIC) 24 پین موجود است.

اطلاعات

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
