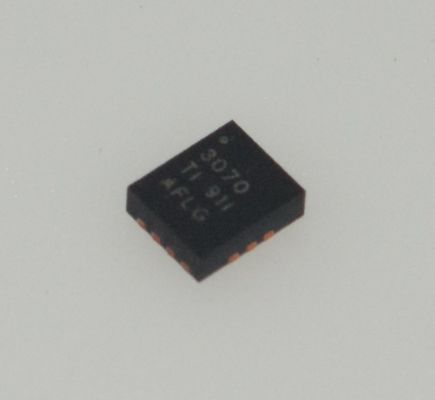

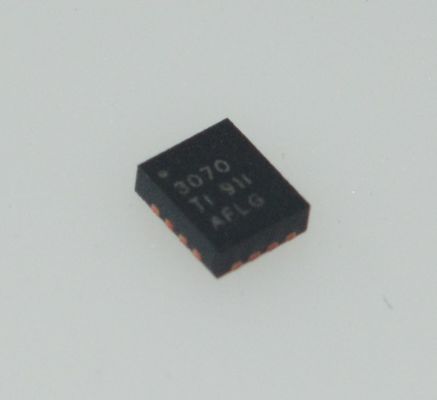

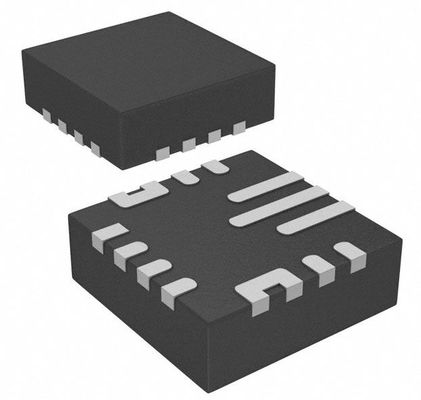

TPS63070RNMR Buck-Boost 96% Eff 2-16V در 5A پیک تنظیم شده 25μA IQ 2.5x3mm QFN حالت ذخیره انرژی ثابت 5V / 3.3V

TPS63070RNMR Buck-Boost با راندمان 96٪، ورودی 2-16 ولت، خروجی قابل تنظیم 5 آمپر پیک، 25 میکروآمپر IQ، 2.5x3mm QFN، حالت صرفه جویی در مصرف برق ثابت 5 ولت/3.3 ولت

andnbsp;

ویژگی ها

andnbsp;andbull; محدوده ولتاژ ورودی: 2.0 ولت تا 16 ولت

andbull; محدوده ولتاژ خروجی: 2.5 ولت تا 9 ولت

andbull; تا 95٪ راندمان

andbull; دقت DC +/- 1٪ در حالت PWM

andbull; دقت DC +3٪/-1٪ در حالت PFM

andbull; جریان خروجی 2 آمپر در حالت کاهنده (Buck)

andbull; جریان خروجی 2 آمپر در حالت افزاینده (Boost) (VIN=4V; Vout=5V)

andbull; ورودی ENABLE دقیق امکان - قفل ولتاژ پایین تعریف شده توسط کاربر - توالی دقیق را فراهم می کند

andbull; انتقال خودکار بین حالت کاهنده و افزاینده

andbull; جریان سکون معمولی دستگاه: 50 میکروآمپر

andbull; گزینه های ولتاژ خروجی ثابت و قابل تنظیم

andbull; گزینه تخلیه خروجی

andbull; حالت صرفه جویی در مصرف برق برای بهبود راندمان در توان خروجی کم

andbull; عملکرد فرکانس ثابت اجباری در 2.4 مگاهرتز و گزینه همگام سازی

andbull; خروجی Power Good

andbull; VSEL به سادگی امکان تغییر ولتاژ خروجی را فراهم می کند

andbull; قطع بار در هنگام خاموش شدن

andbull; حفاظت از دمای بیش از حد

andbull; حفاظت از ولتاژ ورودی/خروجی بیش از حد

andbull; موجود در بسته QFN

andnbsp;

کاربردها

andbull; برنامه های کاربردی دوگانه Li-Ion

andbull; تجهیزات اندازه گیری صنعتی

andbull; دوربین های DSC و فیلمبرداری

andbull; رایانه های نوت بوک

andbull; رایانه های UltraMobilePC و دستگاه های اینترنت موبایل

andbull; محصولات پزشکی شخصی

andnbsp;

شرح

TPS6307x یک مبدل کاهنده-افزاینده با راندمان بالا و جریان سکون کم است که برای کاربردهایی مناسب است که در آن ولتاژ ورودی می تواند بالاتر یا پایین تر از ولتاژ خروجی باشد. جریان های خروجی می توانند تا 2 آمپر در حالت افزاینده و در حالت کاهنده باشند. مبدل کاهنده-افزاینده بر اساس یک کنترل کننده مدولاسیون عرض پالس (PWM) با فرکانس ثابت است که از یکسو سازی همزمان برای به دست آوردن حداکثر راندمان استفاده می کند. در جریان های بار کم، مبدل وارد حالت صرفه جویی در مصرف برق می شود تا راندمان بالا را در محدوده جریان بار وسیع حفظ کند. مبدل را می توان غیرفعال کرد تا تخلیه باتری به حداقل برسد. در هنگام خاموش شدن، بار از باتری جدا می شود. دستگاه در یک بسته 2.5 میلی متری x 3 میلی متری QFN موجود است.

andnbsp;

اطلاعات

andnbsp;

نقاشی
