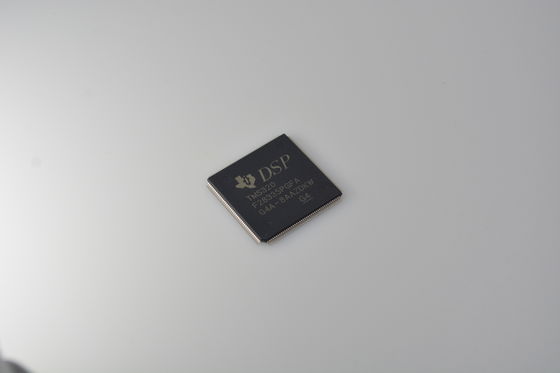

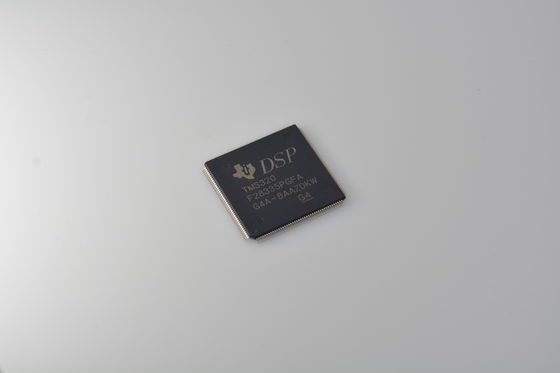

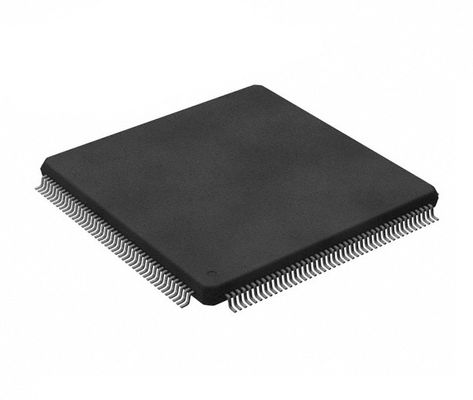

TMS320F28335PGFA پردازنده سیگنال دیجیتال (DSP) با کارایی بالا 150 مگاهرتز با واحد ممیز شناور، 512 کیلوبایت فلش، 68 کیلوبایت رم، 16 کانال ADC، CAN/SPI/I2C و محدوده دمای صنعتی برای سیستم های کنترل بلادرنگ

TMS320F28335PGFA DSP با کارایی بالا 150 مگاهرتز با واحد ممیز شناور 512 کیلوبایت فلش 68 کیلوبایت رم 16 کانال ADC CAN/SPI/I2C و محدوده دمای صنعتی برای سیستم های کنترل بلادرنگ

andnbsp;

ویژگی ها

andbull; فناوری CMOS استاتیک با کارایی بالا

andndash; تا 150 مگاهرتز (زمان چرخه 6.67 نانوثانیه)

andndash; هسته 1.9 ولت/1.8 ولت، طراحی 3.3 ولت I/O

andbull; CPU 32 بیتی با کارایی بالا (TMS320C28x)

andndash; واحد ممیز شناور (FPU) با دقت تک IEEE 754 (فقط F2833x)

andndash; عملیات MAC 16 andtimes; 16 و 32 andtimes; 32

andndash; MAC دوگانه 16 andtimes; 16

andndash; معماری باس هاروارد

andndash; پاسخ و پردازش سریع وقفه

andndash; مدل برنامه نویسی حافظه یکپارچه

andndash; کارآمد از نظر کد (در C/C++ و Assembly)

andbull; کنترل کننده DMA شش کاناله (برای ADC، McBSP، ePWM، XINTF و SARAM)

andbull; رابط خارجی 16 بیتی یا 32 بیتی (XINTF)

andndash; بیش از 2M andtimes; 16 آدرس دسترسی

andbull; حافظه روی تراشه

andndash; F28335، F28333، F28235: 256K andtimes; 16 فلش، 34K andtimes; 16 SARAM

andndash; F28334، F28234: 128K andtimes; 16 فلش، 34K andtimes; 16 SARAM

andndash; F28332، F28232: 64K andtimes; 16 فلش، 26K andtimes; 16 SARAM

andndash; 1K andtimes; 16 ROM OTP

andbull; ROM بوت (8K andtimes; 16)

andndash; با حالت های بوت نرم افزاری (از طریق SCI، SPI، CAN، I2C، McBSP، XINTF و I/O موازی)

andndash; جداول ریاضی استاندارد

andbull; کنترل ساعت و سیستم

andndash; نوسانگر روی تراشه

andndash; ماژول تایمر Watchdog

andbull; پین های GPIO0 تا GPIO63 را می توان به یکی از هشت وقفه هسته خارجی متصل کرد

andbull; بلوک توسعه وقفه جانبی (PIE) که از تمام 58 وقفه جانبی پشتیبانی می کند

andbull; کلید/قفل امنیتی 128 بیتی

andndash; از بلوک های فلش/OTP/RAM محافظت می کند

andndash; از مهندسی معکوس سیستم عامل جلوگیری می کند

andbull; لوازم جانبی کنترلی پیشرفته

andndash; تا 18 خروجی PWM

andndash; تا 6 خروجی HRPWM با وضوح 150-ps MEP

andndash; تا 6 ورودی ضبط رویدادandndash; تا 2 رابط رمزگذار Quadrature

andndash; تا 8 تایمر 32 بیتی (6 برای eCAP و 2 برای eQEP)

andndash; تا 9 تایمر 16 بیتی (6 برای ePWM و 3 XINTCTRs)

andbull; سه تایمر CPU 32 بیتی

andbull; لوازم جانبی پورت سریال

andndash; تا 2 ماژول CAN

andndash; تا 3 ماژول SCI (UART)

andndash; تا 2 ماژول McBSP (قابل تنظیم به عنوان SPI)

andndash; یک ماژول SPI

andndash; یک باس Inter-Integrated Circuit (I2C)

andbull; ADC 12 بیتی، 16 کانال

andndash; نرخ تبدیل 80 نانوثانیه

andndash; 2 andtimes; 8 مالتی پلکسر ورودی کانال

andndash; دو نمونه و نگهدارنده

andndash; تبدیل های تک/همزمان

andndash; مرجع داخلی یا خارجی

andbull; تا 88 پین GPIO چند منظوره، قابل برنامه ریزی به صورت جداگانه با فیلتر ورودی

andbull; پشتیبانی از اسکن مرزی JTAG

andndash; استاندارد IEEE 1149.1-1990 پورت دسترسی تست استاندارد و معماری اسکن مرزی

andbull; ویژگی های اشکال زدایی پیشرفته

andndash; توابع تجزیه و تحلیل و نقطه شکست

andndash; اشکال زدایی بلادرنگ با استفاده از سخت افزار

andbull; پشتیبانی توسعه شامل

andndash; کامپایلر/اسمبلر/لینک کننده ANSI C/C++

andndash; Code Composer Studioandtrade; IDE

andndash; DSP/BIOSandtrade; و SYS/BIOS

andndash; کتابخانه های نرم افزاری کنترل موتور دیجیتال و توان دیجیتال

andbull; حالت های کم مصرف و صرفه جویی در مصرف انرژی

andndash; حالت های IDLE، STANDBY، HALT پشتیبانی می شوند

andndash; غیرفعال کردن ساعت های جانبی جداگانه

andbull; Endianness: Little endian

andbull; گزینه های بسته بندی:

andndash; بسته بندی بدون سرب، سبز

andndash; 176-ball plastic Ball Grid Array (BGA) [ZJZ]

andndash; 179-ball MicroStar BGAandtrade; [ZHH]

andndash; 179-ball New Fine Pitch Ball Grid Array (nFBGA) [ZAY]

andndash; 176-pin Low-Profile Quad Flatpack (LQFP) [PGF]

andndash; 176-pin Thermally Enhanced Low-Profile Quad Flatpack (HLQFP) [PTP]

andbull; گزینه های دما:

andndash; A: andndash;40anddeg;C تا 85anddeg;C (PGF, ZHH, ZAY, ZJZ)

andndash; S: andndash;40anddeg;C تا 125anddeg;C (PTP, ZJZ)

andndash; Q: andndash;40anddeg;C تا 125anddeg;C (PTP, ZJZ)

andnbsp;

برنامه های کاربردی

andbull; سیستم های کمک راننده پیشرفته (ADAS)

andndash; رادار برد متوسط/کوتاه

andbull; اتوماسیون ساختمان

andndash; کنترل موتور HVAC

andndash; کنترل موتور اینورتر کششی

andbull; اتوماسیون و کنترل کارخانه

andndash; تجهیزات مرتب سازی خودکار

andndash; کنترل CNC

andbull; زیرساخت شبکه

andndash; اینورتر مرکزی

andndash; اینورتر رشته ای

andbull; سیستم های هیبریدی، الکتریکی و پیشرانه

andndash; اینورتر و کنترل موتور

andndash; شارژر داخلی (OBC) و بی سیم

andbull; درایوهای موتور

andndash; درایو موتور BLDC ورودی AC

andndash; ماژول کنترل درایو سروو

andbull; تحویل برق

andndash; AC-DC صنعتی

andnbsp;

شرح

میکروکنترلرهای بلادرنگ C2000andtrade; برای پردازش، حسگر و عملگر بهینه شده اند تا عملکرد حلقه بسته را در برنامه های کنترل بلادرنگ مانند درایوهای موتور صنعتی؛ اینورترهای خورشیدی و توان دیجیتال؛ وسایل نقلیه الکتریکی و حمل و نقل؛ کنترل موتور؛ و حسگر و پردازش سیگنال بهبود بخشند. خط C2000 شامل MCUهای با عملکرد برتر و MCUهای با عملکرد ورودی است.

دستگاه های TMS320F28335، TMS320F28334، TMS320F28333، TMS320F28332، TMS320F28235، TMS320F28234 و TMS320F28232 راه حل های با کارایی بالا و یکپارچه برای برنامه های کنترلی پر تقاضا هستند.

در سراسر این سند، دستگاه ها به ترتیب به صورت F28335، F28334، F28333، F28332، F28235، F28234 و F28232 خلاصه می شوند. مقایسه دستگاه F2833x و مقایسه دستگاه F2823x خلاصه ای از ویژگی های هر دستگاه ارائه می دهد.

راهنمای شروع به کار با میکروکنترلرهای کنترل بلادرنگ C2000andtrade; (MCU) تمام جنبه های توسعه با دستگاه های C2000 را از سخت افزار تا منابع پشتیبانی پوشش می دهد. علاوه بر اسناد مرجع کلیدی، هر بخش پیوندها و منابع مرتبطی را برای گسترش بیشتر اطلاعات پوشش داده شده ارائه می دهد.
