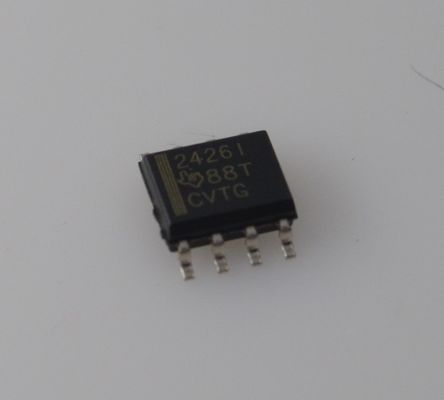

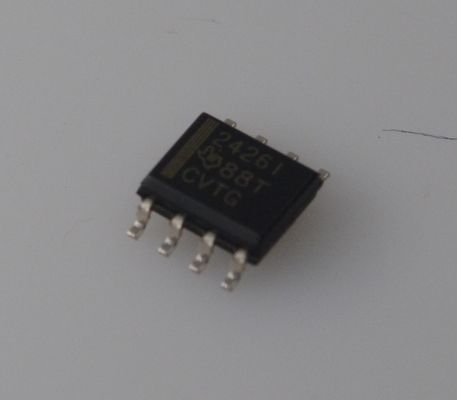

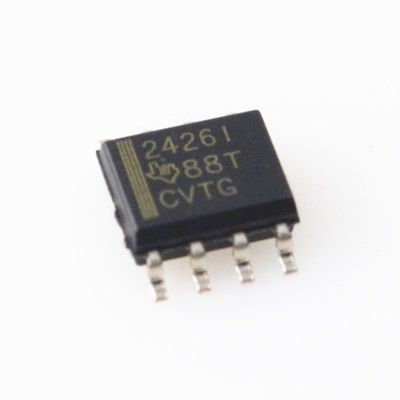

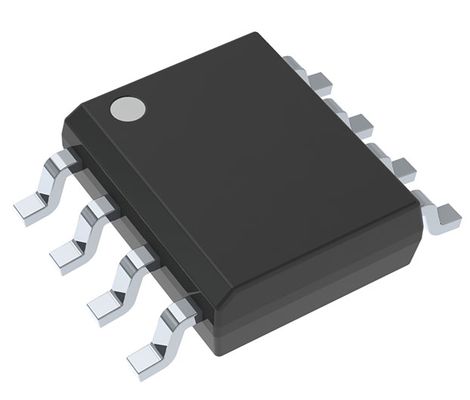

آی سی مرجع زمین مجازی دقیق TLE2426IDR با دقت 0.05٪±، خروجی 1 میلی آمپر، ورودی گسترده 1.4 ولت تا 40 ولت، TC پایین (35ppm/°C) و حفاظت از اتصال کوتاه برای سیستم های تک منبع تغذیه

TLE2426IDR آی سی مرجع زمین مجازی دقیق با دقت 0.05٪ ±، خروجی 1 میلی آمپر، ورودی گسترده 1.4 ولت تا 40 ولت، TC کم (35ppm/°C) و حفاظت از اتصال کوتاه برای سیستم های تک منبع تغذیه

ویژگی ها

1/2 VI زمین مجازی برای سیستم های آنالوگ

بسته 3 ترمینال TO-226AA خودکفا

عملکرد میکرو پاور...170 میکرو آمپر معمولی، VI = 5 ولت

محدوده VI گسترده...4 ولت تا 40 ولت

قابلیت جریان خروجی بالا

  - منبع...20 میلی آمپر معمولی

  - سینک...20 میلی آمپر معمولی

تنظیم خروجی عالی

− −45 میکرو ولت معمولی در IO = 0 تا −10 میلی آمپر

− +15 میکرو ولت معمولی در IO = 0 تا +10 میلی آمپر

خروجی با امپدانس کم...0.0075 اهم معمولی

پین کاهش نویز (فقط بسته های D، JG و P)

برنامه های کاربردی

1. مدارهای تقویت کننده عملیاتی تک منبع تغذیه
یک زمین مجازی (VCC/2) برای تقویت کننده های عملیاتی تک منبع تغذیه (به عنوان مثال TLE202x، سری TLV) ایجاد می کند و نیاز به منابع تغذیه دوگانه را از بین می برد.
موارد استفاده معمولی: تنظیم سیگنال، رابط های حسگر، پیش تقویت کننده صوتی.

2. سیستم های اکتساب داده (DAQ)
یک مرجع میانی پایدار برای مدارهای ADC/DAC فراهم می کند و نوسان سیگنال دوقطبی را فعال می کند (به عنوان مثال +2.5 ولت از یک منبع تغذیه 5 ولت).
موارد استفاده معمولی: سنسورهای صنعتی، ابزارهای زیست پزشکی.

3. دستگاه های قابل حمل/باتری دار
جریان سکون کم (400uA) و محدوده ولتاژ ورودی گسترده (1.4 ولت تا 40 ولت) آن را برای برنامه های کاربردی با باتری با نوسانات ولتاژ ایده آل می کند.
موارد استفاده معمولی: مترهای دستی، گره های حسگر بی سیم.

4. الکترونیک خودرو
AEC-Q100 واجد شرایط برای عملکرد قابل اعتماد در محیط های با دمای بالا و لرزش بالا، مناسب برای مدیریت برق خودرو و پردازش سیگنال سنسور.

5. تجهیزات تست و اندازه گیری
دقت بالا (+0.05٪) و رانش دمایی کم (35ppm/°C) مراجع ولتاژ پایدار را در مولتی مترها، اسیلوسکوپ ها و سایر ابزارهای دقیق تضمین می کند.

شرح

در برنامه های کاربردی تنظیم سیگنال که از یک منبع تغذیه استفاده می کنند، یک ولتاژ مرجع برابر با نصف ولتاژ منبع برای خاتمه تمام زمین های سیگنال آنالوگ مورد نیاز است. Texas Instruments یک زمین مجازی دقیق ارائه می دهد که ولتاژ خروجی آن همیشه برابر با نصف ولتاژ ورودی است، TLE2426 “تقسیم کننده ریل.”

ترکیب منحصر به فرد یک تقویت کننده عملیاتی میکرو پاور با کارایی بالا و یک تقسیم کننده دقیق اصلاح شده بر روی یک تراشه سیلیکونی واحد منجر به نسبت VO/VI دقیق 0.5 در حالی که جریان را سینک و منبع می کند. TLE2426 یک خروجی با امپدانس کم با قابلیت سینک و منبع 20 میلی آمپر در حالی که کمتر از 280 میکرو آمپر جریان تغذیه را در محدوده ورودی کامل 4 ولت تا 40 ولت مصرف می کند، ارائه می دهد. یک طراح نیازی به پرداخت هزینه از نظر فضای برد برای یک زمین سیگنال معمولی متشکل از مقاومت ها، خازن ها، تقویت کننده های عملیاتی و مراجع ولتاژ ندارد. عملکرد و دقت TLE2426 در یک بسته LP 3 ترمینال با صرفه جویی در فضا و آسان برای استفاده در دسترس است. برای افزایش عملکرد، بسته های 8 پین اختیاری یک پین کاهش نویز را ارائه می دهند. با افزودن یک خازن خارجی (CNR)، نویز پیک تا پیک کاهش می یابد در حالی که رد ریپل خط بهبود می یابد.

تلرانس خروجی اولیه برای یک سیستم 5 ولت یا 12 ولت بهتر از 1٪ با 3.6٪ در محدوده ورودی کامل 40 ولت است. رد ریپل از 12 بیت دقت فراتر می رود. چه برنامه کاربردی برای یک فرانت اند اکتساب داده، خاتمه سیگنال آنالوگ یا به سادگی یک مرجع ولتاژ دقیق باشد، TLE2426 یک منبع اصلی خطای سیستم را از بین می برد.

اطلاعات

نقاشی
