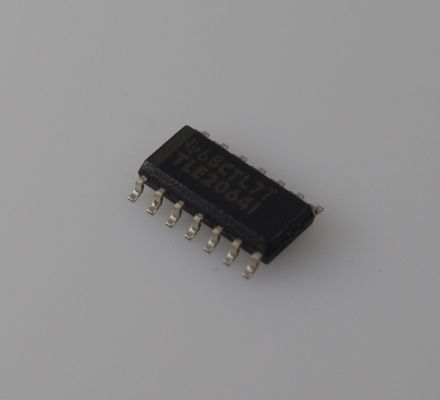

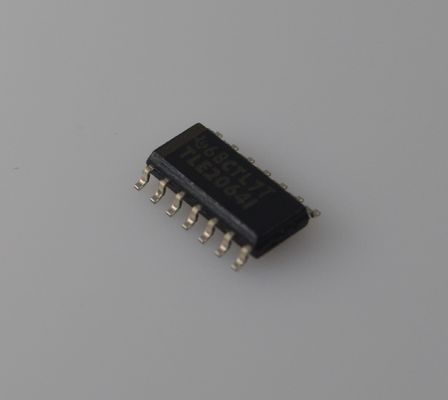

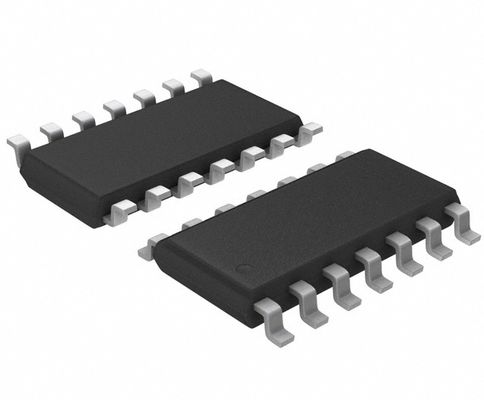

TLE2064IDR Precision Quad JFET-Input Op-Amp با پهنای باند 10MHz 45V/μs Slew Rate سر و صدا کم (16nV/√Hz) ±2V تا ±20V Supply EMI Hardened and Automotive Grade برای تنظیمات سیگنال با سرعت بالا

TLE2064IDR تقویت‌کننده عملیاتی چهارگانه با ورودی JFET با پهنای باند 10 مگاهرتز، نرخ چرخش 45 ولت بر میکروثانیه، نویز کم (16 نانوولت بر رادیکال هرتز) منبع تغذیه ±2 ولت تا ±20 ولت، مقاوم در برابر EMI و درجه خودرو برای شرطی‌سازی سیگنال با سرعت بالا

andnbsp;

ویژگی‌ها

andbull; 2 برابر پهنای باند (2 مگاهرتز) تقویت‌کننده‌های عملیاتی TL06x و TL03x

andbull; جریان تغذیه کم: 290 میکروآمپر/کانال (معمولی)

andbull; تنظیم ولتاژ آفست روی تراشه برای بهبود عملکرد DC

andbull; درایو خروجی بالا، مشخص شده در بار 100 اهم

andbull; نویز کف پایین‌تر از نسل‌های قبلی BiFETs کم‌مصرف

andnbsp;

کاربردها

andbull; کنترل موتور دیجیتال با اختیار کامل

andbull; واحد کنترل پرواز

andbull; ماژول ورودی آنالوگ

andnbsp;

شرح

سری TLE206x از تقویت‌کننده‌های عملیاتی با ورودی JFET کم‌مصرف، پهنای باند نسل قبلی خانواده‌های TL06x و TL03x BiFET را بدون افزایش قابل توجه مصرف برق دو برابر می‌کند. فرآیند Excalibur شرکت Texas Instruments همچنین نویز کف پایین‌تری نسبت به TL06x و TL03x ارائه می‌دهد. تنظیم ولتاژ آفست زنر روی تراشه، درجه‌های دقیقی را برای کاربردهای DC-coupled به ارمغان می‌آورد. دستگاه‌های TL206x با سایر BiFETهای Texas Instruments از نظر پین سازگار هستند، به این صورت که می‌توان از دستگاه‌ها برای دو برابر کردن پهنای باند مدارهای TL06x و TL03x یا کاهش مصرف برق مدارهای TL05x، TL07x و TL08x تا نزدیک به 90٪ استفاده کرد.

تقویت‌کننده‌های عملیاتی BiFET، امپدانس ورودی ذاتی بالاتری از ترانزیستورهای ورودی JFET ارائه می‌دهند، بدون اینکه درایو خروجی مرتبط با تقویت‌کننده‌های دوقطبی را قربانی کنند. این ویژگی‌های دستگاه برای اتصال به حسگرهای با امپدانس بالا یا سیگنال‌های AC با سطح پایین طراحی شده‌اند. این دستگاه‌ها همچنین پاسخ AC بهتری نسبت به دستگاه‌های دوقطبی یا CMOS با مصرف برق قابل مقایسه دارند. خانواده TLE206x دارای یک مدار درایو خروجی بالا است که قادر به راه‌اندازی بارهای 100 اهم با تغذیه کم تا ±5 ولت است. این امر آنها را منحصراً برای راه‌اندازی بارهای ترانسفورماتور در مودم‌ها و سایر برنامه‌هایی که به ویژگی‌های AC خوب، توان کم و درایو خروجی بالا نیاز دارند، مناسب می‌کند.

از آنجایی که تقویت‌کننده‌های عملیاتی BiFET برای استفاده با منابع تغذیه دوگانه طراحی شده‌اند، باید مراقب بود تا محدودیت‌های ولتاژ ورودی حالت مشترک و نوسان خروجی هنگام کار با یک منبع تغذیه واحد رعایت شود. بایاس DC سیگنال ورودی مورد نیاز است و بارها باید به یک گره زمین مجازی در وسط منبع تغذیه خاتمه یابند. ژنراتور زمین مجازی یکپارچه TLE2426 شرکت Texas Instruments هنگام کار با تقویت‌کننده‌های BiFET از منابع تغذیه واحد مفید است.

TLE206x به طور کامل در ±15 ولت و ±5 ولت مشخص شده است. برای عملکرد در سیستم‌های کم‌ولتاژ یا تک‌منبعی، خانواده‌های تقویت‌کننده‌های عملیاتی LinCMOS شرکت Texas Instruments (پیشوندهای TLC- و TLV-) توصیه می‌شوند. هنگام انتقال از تقویت‌کننده‌های BiFET به CMOS، باید به نرخ چرخش و الزامات پهنای باند و بارگذاری خروجی توجه ویژه‌ای شود. تقویت‌کننده‌های عملیاتی CMOS TLV2432 و TLV2442 شرکت Texas Instruments انتخاب‌های عالی برای در نظر گرفتن هستند.
