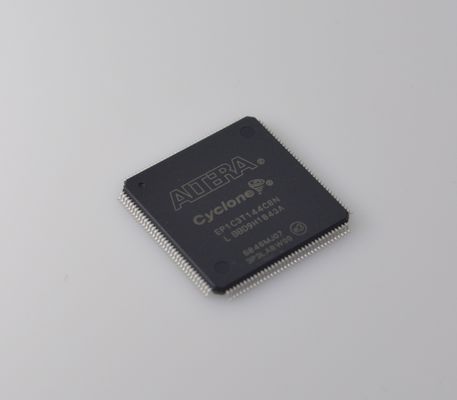

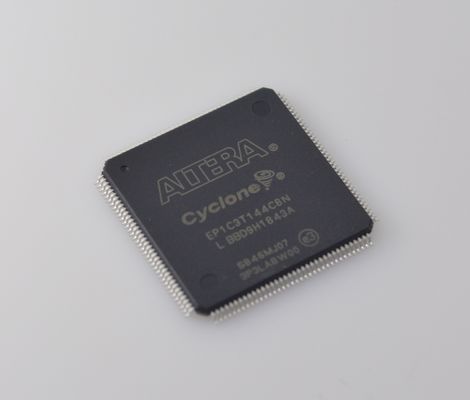

EP1C3T144C8N Cyclone FPGA با 2,910 LEs 144-Pin TQFP 3.3V عملیات بر روی تراشه PLL کم هزینه و انعطاف پذیر I / O برای کنترل جاسازی شده و نمونه سازی

EP1C3T144C8N Cyclone FPGA با 2,910 LEs 144-Pin TQFP 3.3V عملیات بر روی تراشه PLL کم هزینه و انعطاف پذیر I / O برای کنترل جاسازی شده و نمونه سازی

وnbsp؛

ویژگی ها

■ 2،910 تا 20،060 LE، جدول 1 و زیر را ببینید؛1

■ تا ۲۹۴۹۱۲ بیت رم (۳۶۸۶۴ بایت)

■ پشتیبانی از پیکربندی از طریق دستگاه پیکربندی سریال کم هزینه

■ پشتیبانی از استانداردهای I/O LVTTL، LVCMOS، SSTL-2 و SSTL-3

■ پشتیبانی از استانداردهای 66 و 33 مگاهرتز، 64 و 32 بیتی PCI

■ پشتیبانی I/O LVDS با سرعت بالا (640 Mbps)

■ پشتیبانی از I/O LVDS با سرعت پایین (311 Mbps)

■ پشتیبانی I/O RSDS 311Mbps

■ تا دو PLL در هر دستگاه باعث ضرب ساعت و تغییر فاز می شود

■ تا هشت خط ساعت جهانی با شش منابع ساعت در دسترس در هر ردیف بلوک آرایه منطقی (LAB)

■ پشتیبانی از حافظه خارجی، از جمله DDR SDRAM (133 MHz) ، FCRAM و SDRAM با نرخ داده واحد (SDR)

■ پشتیبانی از چندین هسته مالکیت معنوی (IP) ، از جمله Alteraandreg؛ MegaCoreandreg؛ عملکردها و Altera Megafunctions Partners Program (AMPPSM).

وnbsp؛

توضیحات

Cycloneandreg؛ دستگاه ها شامل یک معماری دو بعدی مبتنی بر ردیف و ستون برای پیاده سازی منطق سفارشی هستند.اتصال های متقابل ستون و ردیف با سرعت های متفاوت، اتصال های متقابل سیگنال بین LAB ها و بلوک های حافظه جاسازی شده را فراهم می کند..

آرایه منطقی از LAB ها تشکیل شده است که در هر LAB 10 LE وجود دارد. LE یک واحد کوچک منطق است که اجرای کارآمد توابع منطق کاربر را فراهم می کند.LAB ها در ردیف ها و ستون ها در دستگاه گروه بندی می شونددستگاه های سایکلون بین 2910 تا 2060 LE هستند.

بلوک های رم M4K بلوک های حافظه دو پورت واقعی با بیت های حافظه 4K به علاوه برابری (4,608 بیت) هستند. این بلوک ها دارای دو پورت واقعی اختصاصی، دو پورت ساده،یا حافظه ی تک پورت تا عرض 36 بیتی در حداکثر 250 MHzاین بلوک ها در ستون هایی در سراسر دستگاه در بین LAB های خاص گروه بندی می شوند. دستگاه های Cyclone بین 60 تا 288 کیبیت RAM جاسازی شده را ارائه می دهند.

هر پین I/O دستگاه Cyclone توسط یک عنصر I/O (IOE) که در انتهای ردیف ها و ستون های LAB در اطراف محور دستگاه قرار دارد تغذیه می شود.پین های I/O از استانداردهای I/O تک سرانه و فرقی پشتیبانی می کنند، مانند استاندارد 66 و 33 مگاهرتز، 64 و 32 بیتی PCI و استاندارد I / O LVDS با سرعت تا 640 Mbps. هر IOE حاوی یک بافر I / O دو طرفه و سه ثبت برای ثبت ورودی، خروجی،و سیگنال های فعال خروجیپین های دوگانه DQS، DQ و DM همراه با زنجیره های تاخیر (که برای تراز کردن سیگنال های DDR استفاده می شود) پشتیبانی از رابط با دستگاه های حافظه خارجی مانند DDR SDRAM را فراهم می کنند.و دستگاه های FCRAM با سرعت تا 133 MHz (266 Mbps).

دستگاه های سایکلون یک شبکه ساعت جهانی و تا دو PLL را فراهم می کنند. شبکه ساعت جهانی شامل هشت خط ساعت جهانی است که در سراسر دستگاه حرکت می کند.شبکه ساعت جهانی می تواند ساعت ها را برای تمام منابع موجود در دستگاه فراهم کند، مانند IOE ها، LEs ها و بلوک های حافظه. خطوط ساعت جهانی نیز می توانند برای سیگنال های کنترل استفاده شوند.سیکلون PLL ها ساعت گذاری عمومی را با ضرب ساعت و تغییر فاز و همچنین خروجی های خارجی برای پشتیبانی I / O دیفرانسیل با سرعت بالا فراهم می کنند.

وnbsp؛

اطلاعات

وnbsp؛

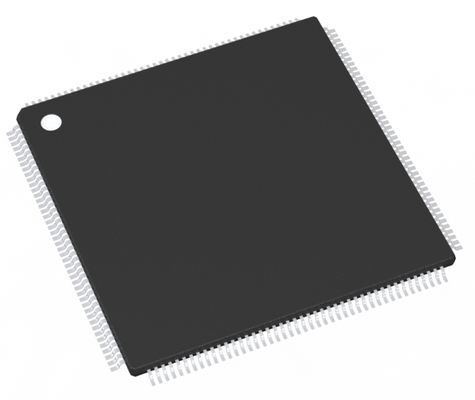

نقاشی
