AK5703EN 24-Bit 192kHz استریو ADC با نویز پایین SNR بالا (114dB) میکروپیک پیش تقویت کننده دیجیتال AGC I2S Interface and Low Power for Pro Audio and IoT

AK5703EN مبدل آنالوگ به دیجیتال استریو 24 بیتی 192 کیلوهرتز با نویز کم، SNR بالا (114dB)، پیش تقویت کننده میکروفون، AGC دیجیتال، رابط I2S و توان کم برای صدای حرفه ای و اینترنت اشیا

ویژگی ها

1. عملکرد ضبط

  - ADC 4 کاناله

  - ورودی تمام تفاضلی یا تک سر

  - تقویت کننده میکروفون (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - ولتاژ ورودی: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - عملکرد ADC:

    S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, ورودی تک سر

    S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, ورودی تمام تفاضلی

  - HPF دیجیتال برای حذف DC-offset (fc=3.4Hz@fs=44.1kHz)

  - تصحیح حساسیت میکروفون (+3dB  3dB, گام 0.75dB)

  - ALC دیجیتال (کنترل خودکار سطح)

  - حجم دیجیتال ورودی (+36dB  52.5dB, گام 0.375dB, Mute)

  - تاخیر داده خروجی قابل برنامه ریزی

  زمان تاخیر: 0 تا 64/64fs (گام 1/64fs)

2. فرکانس نمونه برداری:

  - حالت Slave PLL (پین BICK): 8kHz  48kHz

  - حالت Slave PLL (پین MCKI): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - حالت Master PLL: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - حالت Master/Slave EXT: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. ساعت ورودی PLL:

  - پین MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - پین BICK: 32fs/64fs

4. حالت Master/Slave

5. فرمت رابط صوتی: MSB First, 2andrsquo;s complement - 24/16-bit MSB justified, 24/16-bit I2S, حالت TDM

6. P I/F: کنترل سریال 3 سیمه یا باس I2C (نسخه 1.0، حالت 400kHz)

7. منبع تغذیه:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 یا (DVDD-0.2) ~ 3.6V

8. جریان منبع تغذیه: 9.0mA (حالت Slave EXT)

9. Ta = 30  85C

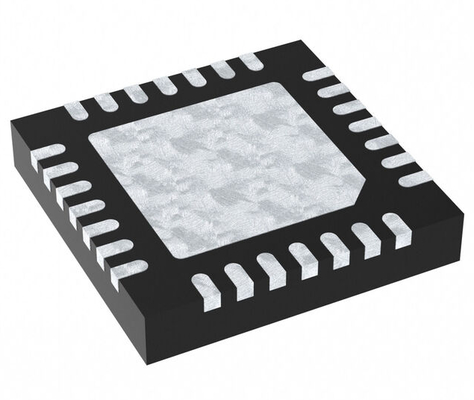

10. بسته بندی: 28pin QFN (4mm x 4mm, گام 0.4mm)

شرح

AK5703 یک مبدل A/D 4 کاناله 24 بیتی با تقویت کننده های میکروفون قابل برنامه ریزی و مدار ALC (کنترل خودکار سطح) است. این دستگاه برای کاربردهای آرایه میکروفون مصرف کننده طراحی شده است. یک PLL یکپارچه از طیف گسترده ای از ساعت ها کار می کند و امکان انعطاف پذیری بالای طراحی را فراهم می کند. خروجی های توان میکروفون برای بایاس کردن میکروفون های خارجی گنجانده شده است. دامنه دینامیکی وسیعی به دست می آید، با 83dB با تنظیم بهره میکروفون +30dB. AK5703 در یک بسته QFN 28 پین صرفه جویی در فضا بسته بندی شده است.

برنامه های کاربردی

تجهیزات صوتی حرفه ای

دستگاه های ضبط (ضبط کننده های قابل حمل، ضبط کننده های صوتی دیجیتال)

آرایه های میکروفون (سیستم های کنفرانس، دستگاه های تشخیص صدا)

میکسرها و رابط های صوتی (تجهیزات صوتی USB/Case

cمحصولات صوتی مصرفی

هدفون های رده بالا/میکروفون های USB (بازی، پخش زنده، ایجاد محتوا)

بلندگوهای هوشمند (ضبط صدای با کیفیت بالا)

پخش کننده های موسیقی قابل حمل (پشتیبانی از صدای Hi-Res)

دستگاه های تعامل صوتی و اینترنت اشیا

سیستم های خانه هوشمند (دستیارهای صوتی، هاب های هوشمند)

سیستم های صوتی داخل خودرو (کاهش نویز، دریافت میدان دور)

میکروفون های بی سیم (میکروفون های کارائوکه، میکروفون های پخش)

سیستم های پخش و کنفرانس

میکروفون های کنفرانس (دریافت همه جهته/جهت دار)

ضبط درجه پخش (پادکست، رادیو)
