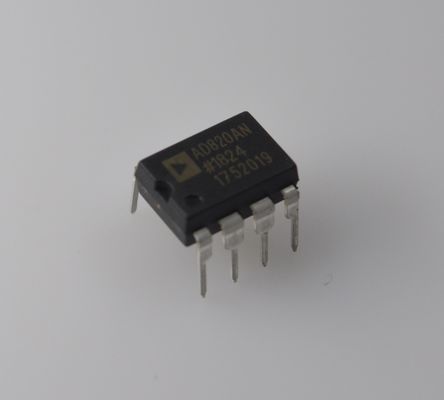

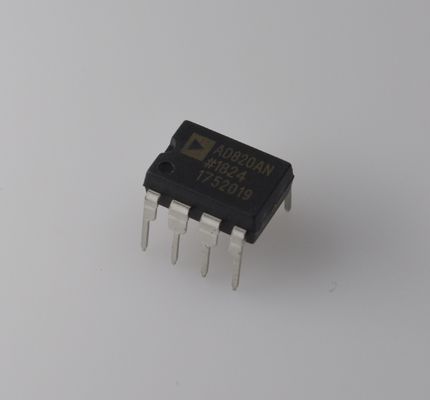

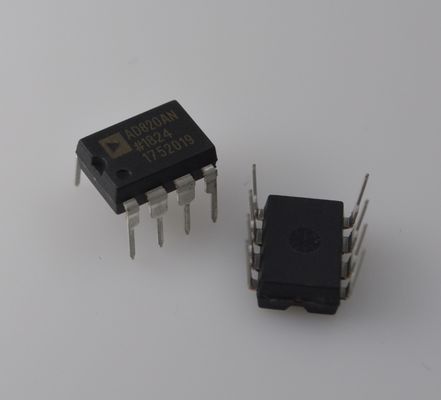

AD820ANZ Precision 5MHz Op Amp Single/Dual Supply (±18V) Low Power 1.3mA Output Rail-to-Rail Wide Temp Range -40°C~+125°C برای صنایع صنعتی و خودرو

AD820ANZ تقویت کننده عملیاتی 5 مگاهرتز دقیق، منبع تغذیه تکی/دوگانه (±18 ولت) توان کم 1.3 میلی آمپر، خروجی ریل به ریل، محدوده دمایی وسیع -40 درجه سانتیگراد تا +125 درجه سانتیگراد برای مصارف صنعتی و خودرو

وnbsp;

ویژگی ها

عملکرد واقعی با منبع تغذیه تکی

وnbsp; نوسان خروجی ریل به ریل

وnbsp; محدوده ولتاژ ورودی زیر زمین را گسترش می دهد

وnbsp; قابلیت منبع تغذیه تکی از 5 ولت تا 30 ولت

وnbsp; قابلیت منبع تغذیه دوگانه از ±2.5 ولت تا ±15 ولت

درایو بار عالی

وnbsp; درایو بار خازنی تا 350 پیکوفاراد

وnbsp; حداقل جریان خروجی 15 میلی آمپر

عملکرد AC عالی برای توان کم

وnbsp; حداکثر جریان سکون 800 میکروآمپر

وnbsp; پهنای باند بهره واحد: 1.8 مگاهرتز

وnbsp; نرخ چرخش 3 ولت بر میکروثانیه

عملکرد DC عالی

وnbsp; حداکثر ولتاژ آفست ورودی 800 میکروولت

وnbsp; 2 میکروولت بر درجه سانتیگراد انحراف ولتاژ آفست معمولی

وnbsp; حداکثر جریان بایاس ورودی 25 پیکوآمپر

نویز کم: 13 نانوولت بر رادیکال هرتز @ 10 کیلوهرتز

وnbsp;

کاربردها

ابزار دقیق دقیق با باتری

پیش تقویت کننده های فوتودیود

فیلترهای فعال

سیستم های جمع آوری داده 12 بیتی تا 14 بیتی

ابزار دقیق پزشکی

مراجع و رگولاتورهای کم مصرف

وnbsp;

شرح

AD820 یک تقویت کننده عملیاتی ورودی FET دقیق و کم مصرف است که می تواند از یک منبع تغذیه تکی 5 ولت تا 36 ولت یا منابع تغذیه دوگانه ±2.5 ولت تا ±18 ولت کار کند. این دستگاه دارای قابلیت منبع تغذیه تکی واقعی است، با محدوده ولتاژ ورودی که به زیر ریل منفی می رسد و به AD820 اجازه می دهد تا سیگنال های ورودی زیر زمین را در حالت منبع تغذیه تکی در خود جای دهد. نوسان ولتاژ خروجی تا 10 میلی ولت از هر ریل گسترش می یابد و حداکثر دامنه دینامیکی خروجی را فراهم می کند. ولتاژ آفست حداکثر 800 میکروولت، انحراف ولتاژ آفست 2 میکروولت بر درجه سانتیگراد، جریان های بایاس ورودی معمولی کمتر از 25 پیکوآمپر و نویز ولتاژ ورودی کم، دقت DC را با امپدانس های منبع تا 1 گیگا اهم فراهم می کند. پهنای باند بهره واحد 1.8 مگاهرتز، -93 دسی بل THD در 10 کیلوهرتز و نرخ چرخش 3 ولت بر میکروثانیه برای جریان منبع کم 800 میکروآمپر ارائه می شود. AD820 تا 350 پیکوفاراد بار خازنی مستقیم را هدایت می کند و حداقل جریان خروجی 15 میلی آمپر را فراهم می کند. این به تقویت کننده اجازه می دهد تا طیف وسیعی از شرایط بار را مدیریت کند. این ترکیب از عملکرد AC و DC، به علاوه قابلیت درایو بار برجسته، منجر به یک تقویت کننده فوق العاده همه کاره برای کاربر با منبع تغذیه تکی می شود.

AD820 در دو درجه عملکرد موجود است. درجه های A و B در محدوده دمای صنعتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد رتبه بندی می شوند. AD820 در سه گزینه بسته 8 پین ارائه می شود: PDIP پلاستیکی (PDIP)، نصب سطحی (SOIC) و (MSOP).

وnbsp;

اطلاعات

وnbsp;

نقاشی

وnbsp;

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالا را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

وnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می کند.^_^
