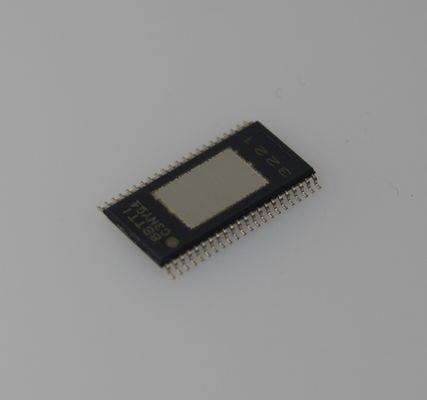

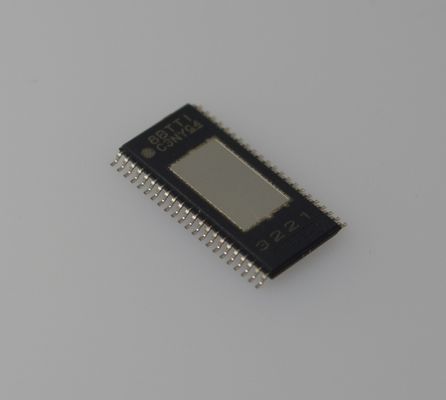

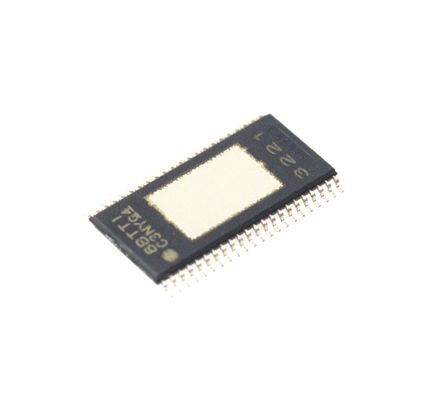

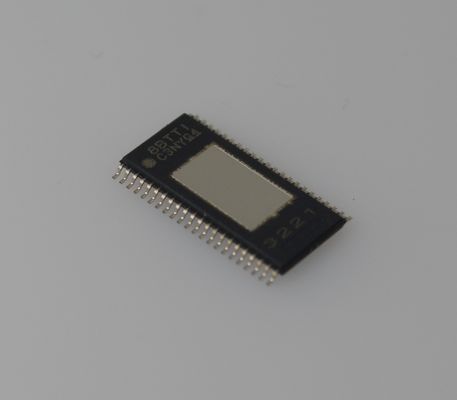

TPA3221DDVR 100W استریو کلاس-D آمپر 92٪ کارایی 4.5-26 ولت تامین حفاظت پیشرفته کنترل کم THD + N و EMI I2C برای سیستم های صوتی با کیفیت بالا

TPA3221DDVR آمپلی‌فایر کلاس D استریو 100 وات، 92% بازده، منبع تغذیه 4.5-26 ولت، حفاظت پیشرفته، THD+N و EMI کم، کنترل I2C برای سیستم‌های صوتی با کیفیت بالا

andnbsp;

ویژگی‌ها

andbull; عملکرد ولتاژ تغذیه گسترده 7 ولت تا 30 ولت

andbull; عملکرد استریو (2 x BTL) و مونو (1 x PBTL)

andbull; توان خروجی در 10% THD+N

andndash; 105 وات استریو در 4andOmega; در پیکربندی BTL

andndash; 112 وات استریو در 3andOmega; در پیکربندی BTL

andndash; 208 وات مونو در 2andOmega; در پیکربندی PBTL

andbull; توان خروجی در 1% THD+N

andndash; 88 وات استریو در 4andOmega; در پیکربندی BTL

andndash; 100 وات استریو در 3andOmega; در پیکربندی BTL

andndash; 170 وات مونو در 2andOmega; در پیکربندی PBTL

andbull; درایو گیت 5 ولت یا LDO داخلی برای عملکرد منبع تغذیه تکی اختیاری

andbull; طراحی فیدبک حلقه بسته

andndash; پهنای باند سیگنال تا 100 کیلوهرتز برای محتوای فرکانس بالا از منابع HD

andndash; 0.02% THD+N در 1 وات در 4andOmega;

andndash; 60dB PSRR (BTL، بدون سیگنال ورودی)

andndash; <75andmicro;V نویز خروجی (وزن‌دهی A)

andndash; >108dB SNR (وزن‌دهی A)

andndash; طرح‌های مدولاسیون AD یا HEAD

andbull; حالت‌های عملکرد کم‌مصرف

andndash; حالت‌های آماده به کار: بی‌صدا و < 1mA خاموش

andndash; طرح مدولاسیون HEAD با جریان بیکاری کم

andndash; عملکرد BTL تک کاناله

andbull; گزینه‌های ورودی متعدد برای ساده‌سازی طراحی پیش‌تقویت‌کننده

andndash; ورودی‌های آنالوگ دیفرانسیل یا تک‌سر

andndash; گین‌های قابل انتخاب: 18dB، 24dB، 30dB، 34dB

andbull; حفاظت یکپارچه: ولتاژ پایین، محدودیت جریان چرخه‌ای، اتصال کوتاه، تشخیص کلیپینگ، هشدار و خاموش شدن دمای بیش از حد، و حفاظت از بلندگوی DC

andbull; عملکرد کلاس D با بازده 90% (4Ω)

andbull; پد حرارتی واقع در پایین بسته

andbull; خانواده دستگاه‌های سازگار با پین با گزینه‌های ولتاژ و سطح توان

andnbsp;

کاربردها

andbull; بلندگوهای بلوتوث و Wi-Fiandtrade;

andbull; ساندبارها

andbull; ساب‌ووفرها

andbull; سیستم‌های استریو قفسه کتاب

andbull; بلندگوهای حرفه‌ای و آدرس عمومی (PA)

andnbsp;

توضیحات

TPA3221 یک آمپلی‌فایر کلاس D با توان بالا است که امکان عملکرد کارآمد در توان کامل، بیکاری و حالت آماده به کار را فراهم می‌کند. این دستگاه دارای فیدبک حلقه بسته با پهنای باند تا 100 کیلوهرتز است که اعوجاج کم را در سراسر باند صوتی فراهم می‌کند و کیفیت صدای عالی را ارائه می‌دهد. این دستگاه با مدولاسیون AD یا HEAD (حالت AD با بازده بالا) با جریان بیکاری کم کار می‌کند و می‌تواند تا 2 x 105 وات را در بار 4andOmega; یا 1 x 208 وات را در بار 2andOmega; هدایت کند.

TPA3221 دارای یک رابط ورودی آنالوگ تک‌سر یا دیفرانسیل است که تا 2VRMS را با چهار گین قابل انتخاب پشتیبانی می‌کند: 18dB، 24dB، 30dB و 34dB. TPA3221 همچنین به بازده >90%، توان بیکاری کم (<0.25W) و توان آماده به کار فوق‌العاده کم (<0.1W) دست می‌یابد. این امر از طریق استفاده از MOSFETهای 70mandOmega;، یک طرح درایو گیت بهینه شده و حالت‌های عملکرد کم‌مصرف امکان‌پذیر شده است. TPA3221 شامل یک LDO داخلی برای ادغام آسان در سیستم‌های منبع تغذیه تکی است. برای ساده‌سازی بیشتر طراحی، این دستگاه ویژگی‌های حفاظتی ضروری از جمله ولتاژ پایین، محدودیت جریان چرخه‌ای، اتصال کوتاه، تشخیص کلیپینگ، هشدار و خاموش شدن دمای بیش از حد و همچنین حفاظت از بلندگوی DC را ادغام می‌کند.

andnbsp;

اطلاعات

andnbsp;

نقاشی

andnbsp;

andnbsp;
