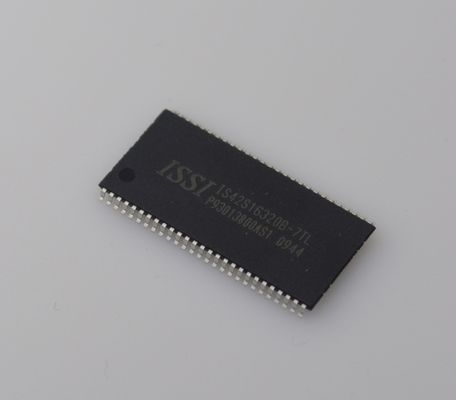

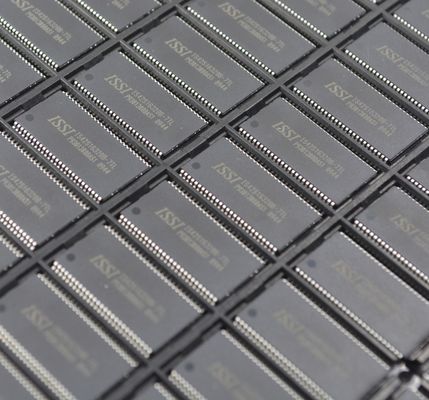

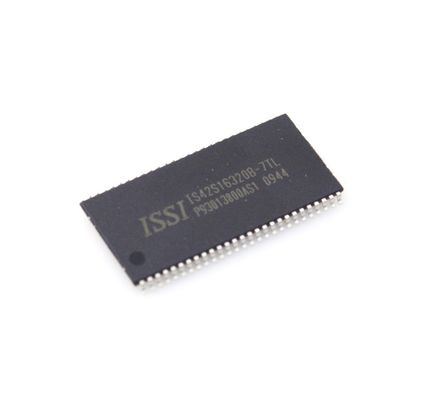

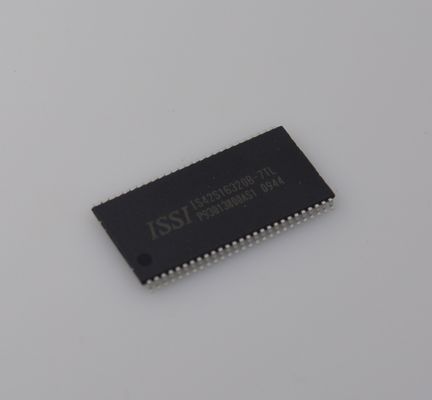

IS42S16320B-7TL SDRAM با چگالی 64 مگابیت، سرعت 166 مگاهرتز، عملکرد 3.3 ولت، سازماندهی 16Mx16، رابط LVTTL، دمای صنعتی (-40°C~85°C)، بسته بندی TSOP-II فشرده، قابلیت اطمینان بالا

IS42S16320B-7TL SDRAM با چگالی 64 مگابیت، سرعت 166 مگاهرتز، عملکرد 3.3 ولت، سازماندهی 16Mx16، رابط LVTTL، دمای صنعتی (-40 درجه سانتیگراد تا 85 درجه سانتیگراد)، بسته TSOP-II فشرده، قابلیت اطمینان بالا

andnbsp;

ویژگی ها

andbull; فرکانس ساعت: 166، 143، 133 مگاهرتز

andbull; کاملاً همزمان؛ تمام سیگنال ها به لبه مثبت ساعت ارجاع داده می شوند

andbull; بانک داخلی برای پنهان کردن دسترسی/پیش شارژ سطر

andbull; منبع تغذیه

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp;Vddandnbsp; andnbsp;Vddq

andnbsp; IS42/45S16320B 3.3Vandnbsp; andnbsp;3.3V

andnbsp; IS42S86400Bandnbsp; andnbsp; andnbsp; 3.3Vandnbsp; andnbsp;3.3V

andbull; رابط LVTTL

andbull; طول انفجار قابل برنامه ریزی - (1، 2، 4، 8، صفحه کامل)

andbull; توالی انفجار قابل برنامه ریزی: متوالی/متقاطع

andbull; تازه سازی خودکار (CBR)

andbull; تازه سازی خودکار

andbull; 8K چرخه تازه سازی هر 16 میلی ثانیه (درجه A2) یا 64 میلی ثانیه (تجاری، صنعتی، درجه A1)

andbull; آدرس ستون تصادفی هر چرخه ساعت

andbull; تاخیر CAS قابل برنامه ریزی (2، 3 ساعت)

andbull; قابلیت عملیات خواندن/نوشتن انفجاری و خواندن/نوشتن تک انفجاری

andbull; خاتمه انفجار با دستور توقف انفجار و پیش شارژ

andbull; موجود در TSOP-II 54 پین و W-BGA 54 توپ (فقط x16)

andbull; محدوده دمای عملیاتی:

andnbsp; تجاری: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

andnbsp; صنعتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

andnbsp; خودرویی، A1: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

andnbsp; خودرویی، A2: -40 درجه سانتیگراد تا +105 درجه سانتیگراد

andnbsp;

بررسی اجمالی

SDRAM همزمان 512 مگابیت ISSI با استفاده از معماری خط لوله به انتقال داده با سرعت بالا دست می یابد. تمام سیگنال های ورودی و خروجی به لبه بالارونده ورودی ساعت اشاره دارند. SDRAM 512 مگابیت به شرح زیر سازماندهی شده است.

andnbsp;

بررسی اجمالی دستگاه

SDRAM 512 مگابیت یک حافظه دسترسی تصادفی پویا CMOS با سرعت بالا است که برای کار در سیستم های حافظه 3.3 ولت Vdd و 3.3 ولت Vddq طراحی شده است که شامل 536,870,912 بیت است. به صورت داخلی به عنوان یک DRAM چهار بانکی با یک رابط همزمان پیکربندی شده است. هر بانک 134,217,728 بیتی به صورت 8192 سطر در 1024 ستون در 16 بیت سازماندهی شده است. هر یک از بانک های 134,217,728 بیتی x8 به صورت 8192 سطر در 2048 ستون در 8 بیت سازماندهی شده است.

SDRAM 512 مگابیت شامل یک حالت REFRESH خودکار و یک حالت کم مصرف و کم مصرف است. تمام سیگنال ها در لبه مثبت سیگنال ساعت، CLK ثبت می شوند. تمام ورودی ها و خروجی ها با LVTTL سازگار هستند.

SDRAM 512 مگابیت توانایی انفجار همزمان داده ها را با سرعت داده بالا با تولید خودکار آدرس ستون، توانایی تداخل بین بانک های داخلی برای پنهان کردن زمان پیش شارژ و قابلیت تغییر تصادفی آدرس های ستون در هر چرخه ساعت در طول دسترسی انفجاری دارد.

یک پیش شارژ سطر خودکار در پایان توالی انفجار با فعال شدن عملکرد AUTO PRECHARGE در دسترس است. پیش شارژ یک بانک در حالی که به یکی از سه بانک دیگر دسترسی دارید، چرخه های پیش شارژ را پنهان می کند و عملکرد دسترسی تصادفی با سرعت بالا و بدون درز را فراهم می کند.

دسترسی های خواندن و نوشتن SDRAM به صورت انفجاری جهت گیری شده اند که از یک مکان انتخاب شده شروع می شوند و برای تعداد برنامه ریزی شده ای از مکان ها در یک توالی برنامه ریزی شده ادامه می یابند. ثبت یک دستور ACTIVE دسترسی ها را آغاز می کند و به دنبال آن یک دستور READ یا WRITE می آید. دستور ACTIVE همراه با بیت های آدرس ثبت شده برای انتخاب بانک و سطری که باید به آن دسترسی پیدا کرد (BA0، BA1 بانک را انتخاب می کند؛ A0-A12 سطر را انتخاب می کند) استفاده می شود. دستورات READ یا WRITE همراه با بیت های آدرس ثبت شده برای انتخاب مکان ستون شروع برای دسترسی انفجاری استفاده می شود.

طول انفجار READ یا WRITE قابل برنامه ریزی شامل 1، 2، 4 و 8 مکان یا صفحه کامل است، با گزینه خاتمه انفجار.

andnbsp;

شرح

SDRAM های 512 مگابیت، DRAM های چهار بانکی هستند که با 3.3 ولت کار می کنند و شامل یک رابط همزمان هستند (تمام سیگنال ها در لبه مثبت سیگنال ساعت، CLK ثبت می شوند). هر یک از بانک های 134,217,728 بیتی به صورت 8192 سطر در 1024 ستون در 16 بیت یا 8192 سطر در 2048 ستون در 8 بیت سازماندهی شده است.

دسترسی های خواندن و نوشتن به SDRAM به صورت انفجاری جهت گیری شده اند. دسترسی ها از یک مکان انتخاب شده شروع می شوند و برای تعداد برنامه ریزی شده ای از مکان ها در یک توالی برنامه ریزی شده ادامه می یابند. دسترسی ها با ثبت یک دستور ACTIVE شروع می شوند که سپس با یک دستور READ یا WRITE دنبال می شود. بیت های آدرس ثبت شده همزمان با دستور ACTIVE برای انتخاب بانک و سطری که باید به آن دسترسی پیدا کرد (BA0 و BA1 بانک را انتخاب می کنند، A0 A12 سطر را انتخاب می کنند) استفاده می شود. بیت های آدرس A0-A9 (x16); A0-A9, A11 (x8) همزمان با دستور READ یا WRITE ثبت شده برای انتخاب مکان ستون شروع برای دسترسی انفجاری استفاده می شود.

قبل از عملکرد عادی، SDRAM باید مقداردهی اولیه شود. بخش های زیر اطلاعات دقیقی را در مورد مقداردهی اولیه دستگاه، تعریف رجیستر، توضیحات دستور و عملکرد دستگاه ارائه می دهند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
