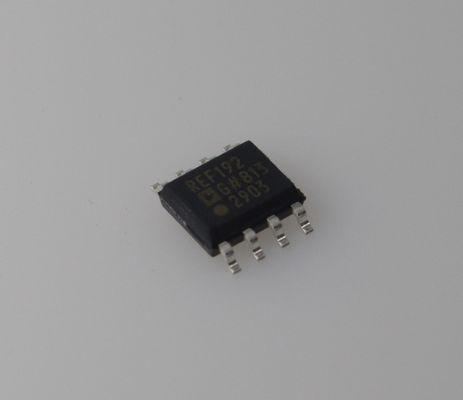

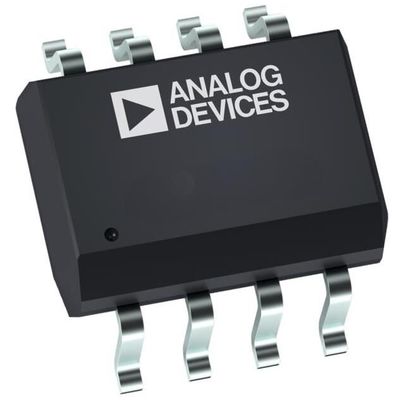

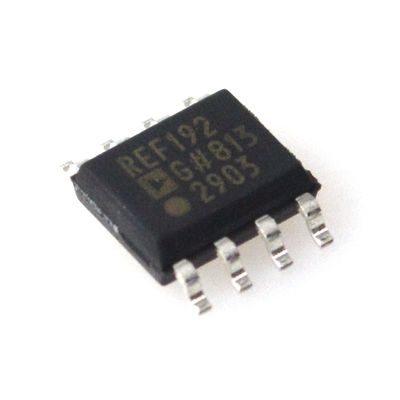

REF192GSZ مرجع ولتاژ با نویز بسیار کم 2.5 ولت با دقت اولیه ±0.1٪، رانش 3ppm/°C، جریان سکون 60µA، خروجی 10mA، محدوده -40°C تا +125°C و پکیج SOT-23

REF192GSZ مرجع ولتاژ 2.5 ولت با نویز بسیار کم با دقت اولیه ±0.1٪، رانش 3ppm/°C، جریان سکون 60 میکروآمپر، خروجی 10 میلی‌آمپر، محدوده -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد و پکیج SOT-23

andnbsp;

ویژگی‌ها

ضریب دما: حداکثر 5 ppm/°C

جریان خروجی بالا: 30 میلی‌آمپر

جریان تغذیه کم: حداکثر 45 میکروآمپر

دقت اولیه: حداکثر ±2 میلی‌ولت1

حالت خواب: حداکثر 15 میکروآمپر

ولتاژ افت کم

تنظیم بار: 4 ppm/mA

تنظیم خط: 4 ppm/V

محافظت در برابر اتصال کوتاه

andnbsp;

کاربردها

ابزارهای قابل حمل

ADC و DAC

سنسورهای هوشمند

برنامه‌های کاربردی با انرژی خورشیدی

ابزارهای با جریان حلقه

andnbsp;

توضیحات کلی

مراجع ولتاژ شکاف باند دقیق سری REF19x از یک مدار اصلاح انحنای رانش دما و برش لیزری مقاومت‌های لایه نازک بسیار پایدار برای دستیابی به ضریب دمای بسیار کم و دقت اولیه بالا استفاده می‌کنند.

سری REF19x از دستگاه‌های کم‌مصرف و ولتاژ افت کم (LDV) تشکیل شده است که ولتاژ خروجی پایدار را از منابعی با ولتاژ 100 میلی‌ولت بالاتر از ولتاژ خروجی فراهم می‌کند و کمتر از 45 میکروآمپر جریان مصرف می‌کند. در حالت خواب، که با اعمال سطح پایین TTL یا CMOS به پین SLEEP فعال می‌شود، خروجی خاموش می‌شود و جریان تغذیه بیشتر به کمتر از 15 میکروآمپر کاهش می‌یابد.

مراجع سری REF19x در محدوده دمای صنعتی گسترده (40- درجه سانتی‌گراد تا +85 درجه سانتی‌گراد) مشخص شده‌اند، با مشخصات عملکردی معمولی در محدوده 40- درجه سانتی‌گراد تا +125 درجه سانتی‌گراد برای برنامه‌های کاربردی مانند خودرو.

تمام درجه‌های الکتریکی در پکیج 8-lead SOIC موجود هستند. پکیج‌های PDIP و TSSOP فقط در پایین‌ترین درجه الکتریکی موجود هستند.

andnbsp;

پین‌های تست

پین تست 1 و پین تست 5 برای زاپ زنر در داخل پکیج رزرو شده‌اند. برای دستیابی به بالاترین سطح دقت در خروجی، از تکنیک زاپ زنر برای تنظیم ولتاژ خروجی استفاده می‌شود. از آنجایی که هر واحد ممکن است به مقدار متفاوتی از تنظیم نیاز داشته باشد، مقدار مقاومت در پین‌های تست از پین به پین و از قطعه به قطعه متفاوت است. کاربر باید پین 1 و پین 5 را متصل نگذارد.
