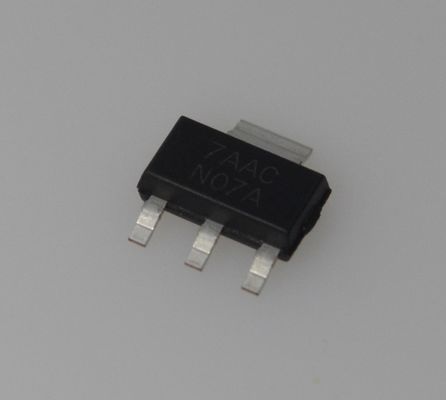

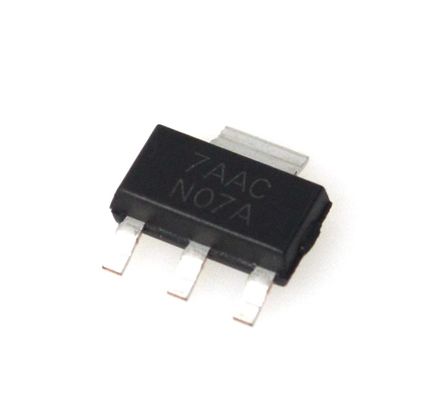

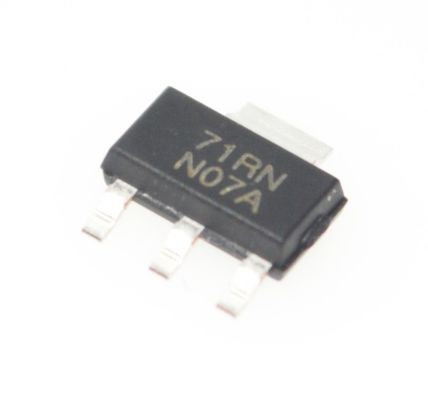

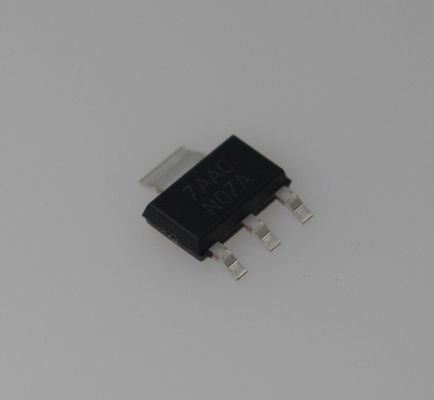

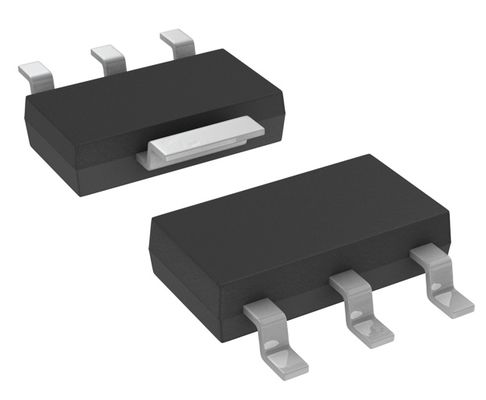

LM317AEMP 1.5A تنظیم LDO 1.2V-37V خروجی ± 1٪ حفاظت حرارتی دقیق درجه صنعتی (-40 °C تا + 125 °C) بسته TO-252

LM317AEMP تنظیم کننده LDO قابل تنظیم 1.5A با خروجی 1.2V-37V و دقت ±1% و حفاظت حرارتی درجه صنعتی (-40 درجه سانتیگراد تا +125 درجه سانتیگراد) بسته TO-252

ویژگی‌ها

• برای جایگزین جدیدتر، LM317 را ببینید

• تنظیم خطی معمولی 0.005%/V

• تحمل ولتاژ خروجی 1%

• جریان خروجی 1.5 آمپر

• خروجی قابل تنظیم تا 1.25 ولت

• اختلاف ورودی-خروجی تا 40 ولت

• محدودیت جریان ثابت با دما

• بدون نیاز به خازن خروجی

• خروجی محافظت شده در برابر اتصال کوتاه

• محدوده دمای عملیاتی -40 درجه سانتیگراد تا 125 درجه سانتیگراد

کاربردها

• روشنایی LED خودرو

• شارژرهای باتری

• تنظیم پس از سوئیچینگ

• تنظیم کننده جریان ثابت

• منابع میکروپروسسور

توضیحات

تنظیم‌کننده‌های ولتاژ مثبت 3 ترمینالی و قابل تنظیم LM317A قادر به تامین جریان بیش از 1.5 آمپر در محدوده خروجی 1.25 ولت تا 37 ولت هستند و دقت ولتاژ خروجی 1% را ارائه می‌دهند. هر دو تنظیم خط و تنظیم بار با دستگاه LM317A بهتر از تنظیم‌کننده‌های ثابت استاندارد حاصل می‌شوند.

LM317A حفاظت کامل از اضافه بار مانند جریان بیش از حد، حفاظت از اضافه بار حرارتی و حفاظت از ناحیه ایمن را ارائه می‌دهد. تمام مدارهای حفاظت از اضافه بار حتی اگر ترمینال تنظیم قطع شود، کاملاً کاربردی باقی می‌مانند.

به طور معمول، نیازی به خازن‌ها نیست مگر اینکه دستگاه بیش از 6 اینچ از خازن‌های فیلتر ورودی فاصله داشته باشد، که در این صورت به بای‌پس ورودی نیاز است. یک خازن خروجی اختیاری را می‌توان برای بهبود پاسخ گذرا اضافه کرد و می‌توان آن را با یک سرامیک و ESR مناسب جایگزین کرد. ترمینال تنظیم را می‌توان برای دستیابی به نسبت‌های رد ریپل بسیار بالا که دستیابی به آن با تنظیم‌کننده‌های 3 ترمینالی استاندارد دشوار است، بای‌پس کرد.

از آنجایی که تنظیم‌کننده LM317A شناور است و فقط ولتاژ دیفرانسیل ورودی به خروجی را تشخیص می‌دهد، منابع چند صد ولتی را می‌توان تنظیم کرد تا زمانی که از حداکثر دیفرانسیل ورودی به خروجی تجاوز نشود. تجاوز از حداکثر دیفرانسیل ورودی به خروجی منجر به اتصال کوتاه خروجی می‌شود. با اتصال یک مقاومت ثابت بین پین تنظیم و خروجی، LM317A را می‌توان به عنوان یک تنظیم‌کننده جریان دقیق نیز استفاده کرد.

اطلاعات

نقاشی
