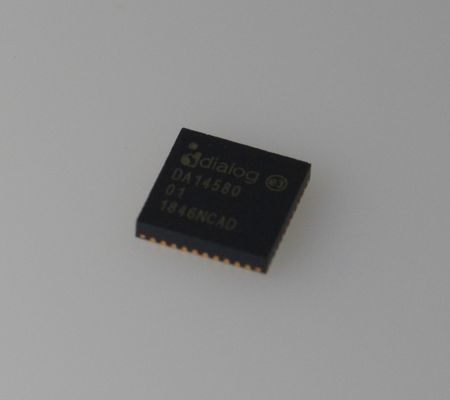

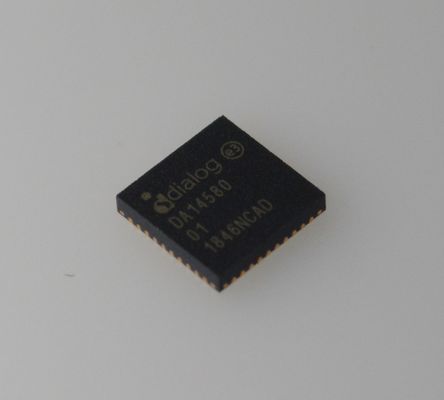

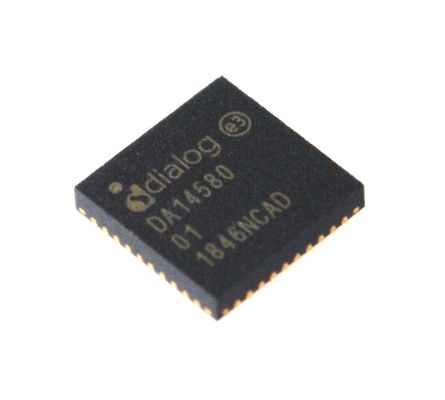

تراشه DA14580-01AT2 بلوتوث 5.0 با توان فوق‌العاده کم، اندازه 2.5x2.5 میلی‌متر، ARM Cortex-M0، عمر باتری طولانی، امنیت، چند پروتکل و طراحی مقرون‌به‌صرفه اینترنت اشیا

DA14580-01AT2 بلوتوث 5.0 SoC با اندازه فوق العاده کم مصرف 2.5x2.5mm ARM Cortex-M0 عمر باتری طولانی امنیت چند پروتکل و طراحی مقرون به صرفه IoT

andnbsp;

ویژگی ها

 مطابق با بلوتوث V4.2، ETSI EN 300 328 و EN 300 440 کلاس 2 (اروپا)، FCC CFR47 Part 15 (ایالات متحده) و ARIB STD-T66 (ژاپن)

 قدرت پردازش

andnbsp;  16MHz 32 بیت ARM Cortex-M0 با رابط SWD

andnbsp;  پردازنده لایه پیوند اختصاصی

andnbsp;  پردازنده رمزگذاری AES-128 بیت

 حافظه ها

andnbsp;  حافظه 32 کیلوبایت یک بار برنامه ریزی (OTP)

andnbsp;  42 کیلوبایت SRAM سیستمandnbsp;

andnbsp;  84 کیلوبایت ROM

andnbsp;  8 کیلوبایت SRAM نگهداری

 مدیریت انرژی

andnbsp;  مبدل DC-DC باک/بوست یکپارچه

andnbsp;  پورت های P0، P1، P2 و P3 با تحمل 3.3 ولت

andnbsp;  جداسازی آسان فقط 4 پین تغذیه

andnbsp;  پشتیبانی از سلول های باتری سکه (معمولاً 3.0 ولت) و قلیایی (معمولاً 1.5 ولت)

andnbsp;  ADC 10 بیتی برای اندازه گیری ولتاژ باتری

 نوسانگرهای کنترل شده دیجیتال

andnbsp;  کریستال 16 مگاهرتز (±20 ppm حداکثر) و نوسانگر RC

andnbsp;  کریستال 32 کیلوهرتز (±50 ppm، ±500 ppm حداکثر) و نوسانگر RCX

 تایمرهای عمومی، ضبط و خواب

 رابط های دیجیتال

andnbsp;  ورودی/خروجی های عمومی: 14 (بسته WLCSP34)، 24 (بسته QFN40)، 32 (بسته QFN48)

andnbsp;  2 UART با کنترل جریان سخت افزاری تا 1 مگابیت بر ثانیه

andnbsp;  رابط SPI+andtrade;

andnbsp;  باس I2C با 100 کیلوهرتز، 400 کیلوهرتز

andnbsp;  رمزگشای مربعی 3 محوره

 رابط های آنالوگ

andnbsp;  ADC 4 کاناله 10 بیتی

 فرستنده گیرنده رادیویی

andnbsp;  فرستنده گیرنده CMOS 2.4 گیگاهرتز کاملاً یکپارچه

andnbsp;  آنتن تک سیم: بدون نیاز به تطبیق RF یا سوئیچینگ RX/TX

andnbsp;  جریان تغذیه در VBAT3V: TX: 3.4 میلی آمپر، RX: 3.7 میلی آمپر (با DC-DC ایده آل)

andnbsp;  توان خروجی انتقال 0dBm

andnbsp;  توان خروجی 20- دسی بل در andldquo;حالت میدان نزدیکandrdquo;

andnbsp;  حساسیت گیرنده 93- دسی بل

 بسته ها:

andnbsp;  WLCSP 34 پین، 2.436 میلی متر x 2.436 میلی متر

andnbsp;  QFN 40 پین، 5 میلی متر x 5 میلی متر

andnbsp;  QFN 48 پین، 6 میلی متر x 6 میلی متر

andnbsp;  KGD (ویفر، قالب)

andnbsp;

توضیحات کلی

مدار مجتمع DA14580 دارای یک فرستنده گیرنده رادیویی و پردازنده بیس باند کاملاً یکپارچه برای بلوتوث کم مصرف است. می توان از آن به عنوان یک پردازنده کاربردی مستقل یا به عنوان یک پمپ داده در سیستم های میزبانی شده استفاده کرد.

DA14580 از یک معماری حافظه انعطاف پذیر برای ذخیره پروفایل های بلوتوث و کد برنامه سفارشی پشتیبانی می کند که می تواند از طریق هوا (OTA) به روز شود. پشته پروتکل بلوتوث کم مصرف واجد شرایط در یک ROM اختصاصی ذخیره می شود. تمام نرم افزارها بر روی پردازنده ARMandreg; Cortexandreg;-M0 از طریق یک زمانبند ساده اجرا می شوند.

سیستم عامل بلوتوث کم مصرف شامل پروتکل های لایه سرویس L2CAP، Security Manager (SM)، Attribute Protocol (ATT)، Generic Attribute Profile (GATT) و Generic Access Profile (GAP) است. تمام پروفایل های منتشر شده توسط Bluetooth SIG و همچنین پروفایل های سفارشی پشتیبانی می شوند.

فرستنده گیرنده مستقیماً به آنتن متصل می شود و کاملاً با استاندارد بلوتوث 4.2 سازگار است. DA14580 دارای سخت افزار اختصاصی برای پیاده سازی لایه پیوند بلوتوث کم مصرف و کنترلرهای رابط برای قابلیت های اتصال پیشرفته است.

andnbsp;

نمودار سیستم

andnbsp;

اطلاعات

andnbsp;

نقاشی
