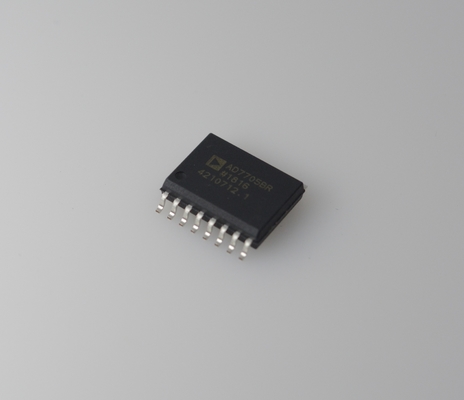

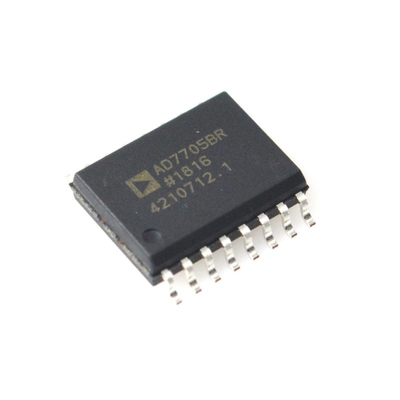

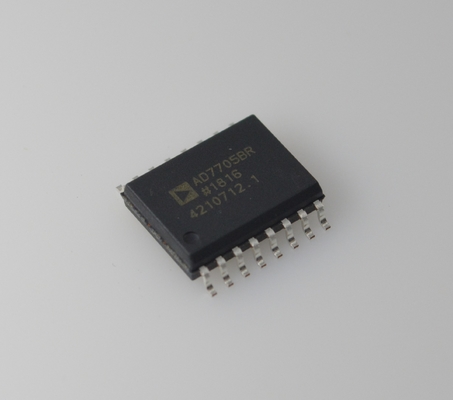

AD7705BRZ ADC 16-بیتی با دقت بالا، نویز کم، عملکرد 3 ولت/5 ولت، فیلتر داخلی، رابط SPI، توان کم، -40 درجه سانتیگراد تا +85 درجه سانتیگراد، درجه صنعتی

AD7705BRZ ADC 16 بیتی با دقت بالا، نویز کم، عملکرد 3 ولت/5 ولت، فیلتر داخلی، رابط SPI، توان کم، -40 درجه سانتیگراد تا +85 درجه سانتیگراد، درجه صنعتی

ویژگی ها

AD7705: 2 ADC کانال ورودی کاملاً تفاضلی

AD7706: 3 ADC کانال ورودی شبه تفاضلی

  16 بیت بدون کد گمشده

  0.003% غیر خطی بودن

جلوه ورودی با بهره قابل برنامه ریزی: بهره از 1 تا 128 رابط سریال 3 سیمه

  SPI®-, QSPI™-, MICROWIRE™-, و سازگار با DSP

    ورودی Schmitt-trigger روی SCLK

قابلیت بافر کردن ورودی آنالوگ

عملکرد 2.7 ولت تا 3.3 ولت یا 4.75 ولت تا 5.25 ولت

حداکثر تلفات توان 1 میلی وات @ 3 ولت

حداکثر جریان آماده به کار 8 میکرو آمپر

بسته های 16 پین PDIP، 16 پین SOIC و 16 پین TSSOP

توضیحات کلی

AD7705/AD7706 جبهه های آنالوگ کاملی برای کاربردهای اندازه گیری با فرکانس پایین هستند. این دستگاه های 2/3 کاناله می توانند سیگنال های ورودی سطح پایین را مستقیماً از یک مبدل بپذیرند و خروجی دیجیتال سریال تولید کنند. این دستگاه ها از یک تکنیک تبدیل Σ-Δ برای دستیابی به عملکرد تا 16 بیت بدون کد گمشده استفاده می کنند. سیگنال ورودی انتخاب شده به یک جبهه ورودی با بهره قابل برنامه ریزی اختصاصی، مبتنی بر یک مدولاتور آنالوگ، اعمال می شود. خروجی مدولاتور توسط یک فیلتر دیجیتال داخلی پردازش می شود. اولین شکاف این فیلتر دیجیتال را می توان از طریق یک رجیستر کنترل داخلی برنامه ریزی کرد و امکان تنظیم قطع فیلتر و نرخ به روز رسانی خروجی را فراهم می کند.

دستگاه های AD7705/AD7706 از یک منبع تغذیه 2.7 ولت تا 3.3 ولت یا 4.75 ولت تا 5.25 ولت کار می کنند. AD7705 دارای دو کانال ورودی آنالوگ کاملاً تفاضلی است. AD7706 دارای سه کانال ورودی شبه تفاضلی است.

هر دو دستگاه دارای یک ورودی مرجع تفاضلی هستند. محدوده سیگنال ورودی از 0 میلی ولت تا 20 میلی ولت تا 0 ولت تا 2.5 ولت را می توان در هر دو دستگاه هنگام کار با VDD 5 ولت و مرجع 2.5 ولت گنجاند. آنها همچنین می توانند محدوده سیگنال ورودی دوقطبی از ±20 میلی ولت تا ±2.5 ولت را مدیریت کنند که به ورودی های AIN(andminus;) در AD7705 و به ورودی COMMON در AD7706 ارجاع داده می شوند.

دستگاه های AD7705/AD7706، با منبع تغذیه 3 ولت و مرجع 1.225 ولت، می توانند محدوده سیگنال ورودی تک قطبی از 0 میلی ولت تا 10 میلی ولت تا 0 ولت تا 1.225 ولت را مدیریت کنند. دستگاه ها می توانند محدوده ورودی دوقطبی از ±10 میلی ولت تا ±1.225 ولت را بپذیرند. بنابراین، دستگاه های AD7705/AD7706 تمام شرطی سازی سیگنال و تبدیل را برای یک سیستم 2 کاناله یا 3 کاناله انجام می دهند.

AD7705/AD7706 برای استفاده در سیستم های هوشمند، میکروکنترلر یا مبتنی بر DSP ایده آل هستند. این دستگاه ها دارای یک رابط سریال هستند که می تواند برای عملکرد 3 سیمه پیکربندی شود. تنظیمات بهره، قطبیت سیگنال و انتخاب نرخ به روز رسانی را می توان در نرم افزار با استفاده از پورت سریال ورودی پیکربندی کرد. قطعات شامل گزینه های خود کالیبراسیون و کالیبراسیون سیستم برای از بین بردن خطاهای بهره و آفست در خود قطعه یا در سیستم هستند. ساخت CMOS اتلاف توان بسیار کم را تضمین می کند و حالت خاموش شدن مصرف توان آماده به کار را به 20 میکرو وات معمولی کاهش می دهد.

این قطعات در یک بسته دوگانه پلاستیکی 16 پین، بدنه پهن (0.3 اینچ) (DIP)، یک بسته 16 پین، بدنه پهن (0.3 اینچ)، بسته کوچک استاندارد (SOIC) و یک بسته کوچک نازک 16 پین (TSSOP) موجود هستند.

برنامه های کاربردی

کنترل فرآیند صنعتی
شرطی سازی سیگنال برای سنسورهای فشار/دما/جریان

اندازه گیری حلقه جریان 4-20 میلی آمپر.
ماژول های ورودی آنالوگ برای سیستم های PLC
دستگاه های پزشکی و سلامت
ابزارهای پزشکی قابل حمل (گلوکومتر، مانیتور فشار خون)

به دست آوردن سیگنال بیوالکتریک (EEG/ECG)

ابزار دقیق هوشمند
ترازوهای الکترونیکی با دقت بالا (رزولوشن 0.01 گرم)

تجهیزات تجزیه و تحلیل آزمایشگاهی
آشکارسازهای گاز
الکترونیک مصرفی
سنسورهای خانگی هوشمند پیشرفته
مانیتورینگ بیومتریک تجهیزات تناسب اندام
الکترونیک خودرو
مانیتورینگ ولتاژ سیستم مدیریت باتری (BMS)
به دست آوردن پارامترهای موتور
