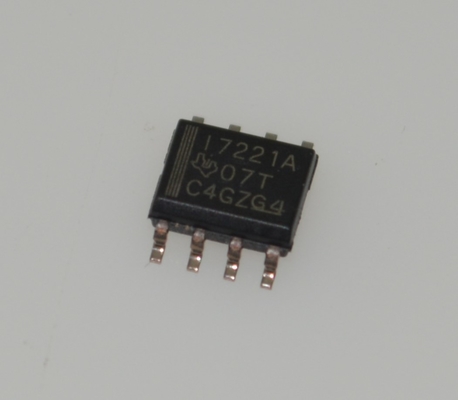

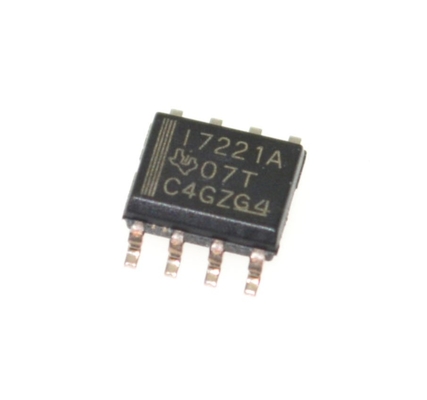

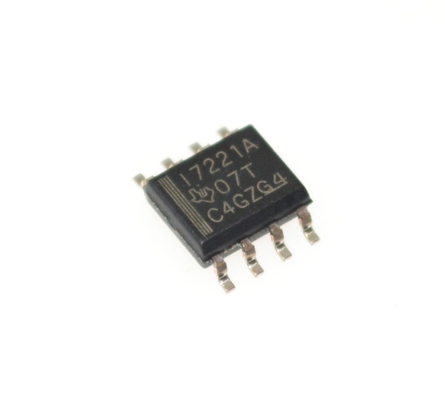

جداکننده دیجیتال ISO7221ADR 1 کاناله 150 مگابیت بر ثانیه ایزولاسیون پرسرعت 3 کیلو ولت RMS 3.1 نانوثانیه تاخیر 2.7-5.5 ولت ولتاژ گسترده -40 درجه سانتیگراد تا +125 درجه سانتیگراد پکیج SOIC-8

ایزولاتور دیجیتال ISO7221ADR 1 کاناله 150 مگابیت بر ثانیه ایزولاسیون پرسرعت 3 کیلو ولت RMS تاخیر 3.1 نانوثانیه 2.7-5.5 ولت ولتاژ گسترده -40 درجه سانتیگراد تا +125 درجه سانتیگراد بسته SOIC-8

ویژگی ها

• گزینه های نرخ سیگنالینگ 1، 5، 25 و 150 مگابیت بر ثانیه

  وndash; انحراف خروجی کانال به کانال کم؛ حداکثر 1 نانوثانیه

  وndash; اعوجاج کم عرض پالس (PWD)؛ حداکثر 1 نانوثانیه

  وndash; محتوای لرزش کم؛ 1 نانوثانیه معمولی در 150 مگابیت بر ثانیه

• مصونیت گذرا معمولی 50 کیلو ولت بر میکروثانیه

• با منابع 2.8 ولت (درجه C)، 3.3 ولت یا 5 ولت کار می کند

• حفاظت ESD 4 کیلو ولت

• مصونیت الکترومغناطیسی بالا

• وndash;40 درجه سانتیگراد تا +125 درجه سانتیگراد محدوده عملیاتی

• عمر معمولی 28 ساله در ولتاژ نامی (به پیش بینی عمر ایزولاسیون مراجعه کنید)

• گواهینامه های مرتبط با ایمنی:

  وndash; DIN EN IEC 60747-17 (VDE 0884-17)

  وndash; برنامه شناسایی اجزای UL 1577

  وndash; گواهینامه های IEC 62368-1، IEC 61010-1، IEC 60601-1 و GB 4943.1

برنامه های کاربردی

• اتوماسیون کارخانه

  وndash; Modbus

  وndash; Profibus™

  وndash; باس های داده DeviceNet™

• رابط جانبی کامپیوتر

• رابط کنترل سروو

• جمع آوری داده ها

شرح

دستگاه های خانواده ISO7220x و ISO7221x، ایزولاتورهای دیجیتال دو کاناله هستند. برای تسهیل طرح بندی PCB، کانال ها در ISO7220x در یک جهت و در ISO7221x در جهت مخالف جهت گیری می شوند. این دستگاه ها دارای یک بافر ورودی و خروجی منطقی هستند که توسط مانع ایزولاسیون دی اکسید سیلیکون (SiO2) TI’s از هم جدا شده اند و ایزولاسیون گالوانیکی تا 4000VPK در هر VDE را فراهم می کنند. این دستگاه ها که همراه با منابع تغذیه ایزوله استفاده می شوند، ولتاژ بالا را مسدود می کنند و زمین ها را ایزوله می کنند، همچنین از ورود جریان های نویز در یک گذرگاه داده یا مدارهای دیگر به زمین محلی و تداخل با یا آسیب رساندن به مدارهای حساس جلوگیری می کنند.

یک سیگنال ورودی باینری شرطی می شود، به یک سیگنال متعادل ترجمه می شود، سپس توسط مانع ایزولاسیون متمایز می شود. در سراسر مانع ایزولاسیون، یک مقایسه کننده دیفرانسیل اطلاعات انتقال منطقی را دریافت می کند، سپس یک فلیپ فلاپ و مدار خروجی را بر این اساس تنظیم یا بازنشانی می کند. یک پالس به روز رسانی دوره ای در سراسر مانع ارسال می شود تا تأیید شود که سطح DC مناسب خروجی است. اگر این پالس تازه سازی DC هر 4 میکروثانیه دریافت نشود، فرض بر این است که ورودی خاموش است یا فعالانه هدایت نمی شود و مدار ایمن خروجی را به حالت منطقی بالا هدایت می کند.

ثابت زمانی حاصل، عملکرد سریع را با نرخ سیگنالینگ موجود از 0 مگابیت بر ثانیه (DC) تا 150 مگابیت بر ثانیه فراهم می کند (نرخ سیگنالینگ یک خط، تعداد تغییرات ولتاژ است که در هر ثانیه بر حسب واحد bps انجام می شود). دستگاه های گزینه A، گزینه B و گزینه C دارای آستانه های ورودی TTL و یک فیلتر نویز در ورودی هستند که از عبور پالس های گذرا به خروجی دستگاه جلوگیری می کند. دستگاه های گزینه M دارای آستانه های ورودی CMOS VCC/2 هستند و فیلتر نویز ورودی و تاخیر انتشار اضافی را ندارند.

خانواده دستگاه های ISO7220x و ISO7221x به دو ولتاژ تغذیه 2.8 ولت (درجه C)، 3.3 ولت، 5 ولت یا هر ترکیبی نیاز دارند. همه ورودی ها در صورت تامین از منبع 2.8 ولت یا 3.3 ولت 5 ولت تحمل می کنند و همه خروجی ها 4 میلی آمپر CMOS هستند.

خانواده دستگاه های ISO7220x و ISO7221x برای عملکرد در محدوده دمای محیط -40 درجه سانتیگراد تا +125 درجه سانتیگراد مشخص می شوند.

اطلاعات

نقاشی
