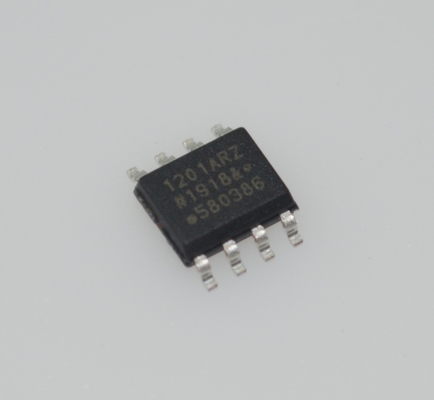

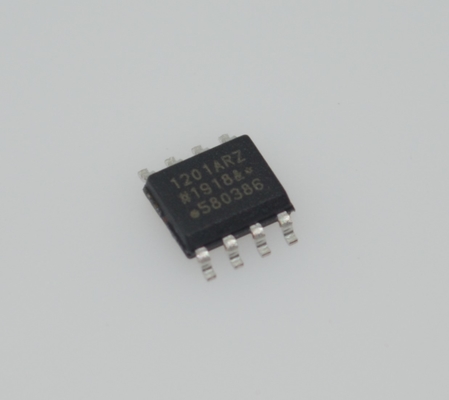

ADUM1201ARZ جداکننده دیجیتال 2 کانال با جداسازی 2.5kV سرعت بالا 150Mbps قدرت پایین دمای گسترده (-40 ° C تا + 105 ° C) 15kV / μs CMTI 3V-5.5V تامین سازگار با RoHS

ADUM1201ARZ ایزوله‌کننده دیجیتال 2 کاناله با ایزولاسیون 2.5 کیلوولت، سرعت بالا 150 مگابیت بر ثانیه، توان کم، دمای گسترده (-40 درجه سانتیگراد تا +105 درجه سانتیگراد)، CMTI 15 کیلوولت بر میکروثانیه، منبع تغذیه 3 ولت تا 5.5 ولت، مطابق با RoHS

ویژگی‌ها

بدنه باریک، مطابق با RoHS، پکیج SOIC 8 پین، عملکرد با توان کم

  عملکرد 5 ولت

    حداکثر 1.1 میلی‌آمپر در هر کانال در 0 مگابیت بر ثانیه تا 2 مگابیت بر ثانیه

    حداکثر 3.7 میلی‌آمپر در هر کانال در 10 مگابیت بر ثانیه

    حداکثر 8.2 میلی‌آمپر در هر کانال در 25 مگابیت بر ثانیه

  عملکرد 3 ولت

    حداکثر 0.8 میلی‌آمپر در هر کانال در 0 مگابیت بر ثانیه تا 2 مگابیت بر ثانیه

    حداکثر 2.2 میلی‌آمپر در هر کانال در 10 مگابیت بر ثانیه

    حداکثر 4.8 میلی‌آمپر در هر کانال در 25 مگابیت بر ثانیه

ارتباط دو طرفه

تبدیل سطح 3 ولت/5 ولت

عملکرد در دمای بالا: 125 درجه سانتیگراد

نرخ داده بالا: DC تا 25 مگابیت بر ثانیه (NRZ)

ویژگی‌های زمان‌بندی دقیق

  حداکثر 3 نانوثانیه اعوجاج عرض پالس

  حداکثر 3 نانوثانیه تطابق کانال به کانال

ایمنی گذرا حالت مشترک بالا: >25 کیلوولت بر میکروثانیه

تاییدیه های ایمنی و نظارتی

  تاییدیه UL

    2500 ولت rms برای 1 دقیقه طبق UL 1577

  تاییدیه قطعات CSA شماره 5A

  گواهی انطباق VDE

    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

    VIORM = 560 ولت پیک

واجد شرایط برای کاربردهای خودرو

کاربردها

ایزولاسیون چند کاناله با اهمیت به اندازه

ایزولاسیون رابط SPI/مبدل داده

ایزولاسیون فرستنده و گیرنده RS-232/RS-422/RS-485

ایزولاسیون باس میدانی دیجیتال

وسایل نقلیه الکتریکی هیبریدی، مانیتور باتری و درایو موتور

توضیحات کلی

ADuM1200/ADuM12011 ایزوله‌کننده‌های دیجیتال دو کاناله هستند که بر اساس فناوری iCoupler® شرکت Analog Devices, Inc. ساخته شده‌اند. این اجزای ایزولاسیون با ترکیب CMOS با سرعت بالا و فناوری‌های ترانسفورماتور یکپارچه، ویژگی‌های عملکردی برجسته‌ای را ارائه می‌دهند که نسبت به جایگزین‌هایی مانند اپتوکوپلرها برتری دارند.

با اجتناب از استفاده از LEDها و فوتودیودها، دستگاه‌های iCoupler مشکلات طراحی را که معمولاً با اپتوکوپلرها مرتبط هستند، حذف می‌کنند.

نگرانی‌های معمول اپتوکوپلرها در مورد نسبت‌های انتقال جریان نامشخص، توابع انتقال غیرخطی و اثرات دما و طول عمر با رابط‌های دیجیتال ساده iCoupler و ویژگی‌های عملکرد پایدار از بین می‌روند. نیاز به درایورهای خارجی و سایر اجزای گسسته با این محصولات iCoupler حذف می‌شود. علاوه بر این، دستگاه‌های iCoupler یک دهم تا یک ششم توان اپتوکوپلرها را در نرخ‌های داده سیگنال مشابه مصرف می‌کنند.

ایزوله‌کننده‌های ADuM1200/ADuM1201 دو کانال ایزولاسیون مستقل را در انواع پیکربندی‌های کانال و نرخ‌های داده ارائه می‌دهند (به راهنمای سفارش مراجعه کنید). هر دو دستگاه با ولتاژ تغذیه در هر دو طرف از 2.7 ولت تا 5.5 ولت کار می‌کنند و سازگاری با سیستم‌های ولتاژ پایین‌تر را فراهم می‌کنند و همچنین امکان عملکرد تبدیل ولتاژ را در سراسر مانع ایزولاسیون فراهم می‌کنند. علاوه بر این، ADuM1200/ADuM1201 اعوجاج عرض پالس کم (کمتر از 3 نانوثانیه برای درجه CR) و تطابق کانال به کانال دقیق (کمتر از 3 نانوثانیه برای درجه CR) را ارائه می‌دهند. برخلاف سایر جایگزین‌های اپتوکوپلر، ایزوله‌کننده‌های ADuM1200/ADuM1201 دارای یک ویژگی تازه‌سازی ثبت شده هستند که صحت DC را در غیاب گذارهای منطقی ورودی و در طول شرایط روشن/خاموش شدن تضمین می‌کند.

ADuM1200W و ADuM1201W نسخه‌های درجه خودرو هستند که برای عملکرد 125 درجه سانتیگراد واجد شرایط هستند. برای اطلاعات بیشتر به بخش محصولات خودرو مراجعه کنید.

اطلاعات

نقاشی
