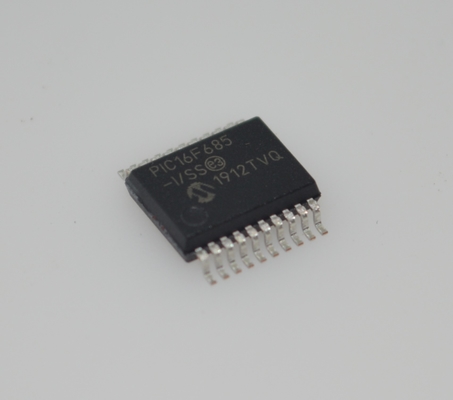

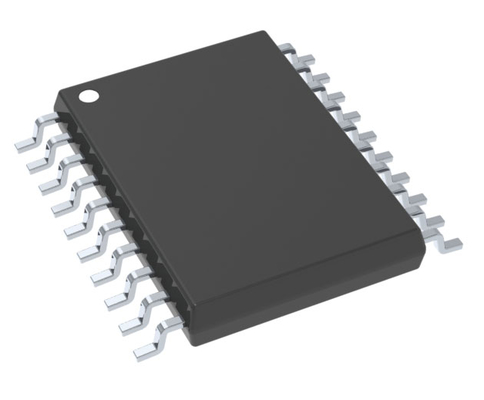

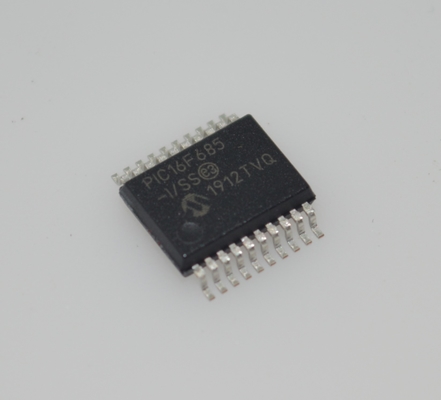

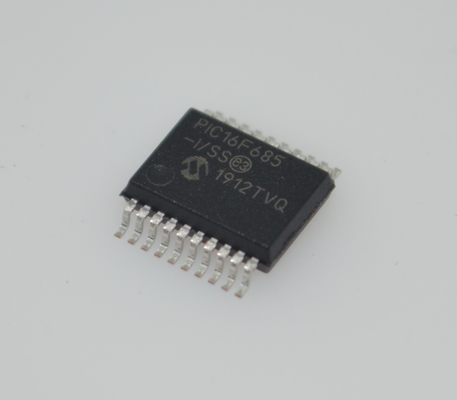

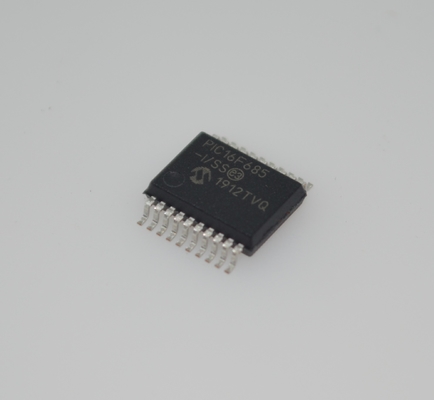

PIC16F685-I/SS 8-bit Flash MCU 20MHz سرعت 3.5KB حافظه 256B EEPROM 12x10-bit ADC 25 I/O Pins 2.0-5.5V دامنه گسترده صنعتی -40°C تا +85°C بسته SSOP-20 برای کنترل جاسازی شده

PIC16F685-I/SS، میکروکنترلر فلش 8 بیتی، سرعت 20 مگاهرتز، حافظه 3.5 کیلوبایت، 256 بایت EEPROM، 12x10 بیتی ADC، 25 پین I/O، محدوده گسترده 2.0-5.5 ولت، صنعتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد، پکیج SSOP-20 برای کنترل تعبیه شده

andnbsp;

پردازنده RiSC با عملکرد بالا

فقط 35 دستورالعمل برای یادگیری:

andnbsp;-تمام دستورالعمل های تک چرخه ای به جز انشعاب ها

سرعت عملیاتی:
andnbsp;-ورودی نوسانگر/ساعت DC-20 مگاهرتز

andnbsp;-چرخه دستورالعمل DC-200 نانوثانیه

قابلیت وقفه

پشته سخت افزاری 8 سطحی عمیق

حالت های آدرس دهی مستقیم، غیرمستقیم و نسبی

andnbsp;

ویژگی های ویژه میکروکنترلر

نوسانگر داخلی دقیق:

andnbsp; کارخانه ای کالیبره شده تا + 1٪

andnbsp; محدوده فرکانس قابل انتخاب نرم افزاری از 8 مگاهرتز تا 32 کیلوهرتز
andnbsp; قابل تنظیم نرم افزاری

andnbsp; حالت راه اندازی دو سرعته

andnbsp; تشخیص خرابی کریستال برای برنامه های کاربردی حیاتی

andnbsp; تغییر حالت ساعت در حین کار برای صرفه جویی در مصرف انرژی

حالت خواب کم مصرف

محدوده ولتاژ عملیاتی گسترده (2.0 ولت - 5.5 ولت)

محدوده دمای صنعتی و گسترده

تنظیم مجدد روشن شدن (POR)

تایمر روشن شدن (PWRTE) و تایمر راه اندازی نوسانگر (OST)

تنظیم مجدد کاهش ولتاژ (BOR) با گزینه کنترل نرم افزاری

تایمر نگهبان (WDT) با جریان کم پیشرفته با نوسانگر روی تراشه (قابل انتخاب نرم افزاری، اسمی 268 ثانیه با پیش مقیاس کامل) با فعال سازی نرم افزاری

پین ورودی/پاک کردن اصلی چندگانه

حفاظت از کد قابل برنامه ریزی

سلول فلش/EEPROM با دوام بالا:

andnbsp; 100000 بار نوشتن دوام فلش

andnbsp; 1000000 بار نوشتن دوام EEPROM

andnbsp; حفظ فلش/EEPROM داده: >40 سال

ماژول USART پیشرفته:

andnbsp; پشتیبانی از RS-485، RS-232 و LIN 2.0

andnbsp; تشخیص خودکار باود

andnbsp; بیدار شدن خودکار در بیت شروع

andnbsp;

ویژگی های کم مصرف
جریان آماده به کار:

andnbsp; 50 نانوآمپر @ 2.0 ولت، معمولی

جریان عملیاتی:

andnbsp; 11 میکروآمپر @ 32 کیلوهرتز، 2.0 ولت، معمولی

andnbsp; 220 میکروآمپر @ 4 مگاهرتز، 2.0 ولت، معمولی

جریان تایمر نگهبان:

andnbsp; -<1 میکروآمپر @ 2.0 ولت، معمولی

andnbsp;

ویژگی های جانبی

17 پین 1/0 و 1 پین ورودی فقط:

andnbsp; منبع/سینک جریان بالا برای درایو مستقیم LED

andnbsp; پین تغییر وقفه

andnbsp; پول آپ های ضعیف به صورت جداگانه قابل برنامه ریزی

andnbsp; بیدار شدن با توان فوق العاده کم (ULPWU)

ماژول مقایسه کننده آنالوگ با:

andnbsp; دو مقایسه کننده آنالوگ

andnbsp; مرجع ولتاژ روی تراشه قابل برنامه ریزی (CVREF) ماژول (% از VDD)

andnbsp; ورودی ها و خروجی های مقایسه کننده به صورت خارجی قابل دسترسی هستند
andnbsp; حالت SR Latch
andnbsp; تایمر 1 Gate Sync Latch
andnbsp; 0.6 ولت VREF ثابت

مبدل A/D:
andnbsp; وضوح 10 بیتی و 12 کانال

Timer0: تایمر/شمارنده 8 بیتی با پیش مقیاس 8 بیتی قابل برنامه ریزی

Timer1 پیشرفته:

andnbsp; تایمر/شمارنده 16 بیتی با پیش مقیاس

andnbsp; Timer1 Gate خارجی (فعال کردن شمارش)

andnbsp; گزینه ای برای استفاده از OSC1 و OSC2 در حالت LP به عنوان نوسانگر Timer1 در صورت انتخاب حالت lNTOSC
Timer2: تایمر/شمارنده 8 بیتی با رجیستر دوره 8 بیتی، پیش مقیاس و پس مقیاس

ماژول Capture، Compare، PWM+ پیشرفته:

andnbsp; Capture 16 بیتی، حداکثر وضوح 12.5 نانوثانیه

andnbsp; مقایسه، حداکثر وضوح 200 نانوثانیه

andnbsp; PWM 10 بیتی با 1، 2 یا 4 کانال خروجی، زمان مرده قابل برنامه ریزی، حداکثر فرکانس 20 کیلوهرتز
andnbsp; کنترل هدایت خروجی PWM

پورت سریال همزمان (SSP):

andnbsp; حالت SPl (Master و Slave)

andnbsp;
