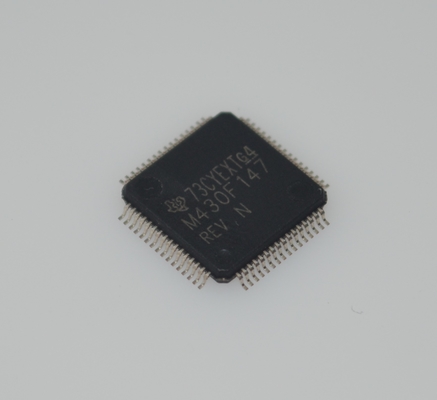

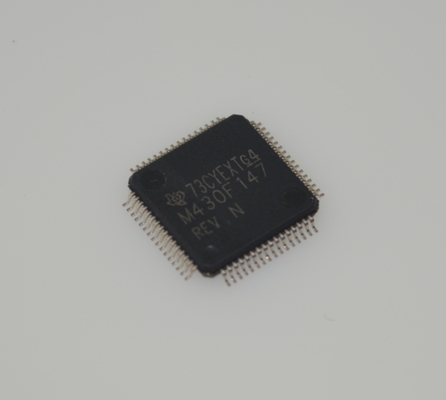

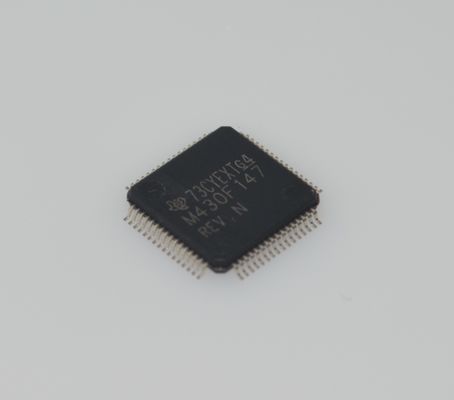

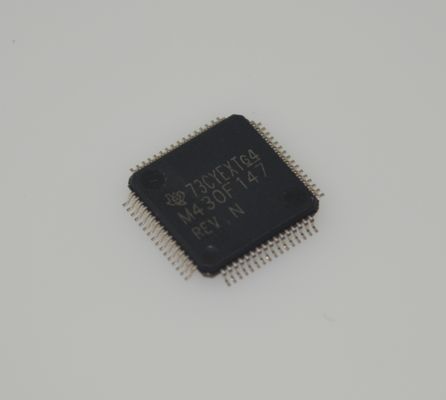

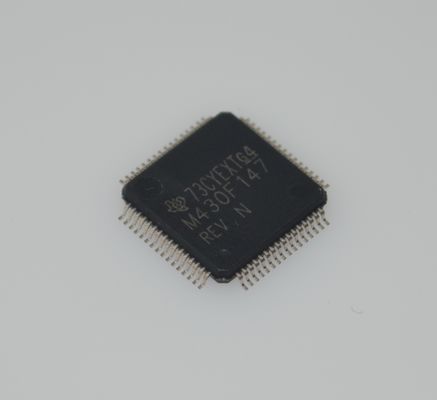

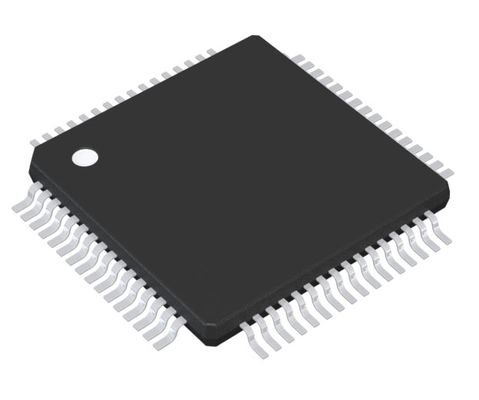

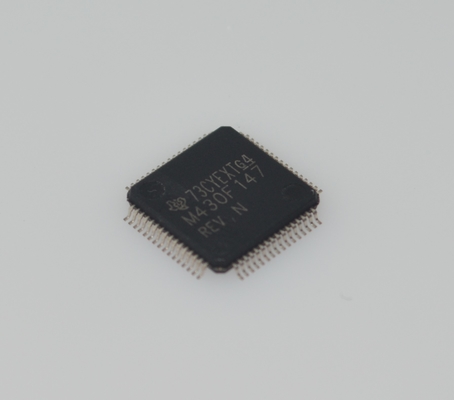

MSP430F147IPMR، میکروکنترلر 16 مگاهرتز با توان فوق‌العاده کم، دارای 32 کیلوبایت فلش، 1 کیلوبایت رم، ADC 12 بیتی، تایمرهای 16 بیتی، UART/SPI/I2C، عملکرد 1.8 تا 3.6 ولت و پکیج LQFP 64 پین

MSP430F147IPMR، میکروکنترلر فوق‌العاده کم‌مصرف 16 مگاهرتز با 32 کیلوبایت فلش، 1 کیلوبایت رم، ADC 12 بیتی، تایمرهای 16 بیتی، UART/SPI/I2C، عملکرد 1.8-3.6 ولت و بسته‌بندی LQFP 64 پین

andnbsp;

ویژگی‌هاandnbsp;

andbull; محدوده ولتاژ تغذیه کم، 1.8 ولت تا 3.6 ولت

andbull; مصرف برق فوق‌العاده کم:

andnbsp; andndash; حالت فعال: 280 میکروآمپر در 1 مگاهرتز، 2.2 ولت

andnbsp; andndash; حالت آماده به کار: 1.6 میکروآمپر

andnbsp; andndash; حالت خاموش (نگهداری RAM): 0.1 میکروآمپر

andbull; پنج حالت صرفه‌جویی در مصرف برق

andbull; بیدار شدن از حالت آماده به کار در کمتر از 6 میکروثانیه

andbull; معماری 16 بیتی RISC، زمان چرخه دستورالعمل 125 نانوثانیه

andbull; مبدل آنالوگ به دیجیتال 12 بیتی (ADC) با مرجع داخلی، نمونه‌برداری و نگهداری، و ویژگی اسکن خودکار

andbull; تایمر_B 16 بیتی با هفت ثبات ضبط/مقایسه با سایه

andbull; تایمر_A 16 بیتی با سه ثبات ضبط/مقایسه

andbull; مقایسه‌گر روی تراشه

andbull; برنامه‌نویسی سریال روی برد، بدون نیاز به ولتاژ برنامه‌نویسی خارجی، حفاظت از کد قابل برنامه‌ریزی توسط فیوز امنیتی

andbull; رابط ارتباط سریال (USART)، به عنوان UART ناهمزمان یا رابط SPI همزمان عمل می‌کند

andnbsp; andndash; دو USART (USART0، USART1) در دستگاه‌های MSP430F14x و MSP430F14x1

andnbsp; andndash; یک USART (USART0) در دستگاه‌های MSP430F13x

andbull; اعضای خانواده (همچنین به مقایسه دستگاه مراجعه کنید)

andnbsp;andndash; MSP430F133

andnbsp; andnbsp;andndash; 8 کیلوبایت + 256 بایت حافظه فلش، 256 بایت رم

andnbsp;andndash; MSP430F135

andnbsp; andnbsp;andndash; 16 کیلوبایت + 256 بایت حافظه فلش، 512 بایت رم

andnbsp;andndash; MSP430F147، MSP430F1471

andnbsp; andnbsp;andndash; 32 کیلوبایت + 256 بایت حافظه فلش، 1 کیلوبایت رم

andnbsp;andndash; MSP430F148، MSP430F1481

andnbsp; andnbsp;andndash; 48 کیلوبایت + 256 بایت حافظه فلش، 2 کیلوبایت رم

andnbsp;andndash; MSP430F149، MSP430F1491

andnbsp; andnbsp;andndash; 60 کیلوبایت + 256 بایت حافظه فلش، 2 کیلوبایت رم

andnbsp;

کاربردها

andbull; سیستم‌های حسگر

andbull; کنترل‌های صنعتی

andbull; مترهای دستی

andnbsp;

توضیحات

خانواده میکروکنترلرهای فوق‌العاده کم‌مصرف MSP430andtrade; از Texas Instruments (MCUs) شامل چندین دستگاه است که مجموعه‌های مختلفی از لوازم جانبی را برای کاربردهای مختلف هدف قرار داده‌اند. این معماری، همراه با پنج حالت کم‌مصرف، برای دستیابی به عمر باتری طولانی‌تر در برنامه‌های اندازه‌گیری قابل حمل بهینه شده است. این دستگاه دارای یک CPU RISC 16 بیتی قدرتمند، ثبات‌های 16 بیتی و مولدهای ثابت است که به حداکثر راندمان کد کمک می‌کنند. نوسان‌ساز کنترل‌شده دیجیتالی (DCO) امکان بیدار شدن از حالت‌های کم‌مصرف به حالت فعال را در کمتر از 6 میکروثانیه فراهم می‌کند.

میکروکنترلرهای MSP430F13x، MSP430F14x و MSP430F14x1 از دو تایمر 16 بیتی داخلی، یک ADC 12 بیتی سریع در دستگاه‌های MSP430F13x و MSP430F14x، یک USART در دستگاه‌های MSP430F13x یا دو USART در دستگاه‌های MSP430F14x و MSP430F14x1 و 48 پین I/O پشتیبانی می‌کنند. ضرب‌کننده سخت‌افزاری عملکرد را افزایش می‌دهد و یک راه‌حل خانوادگی سازگار با کد و سخت‌افزار را ارائه می‌دهد.

برای توضیحات کامل ماژول، به راهنمای کاربر خانواده MSP430x1xx مراجعه کنید
