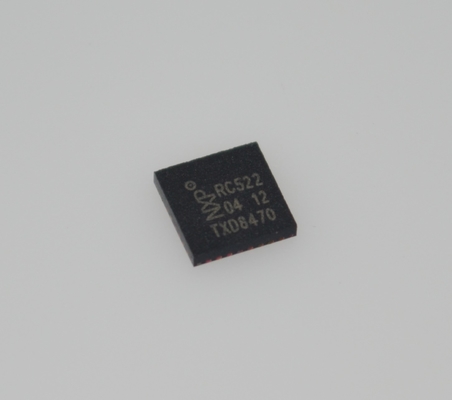

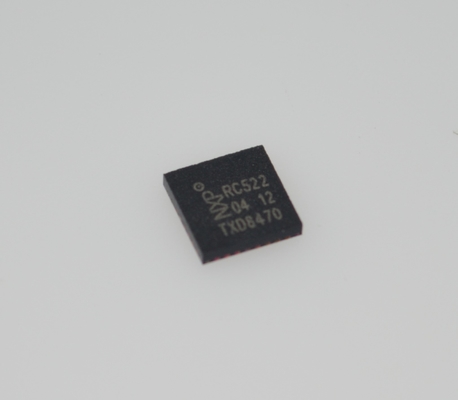

MFRC52202HN1 13.56MHz RFID / NFC Reader IC با پشتیبانی از بینبری ISO 14443A / MIFARE SPI / I2C / UART ، محدوده 10 سانتی متر ، حالت کم مصرف ضد برخورد و بسته HVQFN32 فشرده برای سیستم های دسترسی امن

MFRC52202HN1 تراشه خواننده/نوشتار RFID/NFC 13.56MHz با پشتیبانی از ISO 14443A/MIFARE، رابط‌های SPI/I2C/UART، برد 10 سانتی‌متر، حالت کم مصرف، ضد برخورد و پکیج HVQFN32 فشرده برای سیستم‌های دسترسی ایمن

ویژگی‌ها و مزایا

 مدار آنالوگ بسیار یکپارچه برای دمدوله کردن و رمزگشایی پاسخ‌ها

 درایورهای خروجی بافر شده برای اتصال آنتن با حداقل تعداد قطعات خارجی

 پشتیبانی از ISO/IEC 14443 A/MIFARE و NTAG

 فاصله عملکردی معمول در حالت خواندن/نوشتن تا 50 میلی‌متر بسته به اندازه و تنظیم آنتن

 پشتیبانی از رمزگذاری MF1xxS20، MF1xxS70 و MF1xxS50 در حالت خواندن/نوشتن

 پشتیبانی از ارتباط با سرعت انتقال بالاتر ISO/IEC 14443 A تا 848 kBd

 پشتیبانی از MFIN/MFOUT

 منبع تغذیه داخلی اضافی برای تراشه کارت هوشمند متصل از طریق MFIN/MFOUT

 رابط‌های میزبان پشتیبانی شده

SPI تا 10 مگابیت بر ثانیه

رابط I2C-bus تا 400 kBd در حالت سریع، تا 3400 kBd در حالت سرعت بالا

RS232 Serial UART تا 1228.8 kBd، با سطوح ولتاژ وابسته به منبع تغذیه پین

 بافر FIFO 64 بایت ارسال و دریافت را مدیریت می‌کند

 حالت‌های وقفه انعطاف‌پذیر

 ریست سخت‌افزاری با عملکرد کم مصرف

 حالت خاموش شدن توسط نرم‌افزار

 تایمر قابل برنامه‌ریزی

 نوسان‌ساز داخلی برای اتصال به کریستال کوارتز 27.12 مگاهرتز

 منبع تغذیه 2.5 ولت تا 3.3 ولت

 پردازنده کمکی CRC

 پین‌های ورودی/خروجی قابل برنامه‌ریزی

 خودآزمایی داخلی

مقدمه

تفاوت‌های بین نسخه 1.0 و 2.0

MFRC522 در دو نسخه موجود است:

• MFRC52201HN1، که از این پس به عنوان نسخه 1.0 نامیده می‌شود و

• MFRC52202HN1، که از این پس به عنوان نسخه 2.0 نامیده می‌شود.

نسخه 2.0 MFRC522 کاملاً با نسخه 1.0 سازگار است و علاوه بر این ویژگی‌ها و بهبودهای زیر را ارائه می‌دهد:

• افزایش پایداری تراشه خواننده در شرایط سخت

• یک پیش‌مقیاس‌کننده تایمر اضافی، به بخش 8.5 مراجعه کنید.

• یک مدیریت CRC اصلاح شده زمانی که RX Multiple روی 1 تنظیم شده است

این نسخه از برگه داده هر دو نسخه MFRC522 را پوشش می‌دهد و در صورت لزوم تفاوت‌های بین نسخه‌ها را شرح می‌دهد.

توضیحات کلی

MFRC522 یک تراشه خواننده/نوشتار بسیار یکپارچه برای ارتباط بدون تماس در 13.56 مگاهرتز است. خواننده MFRC522 از ISO/IEC 14443 A/MIFARE و NTAG پشتیبانی می‌کند. فرستنده داخلی MFRC522 قادر است یک آنتن خواننده/نوشتار را که برای برقراری ارتباط با کارت‌ها و ترانسپوندرهای ISO/IEC 14443 A/MIFARE طراحی شده است، بدون مدار فعال اضافی، هدایت کند. ماژول گیرنده یک پیاده‌سازی قوی و کارآمد برای دمدوله کردن و رمزگشایی سیگنال‌ها از کارت‌ها و ترانسپوندرهای سازگار با ISO/IEC 14443 A/MIFARE ارائه می‌دهد. ماژول دیجیتال، قاب‌بندی کامل ISO/IEC 14443 A و عملکرد تشخیص خطا (برابری و CRC) را مدیریت می‌کند. MFRC522 از محصولات MF1xxS20، MF1xxS70 و MF1xxS50 پشتیبانی می‌کند. MFRC522 از ارتباط بدون تماس پشتیبانی می‌کند و از سرعت انتقال بالاتر MIFARE تا 848 kBd در هر دو جهت استفاده می‌کند.

اطلاعات

نقاشی
