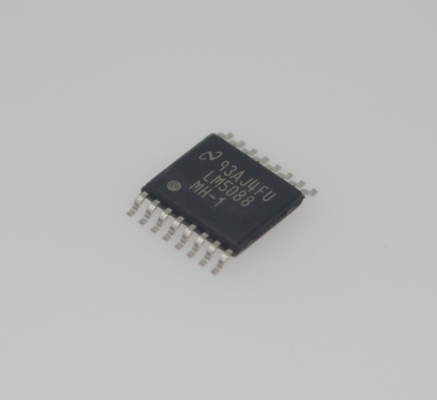

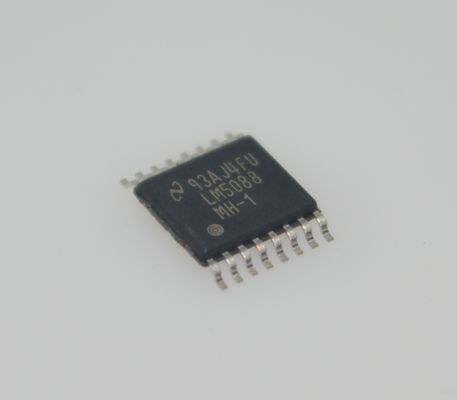

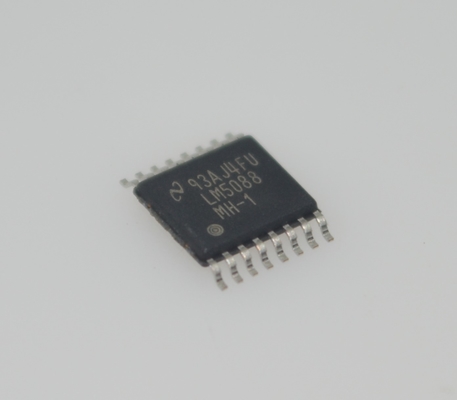

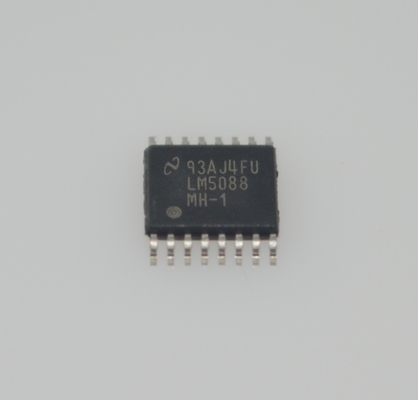

LM5088MHX-1 رگولاتور سوئیچینگ باک 75 ولت 1.5 آمپر با ورودی وسیع 7.5 ولت - 75 ولت خروجی قابل تنظیم (1.25 ولت - 60 ولت) 90٪ راندمان تنظیم فرکانس (50 کیلوهرتز - 1 مگاهرتز) خاموش شدن حرارتی و پکیج HTSOP-8

LM5088MHX-1 رگولاتور سوئیچینگ باک 75 ولت 1.5 آمپر با ورودی وسیع 7.5 ولت-75 ولت خروجی قابل تنظیم (1.25 ولت-60 ولت) 90٪ راندمان تنظیم فرکانس (50 کیلوهرتز-1 مگاهرتز) خاموش شدن حرارتی و بسته بندی HTSOP-8

ویژگی ها

• دارای گواهی AEC-Q100 با نتایج زیر:

  – درجه حرارت دستگاه 1: –40anddeg;C تا +125anddeg;C محدوده دمای عملیاتی محیط

  – کلاس طبقه بندی ESD دستگاه HBM سطح 2

  – کلاس طبقه بندی ESD دستگاه CDM سطح C5

• کنترل حالت جریان شبیه سازی شده

• درایو MOSFET کانال N خارجی با سمت بالا

• محدوده ولتاژ ورودی فوق العاده وسیع از 4.5 ولت تا 75 ولت

• حالت های خاموش و آماده به کار کم IQ

• ویژگی نسبت چرخه کار بالا برای کاهش ولتاژ افت

• کاهش EMI طیف گسترده (LM5088-1)

• تایمر سکسکه برای محافظت از اضافه بار (LM5088-2)

• ولتاژ خروجی قابل تنظیم از 1.205 ولت با دقت مرجع بازخورد 1.5٪

• تقویت کننده خطای پهنای باند وسیع

• تنظیم فرکانس نوسانگر تک مقاومت

• قابلیت همگام سازی نوسانگر

• شروع نرم افزاری قابل برنامه ریزی

• رگولاتور بایاس افت ولتاژ بالا، کم

• حفاظت از خاموش شدن حرارتی

• بسته HTSSOP 16 پین

برنامه های کاربردی

• سرگرمی خودرو

• آداپتورهای لوازم جانبی USB خودرو

• درایورهای بایاس و موتور DC-DC صنعتی

شرحکنترلر باک غیر همزمان ولتاژ بالا LM5088 دارای تمام عملکردهای لازم برای پیاده سازی یک مبدل باک با راندمان بالا و ولتاژ بالا با استفاده از حداقل تعداد اجزای خارجی است. LM5088 را می توان طوری پیکربندی کرد که در محدوده ولتاژ ورودی فوق العاده وسیع 4.5 ولت تا 75 ولت کار کند. این کنترلر با کاربری آسان شامل یک درایور گیت شیفت سطح است که قادر به کنترل یک سوئیچ باک کانال N خارجی است. روش کنترل بر اساس کنترل حالت جریان پیک با استفاده از یک رمپ جریان شبیه سازی شده است. استفاده از یک رمپ کنترل شبیه سازی شده، حساسیت نویز مدار مدولاسیون عرض پالس را کاهش می دهد و امکان کنترل قابل اطمینان چرخه های کاری بسیار کوچک را که در ولتاژ ورودی بالا و کاربردهای ولتاژ خروجی کم ضروری است، فراهم می کند. فرکانس سوئیچینگ LM5088 از 50 کیلوهرتز تا 1 مگاهرتز قابل برنامه ریزی است.

LM5088 در دو نسخه موجود است: LM5088-1 یک عملکرد لرزش فرکانس ±5٪ را برای کاهش EMI هدایت شده و تابشی ارائه می دهد، در حالی که LM5088-2 یک تایمر راه اندازی مجدد همه کاره برای محافظت از اضافه بار ارائه می دهد. ویژگی های اضافی شامل یک رگولاتور بایاس افت ولتاژ کم، ورودی فعال سه سطحی برای کنترل حالت های خاموش و آماده به کار، شروع نرم و قابلیت همگام سازی نوسانگر است. این دستگاه در یک بسته HTSSOP 16 پین با افزایش حرارتی موجود است.

اطلاعات

نقاشی
