جزئیات محصول:
پرداخت:
|
عملکرد: | پله بالا، گام به پایین | پیکربندی خروجی: | مثبت یا منفی |
---|---|---|---|
توپولوژی: | باک، بوست | نوع خروجی: | قابل تنظیم |
تعداد خروجی ها: | 1 |

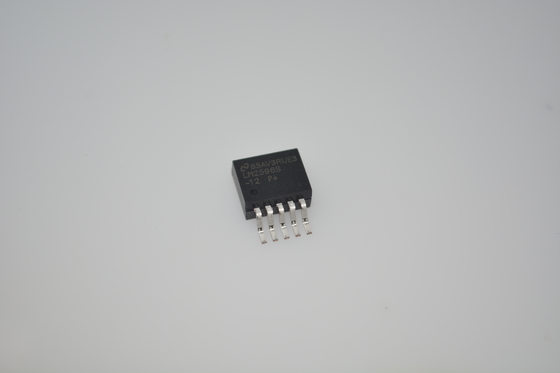

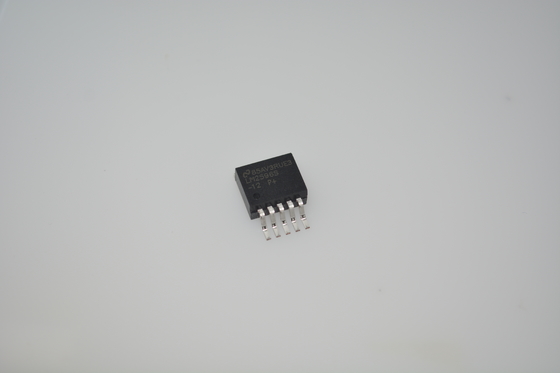

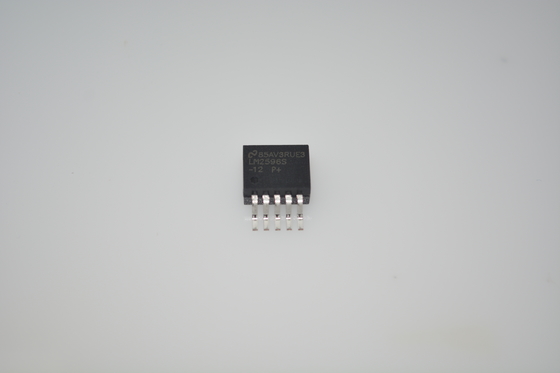

LM2596SX-12 12V 3A Step-Down Converter با ورودی گسترده 4.5V-40V 80٪ کارایی خروجی تنظیم شده، حفاظت حرارتی کم موج و بسته کوچک TO-263 برای تنظیم قدرت قابل اعتماد
ویژگی ها
• محصول جدید در دسترس: LMR51430 4.5 به 36-V، 3-A، 500-kHz و 1.1 MHz تبدیل همزمان
• برای زمان سریعتر به بازار: ✓ TLVM13630 3 به 36-V، 3-A، 200-kHz به 2.2MHz ماژول قدرت
• نسخه های 3.3 ولت، 5 ولت، 12 ولت و خروجی قابل تنظیم
• محدوده ولتاژ خروجی نسخه تنظیم پذیر: 1.2-V تا 37-V ± 4٪ حداکثر در شرایط خط و بار
• در بسته های TO-220 و TO-263 در دسترس است
• جریان بار خروجی 3-A
• محدوده ولتاژ ورودی تا 40 ولت
• فقط چهار قطعه خارجی نیاز دارد
• مشخصات عالی خط و تنظیم بار
• نوسانگر داخلی فرکانس ثابت 150kHz
• قابلیت خاموش کردن TTL
• حالت آماده سازی کم مصرف، IQ، به طور معمول 80 μA
• کارایی بالا
• از محرک های استاندارد به راحتی در دسترس استفاده می کند
• خاموش شدن حرارتی و محافظت از محدوده جریان
• ایجاد یک طراحی سفارشی با استفاده از LM2596 با WEBENCH® Power Designer
درخواست ها
• لوازم خانگی
• زیرساخت های شبکه
• EPOS
• سینمای خانگی
توضیحات
تنظیم کننده های سری LM2596 مدارهای یکپارچه ای هستند که تمام توابع فعال را برای یک تنظیم کننده سوئیچینگ مرحله ای (باک) فراهم می کنند.قادر به رانندگی بار 3-A با تنظیم خط و بار عالیاین دستگاه ها در ولتاژ خروجی ثابت 3.3 ولت، 5 ولت، 12 و یک نسخه خروجی تنظیم پذیر در دسترس هستند.
با نیاز به حداقل تعداد اجزای خارجی، این تنظیم کننده ها برای استفاده آسان هستند و شامل جبران فرکانس داخلی و نوسان دهنده فرکانس ثابت هستند.
سری LM2596 در فرکانس سوئیچینگ 150 kHz کار می کند، بنابراین اجازه می دهد قطعات فیلتر کوچکتر از آنچه که می تواند با تنظیم کننده های سوئیچینگ فرکانس پایین مورد نیاز باشد.در یک بسته استاندارد 5 پین TO-220 با چندین گزینه خم مختلف سرب در دسترس است، و یک بسته نصب سطح 5 پین TO-263
اطلاعات
دسته بندی
|
|
|
مفر
|
|
|
سری
|
|
|
بسته بندی
|
نوار و رول (TR)
نوار برش (CT)
Digi-Reel®
|
|
وضعیت بخش
|
از کار افتاده
|
|
عملکرد
|
قدم به پایین
|
|
پیکربندی خروجی
|
مثبت
|
|
توپولوژی
|
|
|
نوع خروجی
|
|
|
تعداد خروجی
|
1
|
|
ولتاژ - ورودی (دقیقه)
|
4.5 ولت
|
|
ولتاژ - ورودی (حداکثر)
|
۴۰ ولت
|
|
ولتاژ - خروجی (دقیقه / ثابت)
|
|
|
ولتاژ - خروجی (حداکثر)
|
-
|
|
جریان - خروجی
|
|
|
فرکانس - تغییر
|
150kHz
|
|
اصلاح کننده هم زمان
|
نه
|
|
دمای کار
|
-40°C ~ 125°C (TJ)
|
|
نوع نصب
|
ارتفاع سطح
|
|
بسته بندی / کیس
|
|
|
بسته دستگاه تامین کننده
|
TO-263 (DDPAK-5)
|
|
شماره محصول پایه
|
نقاشی
