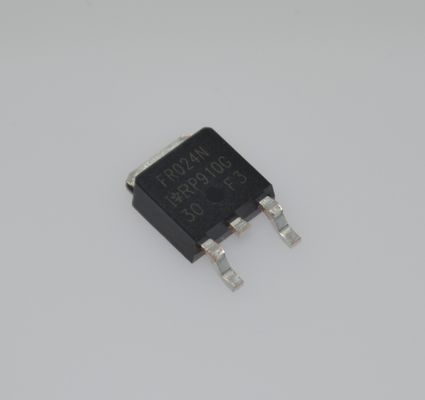

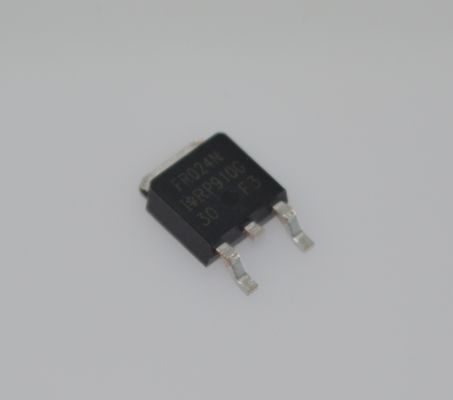

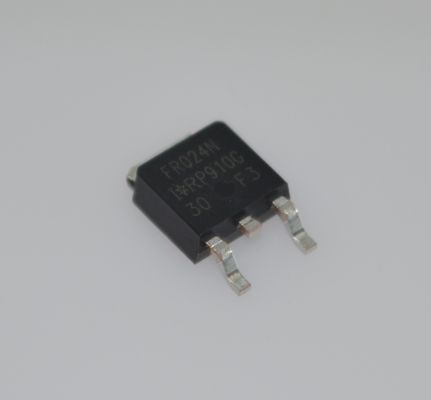

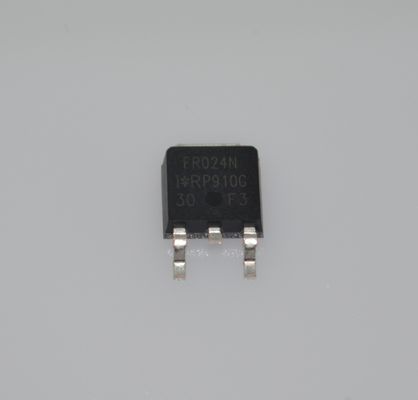

IRFR024NTRPBF 55V 24A N-Channel MOSFET با Ultra-Low 0.028Ω RDS ((on) ، سرعت سریع سوئیچینگ 100٪ Avalanche Tested Compact DPAK Package بدون سرب و سازگار با RoHS

IRFR024NTRPBF 55V 24A MOSFET کانال N با RDS(on) فوق‌العاده کم 0.028Ω، سرعت سوئیچینگ سریع، 100% تست شده در برابر بهمن، پکیج جمع و جور DPAK، بدون سرب و مطابق با RoHS

andnbsp;

کاربردها

کاربردهای درایو موتور برس‌دار

کاربردهای درایو موتور BLDC

مدارهای باتری‌دار

توپولوژی‌های نیمه‌پل و پل کامل

کاربردهای یکسو‌کننده‌های همزمان

منابع تغذیه حالت رزونانس

سوئیچ‌های توان OR-ing و افزونه

مبدل‌های DC/DC و AC/DC

اینورترهای DC/AC

andnbsp;

مزایا

بهبود گیت، بهمن و dV/dt دینامیکی

استحکام، ظرفیت و SOA بهمن کاملاً مشخص شده

قابلیت dV/dt و dI/dt بهبود یافته دیود بدنه

بدون سرب

مطابق با RoHS، بدون هالوژن

andnbsp;

ویژگی‌ها

مشخصات الکتریکی
MOSFET کانال N، حالت تقویت

ولتاژ درین-سورس (V_DSS): 55V

جریان درین پیوسته (l_D):
34A (@25anddeg;C)
23A (@100anddeg;C)
مقاومت روشن (R_DS(on)):
0.0242 (معمولی، V_GS=10V)0
0.0282(حداکثر، V_GS=10V)

ولتاژ آستانه گیت (V_Gs(th)): 2V ~ 4V

حداکثر ولتاژ گیت-سورس (V_Gs): andplusmn;20V
مشخصات سوئیچینگ
ظرفیت ورودی (C_iss): 1100pF (معمولی)

ظرفیت خروجی (C_oss): 300pF (معمولی)

ظرفیت انتقال معکوس (C_rss): 80pF (معمولی)

زمان تاخیر روشن/خاموش (t_d(on)/t_d(off)): سطح نانوثانیه، مناسب برای سوئیچینگ با فرکانس بالا

عملکرد حرارتی
حداکثر اتلاف توان (P_D): 48W(@25anddeg;C)

مقاومت حرارتی (R_andtheta;JA): 62anddeg;C/W (بدون هیت‌سینک)

محدوده دمای کارکرد: -55anddeg;C ~ +175anddeg;C
ویژگی‌های پکیج و مکانیکی
نوع پکیج: TO-252 (DPAK)، نصب سطحی

طراحی مطابق با RoHS، بدون سرب

اندوکتانس پارازیتی کم، بهینه شده برای چیدمان PCB

andnbsp;

اطلاعات

andnbsp;

نقاشی
