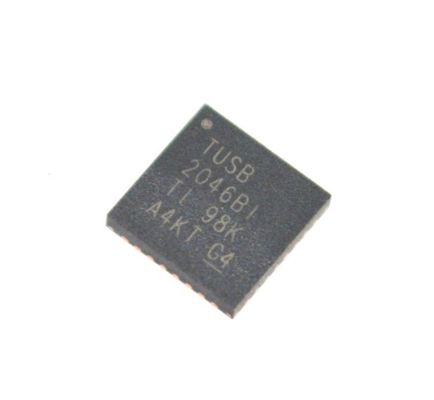

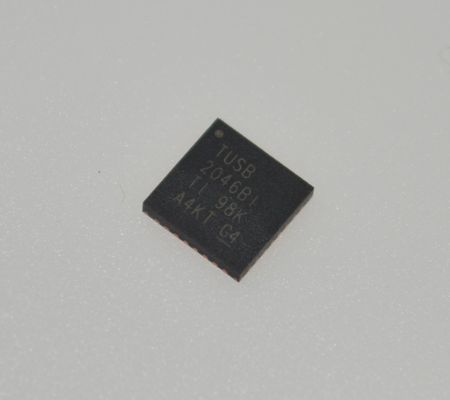

TUSB2046BIRHBR 4-Port USB 2.0 Hub Controller با 12Mbps / 1.5Mbps پشتیبانی از گیرنده های یکپارچه 3.3V عملکرد حالت کم صرفه جویی در انرژی EMI و محدوده دمای صنعتی (-40 ° C تا 85 ° C)

TUSB2046BIRHBR کنترل‌کننده هاب USB 2.0 با 4 پورت با پشتیبانی از 12 مگابیت بر ثانیه/1.5 مگابیت بر ثانیه، فرستنده‌های گیرنده یکپارچه، عملکرد 3.3 ولت، حالت صرفه‌جویی در مصرف برق EMI کم و محدوده دمای صنعتی (-40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد)

andnbsp;

ویژگی‌ها

• کاملاً مطابق با مشخصات USB به عنوان یک هاب با سرعت کامل: TID #30220231

• پکیج 32 پین LQFP (1) با گام ترمینال 0.8 میلی‌متر یا پکیج QFN با گام پین 0.5 میلی‌متر

• منطق ASIC کم‌مصرف 3.3 ولت

• فرستنده‌های گیرنده USB یکپارچه

• پیاده‌سازی ماشین حالت نیازی به برنامه‌نویسی سیستم‌افزار ندارد

• یک پورت بالادست و چهار پورت پایین‌دست

• همه پورت‌های پایین‌دست از عملیات با سرعت کامل و سرعت کم پشتیبانی می‌کنند

• دو حالت منبع تغذیه – حالت خود تغذیه – حالت تغذیه از باس

• سوئیچینگ برق و گزارش جریان بیش از حد به صورت گروهی یا برای هر پورت ارائه می‌شود

• از عملیات تعلیق و ازسرگیری پشتیبانی می‌کند

• از شناسه فروشنده و شناسه محصول قابل برنامه‌ریزی با EEPROM سریال خارجی پشتیبانی می‌کند

• رابط EEPROM 3 حالته امکان اشتراک‌گذاری EEPROM را فراهم می‌کند

• خروجی‌های Push-Pull برای PWRON نیاز به مقاومت‌های Pullup خارجی را از بین می‌برند

• فیلتر نویز روی OVRCUR ایمنی در برابر نوسانات ولتاژ را فراهم می‌کند

• پین‌اوت پکیج امکان PCB 2 لایه را فراهم می‌کند

• انتشار کم EMI با ورودی کریستال 6 مگاهرتز حاصل می‌شود

• از هاب TUSB2040 اثبات‌شده مهاجرت کرده است

• هزینه کمتر از هاب TUSB2040

• عملکرد ESD سیستم پیشرفته

• بدون نیاز به درایور خاص؛ به‌طور یکپارچه با هر سیستم عاملی که از پشتیبانی USB Stack پشتیبانی می‌کند، کار می‌کند

• از عملکرد 6 مگاهرتز از طریق ورودی کریستال یا ساعت ورودی 48 مگاهرتز پشتیبانی می‌کند

andnbsp;

کاربردها

• سیستم‌های کامپیوتری

• ایستگاه‌های اتصال

andnbsp;

توضیحات

TUSB2046x یک دستگاه هاب CMOS 3.3 ولت است که یک پورت بالادست و چهار پورت پایین‌دست را مطابق با مشخصات Universal Serial Bus (USB) به عنوان یک هاب با سرعت کامل ارائه می‌دهد. از آنجایی که این دستگاه با یک ماشین حالت دیجیتال به جای یک میکروکنترلر پیاده‌سازی شده است، نیازی به برنامه‌نویسی سیستم‌افزار نیست. فرستنده‌های گیرنده USB کاملاً مطابق با استاندارد برای همه پورت‌های بالادست و پایین‌دست در ASIC یکپارچه شده‌اند. پورت‌های پایین‌دست از دستگاه‌های با سرعت کامل و سرعت کم با تنظیم خودکار نرخ چرخش با توجه به سرعت دستگاه متصل به پورت‌ها پشتیبانی می‌کنند. پیکربندی پین BUSPWR حالت تغذیه از باس یا حالت خود تغذیه را انتخاب می‌کند.

پیکربندی ورودی GANGED حالت‌های سوئیچینگ برق و تشخیص جریان بیش از حد را برای پورت‌های پایین‌دست تعیین می‌کند. اگر GANGED زیاد باشد، همه خروجی‌های PWRON با هم سوئیچ می‌شوند و اگر OVRCUR فعال شود، همه پورت‌ها به حالت خاموش شدن برق منتقل می‌شوند. اگر GANGED کم باشد، خروجی‌های PWRON و ورودی‌های OVRCUR بر اساس هر پورت عمل می‌کنند.
