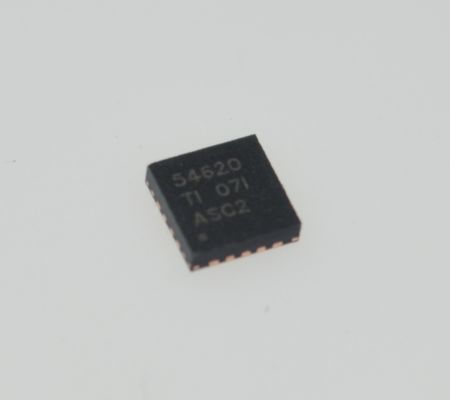

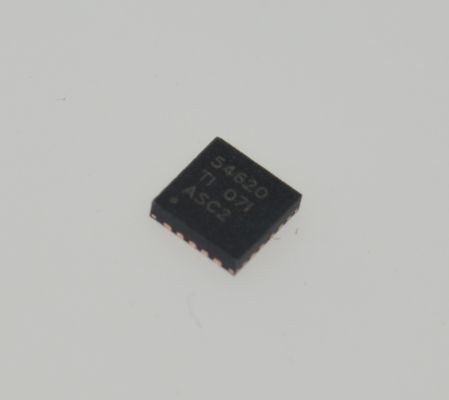

مبدل کاهنده گام با راندمان بالا TPS54620RGYR 6A با ورودی 4.5-17 ولت، خروجی قابل تنظیم، دقت 1.5%، سوئیچینگ 1.2 مگاهرتز، حفاظت حرارتی و سیگنال Power Good

TPS54620RGYR مبدل کاهنده با راندمان بالا 6A با ورودی 4.5-17V خروجی قابل تنظیم 1.5٪ دقت 1.2MHz سوئیچینگ حفاظت حرارتی و سیگنال Power Good

ویژگی ها

• MOSFET های 26 mΩ و 19 mΩ یکپارچه

• ریل برق تقسیم شده: 1.6 ولت تا 17 ولت روی PVIN

• فرکانس سوئیچینگ 200 کیلوهرتز تا 1.6 مگاهرتز

• همگام سازی با ساعت خارجی

• 0.8 ولت و plusmn;1% مرجع ولتاژ بیش از حد دما

• جریان سکون خاموش شدن کم 2-andmicro;A

• راه اندازی یکنواخت در خروجی های از پیش بایاس شده

•andndash;40anddeg;C تا 150anddeg;C محدوده دمای اتصال عملیاتی

• شروع آهسته و توالی برق قابل تنظیم

• مانیتور خروجی Power Good برای ولتاژ کم و اضافه ولتاژ

• قفل ولتاژ کم ورودی قابل تنظیم

برنامه های کاربردی

• سیستم های قدرت توزیع شده با چگالی بالا

• تنظیم بار نقطه ای با عملکرد بالا

• زیرساخت های ارتباطات پهنای باند، شبکه و نوری

شرح

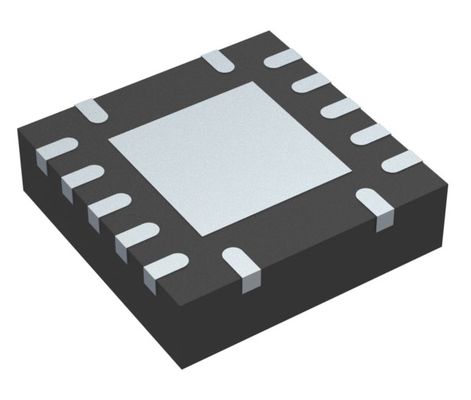

TPS54620 در بسته QFN با 3.50 میلی متر و بار; 3.50 میلی متر با حرارت بهبود یافته، یک مبدل کاهنده همزمان 17 ولت، 6 آمپر است که برای طراحی های کوچک از طریق راندمان بالا و ادغام MOSFET های سمت بالا و سمت پایین بهینه شده است. صرفه جویی بیشتر در فضا از طریق کنترل حالت جریان به دست می آید، که تعداد اجزا را کاهش می دهد، و با انتخاب فرکانس سوئیچینگ بالا، ردپای سلف را کاهش می دهد.

شیب راه اندازی ولتاژ خروجی توسط پین SS/TR کنترل می شود که امکان عملکرد به عنوان منبع تغذیه مستقل یا در موقعیت های ردیابی را فراهم می کند. توالی برق نیز با پیکربندی صحیح فعال و پین های Power Good با تخلیه باز امکان پذیر است.

محدودیت جریان چرخه به چرخه در FET سمت بالا از دستگاه در موقعیت های اضافه بار محافظت می کند و با محدودیت جریان منبع سمت پایین که از فرار جریان جلوگیری می کند، افزایش می یابد. همچنین یک محدودیت جریان غرق شدن سمت پایین وجود دارد که MOSFET سمت پایین را خاموش می کند تا از جریان معکوس بیش از حد جلوگیری شود. خاموش شدن حرارتی قطعه را زمانی که دمای قالب از دمای خاموش شدن حرارتی فراتر رود، غیرفعال می کند.

اطلاعات

نقاشی
