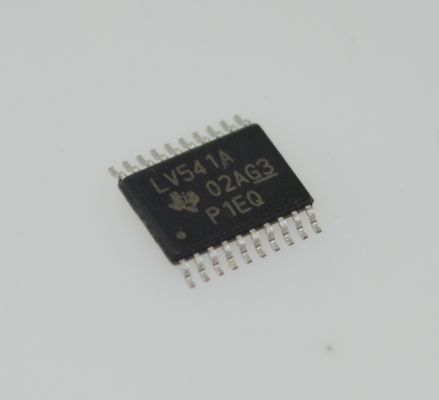

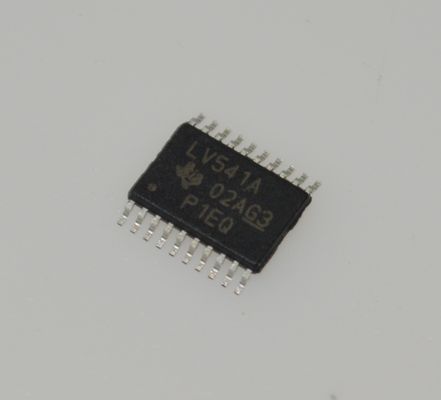

SN74LV541APWR بافر/درایور خط هشت‌تایی با خروجی‌های سه‌حالته تحمل 5.5 ولت درایو 12 میلی‌آمپر TSSOP-20 -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

SN74LV541APWR بافر/درایور خطی هشت‌گانه خروجی‌های سه‌حالته تحمل 5.5 ولت درایو 12 میلی‌آمپر TSSOP-20 -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

ویژگی‌ها

• عملکرد 2 ولت تا 5.5 ولت VCC

• حداکثر tpd 6 نانوثانیه در 5 ولت

• VOLP (جهش زمین خروجی) معمولی وlt; 0.8 ولت در VCC = 3.3 ولت، TA = 25 درجه سانتی‌گراد

• VOHV (افت ولتاژ VOH خروجی) معمولی وgt; 2.3 ولت در VCC = 3.3 ولت، TA = 25 درجه سانتی‌گراد

• پشتیبانی از عملکرد ولتاژ حالت ترکیبی در تمام پورت‌ها

• Ioff از عملکرد حالت خاموش شدن جزئی پشتیبانی می‌کند

• عملکرد قفل‌شدگی بیش از 250 میلی‌آمپر در هر JESD 17

کاربردها

• شبکه‌های هوشمند

• تلویزیون‌ها

• دستگاه‌های تنظیم‌کننده

• صدا

• سرورها

• دوربین‌های مداربسته

• سوئیچ‌های شبکه

• سرگرمی

توضیحات

دستگاه SN74LV541A یک بافر/درایور هشت‌گانه است که برای عملکرد 2 ولت تا 5.5 ولت VCC طراحی شده است.

مشخصات عملکردی

بافرینگ و درایو هشت کاناله:به عنوان یک بافر و درایور خطی هشت کاناله، می‌تواند هشت کانال سیگنال را به طور همزمان مدیریت کند. این می‌تواند به طور موثر قابلیت درایو سیگنال‌ها را افزایش دهد و اطمینان حاصل کند که سیگنال‌ها در طول انتقال از راه دور یا هنگام اتصال به چندین بار پایدار می‌مانند. این دستگاه به طور گسترده در سناریوهایی مانند درایو باس داده و بافر کردن رجیستر آدرس استفاده می‌شود.

خروجی سه‌حالته: این دستگاه دارای عملکرد خروجی سه‌حالته است. هنگامی که ورودی فعال‌سازی خروجی (QEl یا QE) در سطح بالا قرار دارد، هر هشت خروجی وارد حالت امپدانس بالا می‌شوند. این ویژگی به تراشه اجازه می‌دهد تا به طور انعطاف‌پذیر با سایر مدارها کار کند و از تداخل سیگنال جلوگیری کند، که در برنامه‌هایی مانند اشتراک‌گذاری باس بسیار مهم است. پین فعال‌سازی را می‌توان برای تعیین اینکه آیا تراشه سیگنال‌ها را به باس خروجی می‌دهد یا خیر، کنترل کرد.

محدوده ورودی ولتاژ گسترده: ورودی آن می‌تواند ولتاژی تا 5.5 ولت را بپذیرد و از عملکرد در محدوده ولتاژ منبع تغذیه 1.65 ولت تا 3.3 ولت پشتیبانی می‌کند. این ویژگی به آن اجازه می‌دهد تا به راحتی با دستگاه‌های با سطوح ولتاژ مختلف ارتباط برقرار کند. این دستگاه را می‌توان به راحتی با سیستم‌های منطقی 3.3 ولت و 5 ولت تطبیق داد و در نتیجه تطبیق‌پذیری تراشه را در سیستم‌های ولتاژ ترکیبی به میزان زیادی بهبود بخشید و نیاز به مدارهای تبدیل سطح اضافی را کاهش داد.

عملکرد الکتریکی

پردازش سیگنال با سرعت بالا: این دستگاه دارای زمان تاخیر انتشار کوتاهی است و می‌تواند به سرعت به تغییرات سیگنال‌های ورودی در مقادیر معمولی پاسخ دهد و به انتقال داده با سرعت بالا دست یابد. به عنوان مثال، در برخی از سیستم‌های ارتباطی یا تجهیزات جمع‌آوری داده با سرعت بالا که به نرخ انتقال داده بالا نیاز دارند، می‌تواند اطمینان حاصل کند که داده‌ها به موقع و دقیق پردازش و منتقل می‌شوند، بدون از دست رفتن داده یا کاهش عملکرد سیستم به دلیل تاخیر سیگنال.

طراحی مصرف برق کم: در حالی که عملکرد بالایی را تضمین می‌کند، مصرف جریان منبع تغذیه کم را حفظ می‌کند، که به کاهش مصرف برق کل سیستم کمک می‌کند. این امر به ویژه برای دستگاه‌های باتری‌دار یا سناریوهای کاربردی با الزامات سختگیرانه مصرف برق (مانند دستگاه‌های الکترونیکی قابل حمل، گره‌های اینترنت اشیا و غیره) مهم است، زیرا می‌تواند به طور موثر عمر باتری دستگاه‌ها را افزایش داده و راندمان استفاده از انرژی را بهبود بخشد.

قابلیت جریان خروجی بالا: این دستگاه می‌تواند جریان خروجی کافی برای درایو بارهای مختلف فراهم کند. چه بار سبک باشد و چه بار نسبتاً سنگین، می‌تواند سیگنال‌ها را به طور پایدار خروجی دهد و از عملکرد عادی دستگاه‌های متصل اطمینان حاصل کند و قابلیت کاربرد تراشه را در شرایط بار مختلف افزایش دهد.

مشخصات فیزیکی

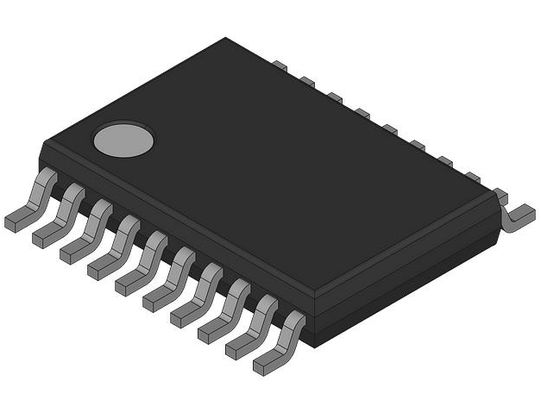

بسته نصب سطحی: این دستگاه از فرم بسته نصب سطحی TSSOp - 20 (بسته کوچک با انقباض نازک - 20 پین) استفاده می‌کند. این بسته دارای مزایای اندازه کوچک و اشغال فضای کم است که برای الزامات طراحی بردهای مدار چاپی (PCB) مدرن با چگالی بالا بسیار مناسب است و می‌تواند ادغام‌های عملکردی بیشتری را در فضای PCB محدود محقق کند.

طرح‌بندی پین بهینه شده: پین‌های ورودی و خروجی آن در طرف مقابل بسته توزیع شده‌اند. این روش طرح‌بندی راحتی زیادی را برای طراحی و طرح‌بندی بردهای مدار چاپی (PCB) فراهم می‌کند. هنگامی که مهندسان سیم‌کشی PCB را انجام می‌دهند، می‌توانند مسیرهای سیگنال را راحت‌تر برنامه‌ریزی کنند، پیچیدگی سیم‌کشی و تداخل سیگنال را کاهش دهند و قابلیت اطمینان و پایداری طراحی مدار را بهبود بخشند.

محدوده دمای عملیاتی: این دستگاه می‌تواند به طور معمول در محدوده دمایی گسترده -40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد کار کند، که به آن امکان می‌دهد با محیط‌های کاری مختلف سازگار شود. چه در محیط‌های صنعتی با دمای بالا و چه در سناریوهای کاربردی در فضای باز با دمای پایین، می‌تواند به طور قابل اعتماد کار کند و از عملکرد مداوم و پایدار تجهیزات اطمینان حاصل کند.
