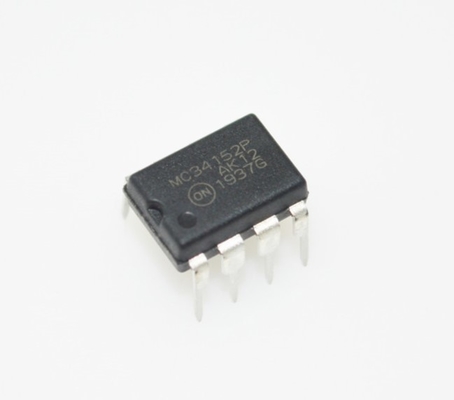

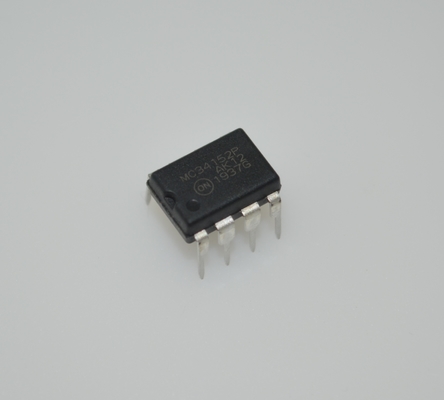

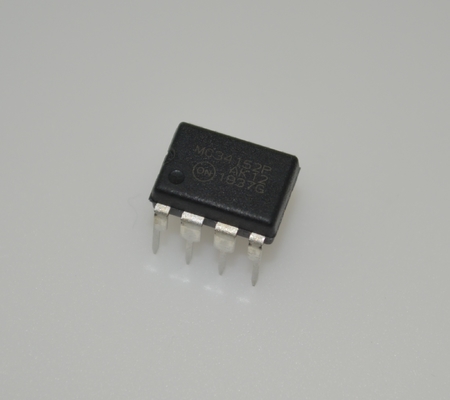

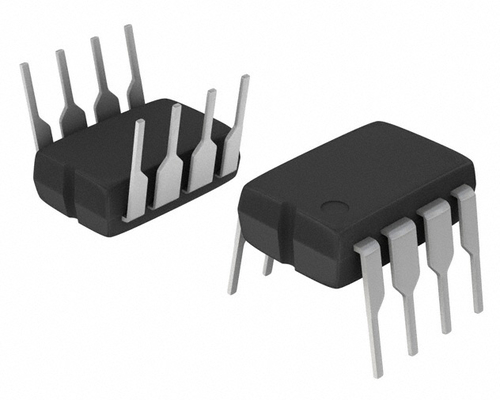

MC34152PG راننده دوگانه MOSFET 1.5A حداکثر جریان 12V-18V تامین 50ns افزایش / کاهش DIP-8 -40°C تا +85°C

MC34152PG درایور MOSFET دوگانه 1.5A جریان پیک 12V-18V منبع تغذیه 50ns Rise/Fall DIP-8 -40anddeg;C تا +85anddeg;C

andnbsp;

ویژگی ها

andbull; دو کانال مستقل با خروجی های 1.5 A Totem Pole

andbull; زمان های Rise و Fall خروجی 15 نانوثانیه با بار 1000 pF

andbull; ورودی های سازگار با CMOS/LSTTL با هیسترزیس

andbull; قفل ولتاژ پایین با هیسترزیس

andbull; جریان آماده به کار کم

andbull; عملکرد با فرکانس بالا

andbull; عملکرد سیستم پیشرفته با IC های کنترل رگولاتور سوئیچینگ مشترک

andbull; پیشوند NCV برای خودرو و سایر برنامه های کاربردی که نیاز به کنترل سایت و تغییر دارند

andbull; اینها دستگاه های Pbandminus;Free و Halideandminus;Free هستند

andnbsp;

شرح

MC34152/MC33152 درایورهای دوگانه غیر معکوس با سرعت بالا هستند که به طور خاص برای برنامه هایی طراحی شده اند که به سیگنال های دیجیتال با جریان کم نیاز دارند تا بارهای خازنی بزرگ را با سرعت های زیاد هدایت کنند. این دستگاه ها دارای جریان ورودی کم هستند که آنها را با منطق CMOS/LSTTL سازگار می کند، هیسترزیس ورودی برای سوئیچینگ خروجی سریع که مستقل از زمان انتقال ورودی است، و دو خروجی totem pole با جریان بالا که ایده آل برای هدایت MOSFET های قدرت هستند. همچنین یک قفل ولتاژ پایین با هیسترزیس برای جلوگیری از عملکرد نامنظم سیستم در ولتاژهای منبع تغذیه کم گنجانده شده است.

برنامه های کاربردی معمولی شامل منابع تغذیه سوئیچینگ، مبدل های dcandminus;toandminus;dc، مضاعف کننده/اینورترهای ولتاژ پمپ شارژ خازن و کنترل کننده های موتور است.

این دستگاه در بسته های dualandminus;inandminus;line و نصب سطحی موجود است.

andnbsp;

مرحله ورودی

ورودی های منطقی دارای 170 میلی ولت هیسترزیس با آستانه ورودی در 1.67 ولت هستند. آستانه های ورودی نسبت به VCC حساس نیستند و این دستگاه را مستقیماً با خانواده های منطقی CMOS و LSTTL در کل محدوده ولتاژ عملیاتی آن سازگار می کند. هیسترزیس ورودی سوئیچینگ خروجی سریع را فراهم می کند که مستقل از زمان انتقال سیگنال ورودی است و از نوسانات خروجی در هنگام عبور از آستانه های ورودی جلوگیری می کند. ورودی ها به گونه ای طراحی شده اند که دامنه سیگنال را از زمین تا VCC بپذیرند. این به خروجی یک کانال اجازه می دهد تا مستقیماً ورودی کانال دوم را برای عملکرد masterandminus;slave هدایت کند. هر ورودی دارای یک مقاومت pulldown 30 k است به طوری که یک ورودی باز متصل نشده باعث می شود خروجی درایو مرتبط در یک حالت کم شناخته شده باشد.

مرحله خروجی

هر خروجی درایو totem pole قادر به تامین و غرق شدن تا 1.5 A با مقاومت 'onandrsquo' معمولی 2.4 در 1.0 A است. مقاومت 'onandrsquo' کم اجازه می دهد تا جریان های خروجی بالا در VCC پایین تر از درایورهای CMOS مقایسه ای به دست آید. هر خروجی دارای یک مقاومت pulldown 100 k است تا گیت MOSFET را زمانی که VCC کمتر از 1.4 ولت است، کم نگه دارد. هیچ حفاظت از جریان بیش از حد یا حرارتی در دستگاه طراحی نشده است، بنابراین باید از اتصال کوتاه خروجی به VCC یا زمین اجتناب شود.

اندوکتانس انگلی در سری با بار باعث می شود خروجی های درایور در طول انتقال turnandminus;on بالاتر از VCC و در طول انتقال turnandminus;off زیر زمین حلقه بزنند. با درایورهای CMOS، این حالت عملکرد می تواند باعث ایجاد یک شرایط قفل خروجی مخرب شود. MC34152 در برابر قفل خروجی مقاوم است. خروجی های درایو شامل یک دیود داخلی به VCC برای بستن گذرهای ولتاژ مثبت هستند. هنگام کار با VCC در 18 ولت، باید از بای پس منبع تغذیه مناسب برای جلوگیری از تجاوز حلقه خروجی از حداکثر رتبه 20 ولت دستگاه استفاده کرد. گذرهای خروجی منفی توسط ترانزیستور pullup NPN داخلی بسته می شوند. از آنجایی که ولتاژ منبع کامل در سراسر ترانزیستور pullup NPN در طول گذایای خروجی منفی اعمال می شود، اتلاف توان در فرکانس های بالا می تواند بیش از حد شود. شکل های 19، 20 و 21 روشی را برای استفاده از گیره های دیود Schottky خارجی برای کاهش اتلاف توان درایور نشان می دهند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
