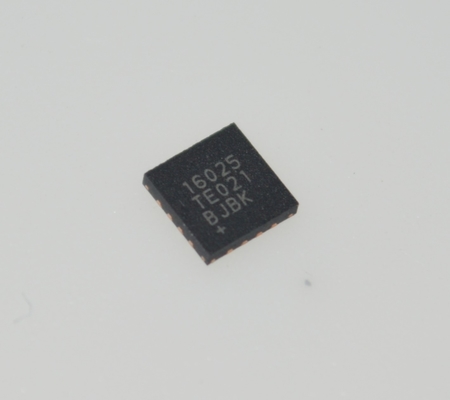

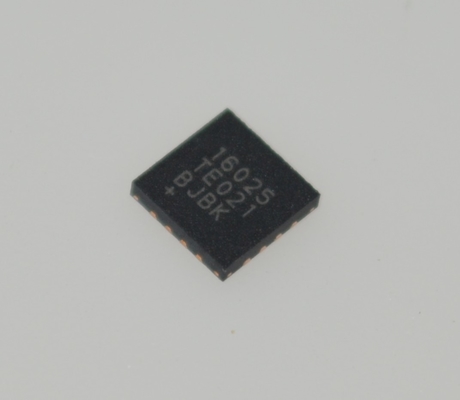

MAX16025TE+ مانیتور ولتاژ 4 کانال آستانه های تنظیم شده I2C رابط 2.5 تا 5.5 ولت تامین TQFN-16 -40 °C تا +125 °C

MAX16025TE+ مانیتور ولتاژ 4 کاناله آستانه‌های قابل تنظیم رابط I2C منبع تغذیه 2.5-5.5 ولت TQFN-16 -40anddeg;C تا +125anddeg;C

andnbsp;

ویژگی‌ها

محدوده ولتاژ عملیاتی 2.2 ولت تا 28 ولت

آستانه‌های ثابت برای سیستم‌های 3.3 ولت، 2.5 ولت، 1.8 ولت، 1.5 ولت و 1.2 ولت

مانیتورهای آستانه قابل تنظیم با دقت 1.5٪ ولتاژها را تا 0.5 ولت

آستانه‌های ثابت با دقت 2.7٪ در دمای بالا

زمان‌بندی تاخیر ثابت (140 میلی‌ثانیه حداقل) / قابل تنظیم با خازن

خروجی‌های مستقل Open-Drain/Push-Pull

ورودی‌های فعال‌سازی برای هر ولتاژ مانیتور شده

9 گزینه آستانه قابل انتخاب منطقی

ورودی‌های تنظیم مجدد دستی و انتخاب تحمل (5٪/10٪)

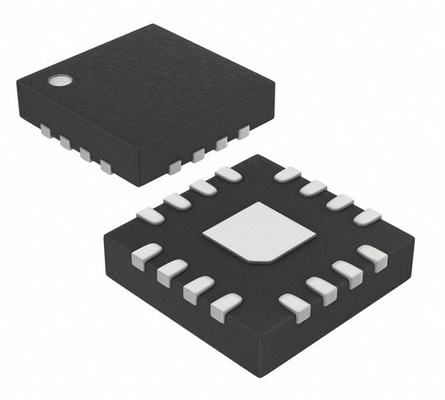

بسته TQFN کوچک، 4 میلی‌متر x 4 میلی‌متر

به طور کامل از -40anddeg;C تا +125anddeg;C مشخص شده است

andnbsp;

کاربردها

سیستم‌های چند ولتاژی

منابع DC-DC

سرورها/ایستگاه‌های کاری

سیستم‌های ذخیره‌سازی

تجهیزات شبکه/مخابرات

andnbsp;

توضیحات

MAX16025andndash;MAX16030 مانیتورها و سکوئنسرهای ولتاژ دوگانه/سه‌گانه/چهارگانه هستند که در یک بسته TQFN کوچک ارائه می‌شوند. این دستگاه‌ها انعطاف‌پذیری طراحی فوق‌العاده‌ای را ارائه می‌دهند زیرا به آستانه‌های ثابت و قابل تنظیم اجازه می‌دهند از طریق ورودی‌های منطقی انتخاب شوند و زمان‌بندی توالی را از طریق خازن‌های خارجی کوچک ارائه می‌دهند. این دستگاه‌های همه‌کاره برای استفاده در طیف گسترده‌ای از برنامه‌های چند ولتاژی ایده‌آل هستند.

همانطور که ولتاژ در هر ورودی مانیتور شده از آستانه مربوطه خود فراتر می‌رود، خروجی مربوطه پس از یک تاخیر انتشار یا یک تاخیر زمانی تنظیم شده با خازن، بالا می‌رود. هنگامی که ولتاژ به زیر آستانه خود می‌رسد، خروجی مربوطه پس از یک تاخیر انتشار پایین می‌آید. هر مدار آشکارساز همچنین شامل ورودی فعال‌سازی خود است که به خروجی‌های power-good اجازه می‌دهد به طور مستقل خاموش شوند. خروجی مستقل برای هر آشکارساز با پیکربندی push-pull یا open-drain در دسترس است که نسخه open-drain قادر به پشتیبانی از ولتاژهایی تا 28 ولت است، بنابراین به آنها اجازه می‌دهد تا با ورودی‌های خاموش و فعال‌سازی رگولاتورهای DC-DC مختلف ارتباط برقرار کنند. هر آشکارساز می‌تواند به طور مستقل به عنوان چهار مدار نظارتی جداگانه عمل کند یا می‌تواند به صورت زنجیره‌ای متصل شود تا توالی منبع تغذیه کنترل شده را ارائه دهد.

MAX16025andndash;MAX16030 همچنین شامل یک عملکرد تنظیم مجدد است که فقط پس از اینکه تمام ولتاژهای مانیتور شده به طور مستقل از آستانه خود فراتر رفتند، غیرفعال می‌شود. زمان‌بندی تنظیم مجدد به صورت داخلی ثابت است یا می‌تواند به صورت خارجی تنظیم شود. این دستگاه‌ها در یک بسته TQFN 4 میلی‌متری x 4 میلی‌متری ارائه می‌شوند و به طور کامل از -40anddeg;C تا +125anddeg;C مشخص شده‌اند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
