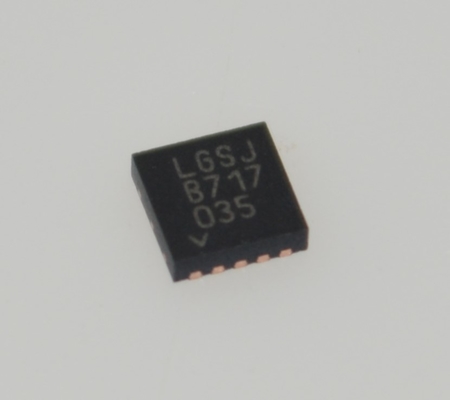

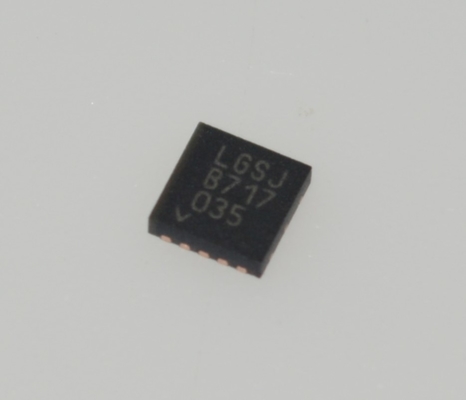

LT3042EDD سر و صدا فوق العاده کم LDO 0.8μV RMS سر و صدا 76dB PSRR @ 1MHz 1.8-20V ورودی 3mm × 3mm DFN-8 -40 °C تا + 125 °C

LT3042EDD LDO با نویز فوق‌العاده کم، نویز RMS 0.8 میکروولت، PSRR 76dB در 1MHz، ورودی 1.8-20V، 3mm×3mm DFN-8، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andnbsp;

ویژگی‌ها

andnbsp;نویز RMS فوق‌العاده کم: 0.8 میکروولت RMS (10Hz تا 100kHz)

andnbsp;نویز نقطه‌ای فوق‌العاده کم: 2 نانوولت/√Hz در 10kHz

andnbsp;PSRR فوق‌العاده بالا: 79dB در 1MHz

andnbsp;جریان خروجی: 200mA

andnbsp;محدوده ولتاژ ورودی گسترده: 1.8V تا 20V

andnbsp;یک خازن واحد نویز و PSRR را بهبود می‌بخشد

andnbsp;جریان پین SET 100 میکروآمپر: دقت اولیه ±1%

andnbsp;ولتاژ خروجی برنامه‌پذیر با یک مقاومت

andnbsp;پهنای باند بالا: 1MHz

andnbsp;محدودیت جریان قابل برنامه‌ریزی

andnbsp;ولتاژ افت کم: 350mV

andnbsp;محدوده ولتاژ خروجی: 0V تا 15V

andnbsp;Power Good قابل برنامه‌ریزی

andnbsp;قابلیت راه‌اندازی سریع

andnbsp;فعال/UVLO دقیق

andnbsp;قابل موازی‌سازی برای نویز کمتر و جریان بالاتر

andnbsp;محدودیت جریان داخلی با Foldback

andnbsp;حداقل خازن خروجی: 4.7 میکروفاراد سرامیکی

andnbsp;محافظت از باتری معکوس و جریان معکوس

در بسته‌های 10-Lead MSOP و 3mm × 3mm DFN

andnbsp;

کاربردها

andnbsp;منابع تغذیه RF: PLL، VCO، میکسر، LNA

andnbsp;ابزار دقیق با نویز بسیار کم

andnbsp;مبدل‌های داده با سرعت بالا/دقت بالا

andnbsp;کاربردهای پزشکی: تصویربرداری، تشخیص

andnbsp;منابع تغذیه دقیق

andnbsp;رگولاتور پس از سوئیچینگ

andnbsp;

شرح

LTandreg;3042 یک رگولاتور خطی با افت ولتاژ کم و عملکرد بالا است که دارای معماری نویز فوق‌العاده کم و PSRR فوق‌العاده بالای LTC برای تامین انرژی برنامه‌های RF حساس به نویز است. LT3042 که به عنوان یک مرجع جریان دقیق و به دنبال آن یک بافر ولتاژ با عملکرد بالا طراحی شده است، می‌تواند به راحتی موازی شود تا نویز را بیشتر کاهش دهد، جریان خروجی را افزایش دهد و گرما را روی PCB پخش کند.

این دستگاه 200mA را با ولتاژ افت معمولی 350mV تامین می‌کند. جریان سکون عملیاتی اسمی 2mA است و به <<1 میکروA در خاموش شدن می‌رسد. محدوده ولتاژ خروجی گسترده LT3042 (0V تا 15V) در حالی که عملکرد بهره واحد را حفظ می‌کند، نویز خروجی، PSRR، پهنای باند و تنظیم بار تقریباً ثابتی را مستقل از ولتاژ خروجی برنامه‌ریزی شده فراهم می‌کند. علاوه بر این، رگولاتور دارای محدودیت جریان قابل برنامه‌ریزی، قابلیت راه‌اندازی سریع و Power Good قابل برنامه‌ریزی برای نشان دادن تنظیم ولتاژ خروجی است.

LT3042 با حداقل خازن خروجی سرامیکی 4.7 میکروفاراد پایدار است. حفاظت داخلی شامل حفاظت از باتری معکوس، حفاظت از جریان معکوس، محدودیت جریان داخلی با foldback و محدودیت حرارتی با هیسترزیس است. LT3042 در بسته‌های 10-Lead MSOP و 3mm × 3mm DFN با افزایش حرارتی موجود است.
