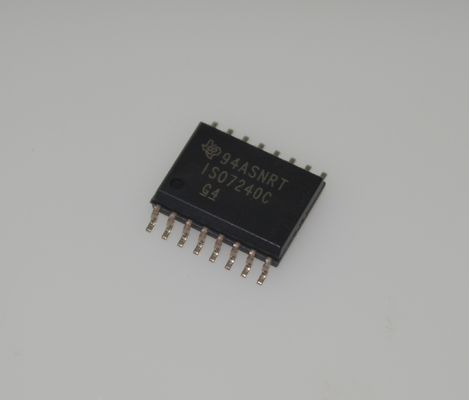

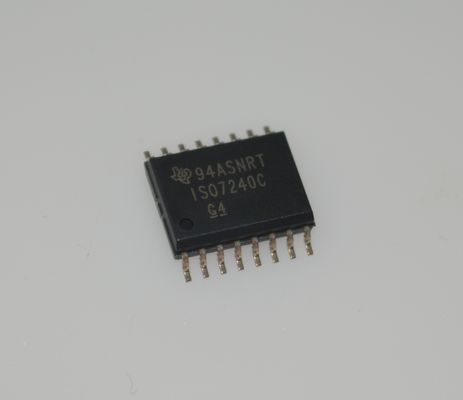

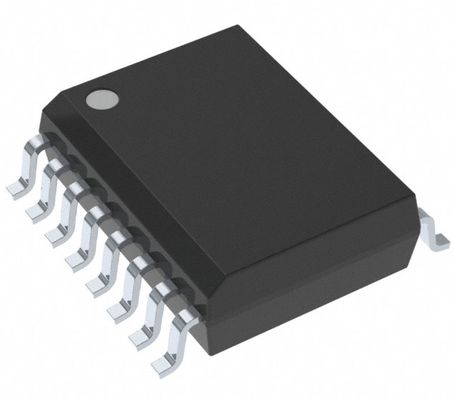

ISO7240CDWR 4-Channel Digital Isolator با سرعت 100Mbps CMTI بالا (50kV/μs) طیف گسترده ای از تامین (3V-5.5V) قدرت کم حفاظت ESD قوی و بسته SOIC-16

جداکننده دیجیتال 4 کاناله ISO7240CDWR با سرعت 100 مگابیت بر ثانیه، CMTI بالا (50 کیلوولت بر میکروثانیه)، محدوده ولتاژ تغذیه وسیع (3 ولت تا 5.5 ولت)، توان کم، حفاظت ESD قوی و بسته SOIC-16

ویژگی ها

• گزینه های نرخ سیگنالینگ 25 و 150 مگابیت بر ثانیه - انحراف خروجی کانال به کانال کم؛ حداکثر 1 نانوثانیه - اعوجاج کم عرض پالس (PWD)؛ حداکثر 2 نانوثانیه - محتوای لرزش کم؛ 1 نانوثانیه معمولی در 150 مگابیت بر ثانیه

• خروجی پیش فرض قابل انتخاب (ISO7240CF)

• > 25 سال عمر در ولتاژ کاری نامی (به پیش بینی عمر ایزولاسیون مراجعه کنید)

• حفاظت ESD 4 کیلو ولت

• با تغذیه 3.3 ولت یا 5 ولت کار می کند

• ایمنی الکترومغناطیسی بالا (به ایمنی میدان مغناطیسی جداکننده دیجیتال ISO72x مراجعه کنید)

• محدوده دمای عملیاتی -40 درجه سانتیگراد تا +125 درجه سانتیگراد

• گواهینامه های مرتبط با ایمنی: - DIN EN IEC 60747-17 (VDE 0884-17) - برنامه شناسایی اجزای UL 1577 - IEC 61010-1، گواهینامه IEC 62368-1

برنامه های کاربردی

• اتوماسیون کارخانه - Modbus - Profibus™ - باس های داده DeviceNet™

• رابط جانبی کامپیوتر

• رابط کنترل سروو

• جمع آوری داده ها

شرح

دستگاه های ISO7240x، ISO7241x و ISO7242x جداکننده های دیجیتال چهار کاناله با پیکربندی های کانال متعدد و عملکردهای فعال سازی خروجی هستند. این دستگاه ها دارای بافرهای ورودی منطقی و خروجی منطقی هستند که توسط مانع ایزولاسیون دی اکسید سیلیکون (SiO2) شرکت Texas Instrument از هم جدا شده اند. این دستگاه ها که همراه با منابع تغذیه ایزوله استفاده می شوند، به مسدود کردن ولتاژ بالا، ایزوله کردن زمین ها و جلوگیری از ورود جریان های نویز به زمین محلی و تداخل یا آسیب رساندن به مدارهای حساس کمک می کنند.

خانواده دستگاه های ISO7240x دارای هر چهار کانال در یک جهت هستند. خانواده دستگاه های ISO7241x دارای سه کانال در یک جهت و یک کانال در جهت مخالف هستند. خانواده دستگاه های ISO7242x دارای دو کانال در هر جهت هستند.

دستگاه های دارای پسوند C (گزینه C) دارای آستانه های ورودی TTL و یک فیلتر نویز در ورودی هستند که از عبور پالس های گذرا به خروجی دستگاه جلوگیری می کند. دستگاه های دارای پسوند M (گزینه M) دارای آستانه های ورودی CMOS VCC/2 هستند و فیلتر نویز ورودی یا تاخیر انتشار اضافی را ندارند.

دستگاه ISO7240CF دارای یک عملکرد غیرفعال کردن ورودی در پین 7 و یک عملکرد خروجی ایمن در برابر خرابی با قابلیت انتخاب بالا یا پایین با پین CTRL (پین 10) است. خروجی ایمن در برابر خرابی زمانی که یک منطق بالا روی پین CTRL قرار می گیرد یا پین متصل نشده است، یک منطق بالا است. اگر یک سیگنال منطقی پایین به پین CTRL اعمال شود، خروجی ایمن در برابر خرابی به یک حالت خروجی منطقی پایین تبدیل می شود. عملکرد غیرفعال کردن ورودی دستگاه ISO7240CF از عبور داده ها از مانع ایزولاسیون به خروجی جلوگیری می کند. هنگامی که ورودی ها غیرفعال می شوند یا VCC1 خاموش می شود، خروجی ها توسط پین CTRL تنظیم می شوند.

این دستگاه ها را می توان از تغذیه های 3.3 ولت یا 5 ولت در هر دو طرف، در هر ترکیبی تغذیه کرد. پین های ورودی سیگنال بدون توجه به سطح ولتاژ تغذیه مورد استفاده، 5 ولت تحمل می کنند.

این دستگاه ها برای عملکرد در محدوده دمای محیط -40 درجه سانتیگراد تا +125 درجه سانتیگراد مشخص شده اند.
