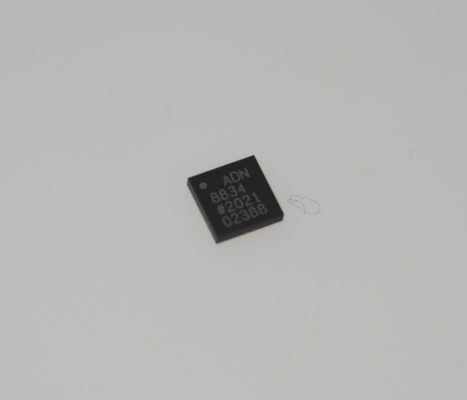

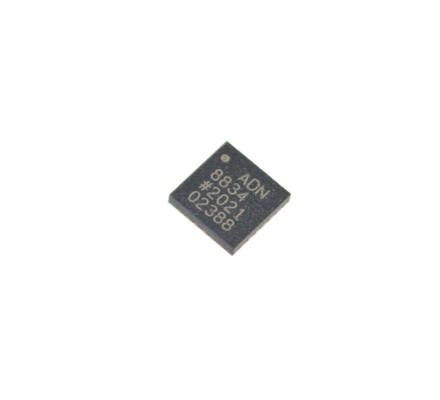

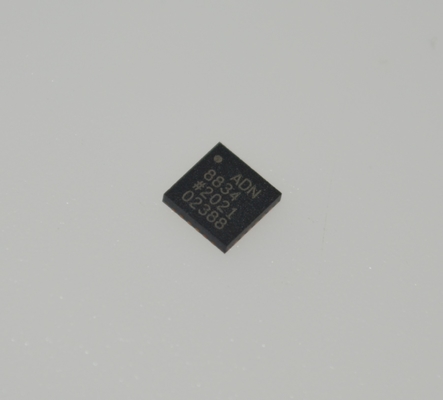

ADN8834ACPZ-R7 کنترل‌کننده TEC 3A با پایداری ±2.5°C، منبع تغذیه 2.7-5.5 ولت، رابط I2C، LFCSP-32، -40°C تا +85°C

ADN8834ACPZ-R7 کنترلر TEC 3A و پایداری ±2.5 درجه سانتیگراد، منبع تغذیه 2.7-5.5 ولت، رابط I2C، LFCSP-32، -40 درجه سانتیگراد تا +85 درجه سانتیگراد

ویژگی ها

► معماری تک سلف با راندمان بالا و ثبت شده

► MOSFET های RDSON کم یکپارچه برای کنترلر TEC

► نظارت بر عملکرد ولتاژ و جریان TEC

► بدون نیاز به مقاومت حسگر خارجی

► تنظیمات محدودیت جریان گرمایش و سرمایش TEC مستقل

► ولتاژ TEC حداکثر قابل برنامه ریزی

► فرکانس سوئیچینگ درایور PWM 2.0 مگاهرتز

► همگام سازی خارجی

► دو تقویت کننده چاپر ریل تو ریل، بدون انحراف، یکپارچه

► قادر به استفاده از سنسورهای حرارتی NTC یا RTD

► خروجی مرجع 2.50 ولت با دقت 1٪

► نشانگر قفل دما

► موجود در یک WLCSP 25-ball، 2.5 میلی متر × 2.5 میلی متر یا در یک LFCSP 24-lead، 4 میلی متر × 4 میلی متر

► دارای گواهی AEC-Q100 برای کاربردهای خودرو

کاربردها

► کنترل دمای TEC

► ماژول های نوری

► تقویت کننده های فیبر نوری

► سیستم های شبکه نوری

► ابزارهایی که نیاز به کنترل دمای TEC دارند

توضیحات کلی

ADN88341 یک کنترلر TEC یکپارچه با یک کنترلر TEC یکپارچه است. این دستگاه دارای یک مرحله توان خطی، یک مرحله توان مدولاسیون عرض پالس (PWM) و دو تقویت کننده عملیاتی ریل تو ریل، بدون انحراف است. کنترلر خطی با درایور PWM برای کنترل MOSFET های قدرت داخلی در پیکربندی H-bridge کار می کند. با اندازه گیری ولتاژ بازخورد سنسور حرارتی و استفاده از تقویت کننده های عملیاتی یکپارچه به عنوان یک جبران کننده متناسب انتگرالی مشتق (PID) برای تنظیم سیگنال، ADN8834 جریان را از طریق یک TEC هدایت می کند تا دمای یک دیود لیزری یا یک جزء غیرفعال متصل به ماژول TEC را به دمای هدف برنامه ریزی شده برساند.

ADN8834 از ترمیستورهای ضریب دمای منفی (NTC) و همچنین آشکارسازهای دمای مقاومتی (RTD) ضریب دمای مثبت (PTC) پشتیبانی می کند. دمای هدف به عنوان یک ورودی ولتاژ آنالوگ از یک مبدل دیجیتال به آنالوگ (DAC) یا از یک تقسیم کننده مقاومت خارجی تنظیم می شود.

حلقه کنترل دمای ADN8834 توسط جبران PID با استفاده از تقویت کننده های چاپر بدون انحراف داخلی تثبیت می شود. ولتاژ مرجع داخلی 2.50 ولت یک خروجی با دقت 1٪ ارائه می دهد که برای بایاس کردن یک پل حسگر دما ترمیستور و همچنین یک شبکه تقسیم کننده ولتاژ برای برنامه ریزی محدودیت های حداکثر جریان و ولتاژ TEC برای هر دو حالت گرمایش و سرمایش استفاده می شود. با تقویت کننده های چاپر بدون انحراف، پایداری دمای طولانی مدت بسیار خوبی از طریق یک حلقه کنترل دمای آنالوگ مستقل حفظ می شود.

اطلاعات

نقاشی
