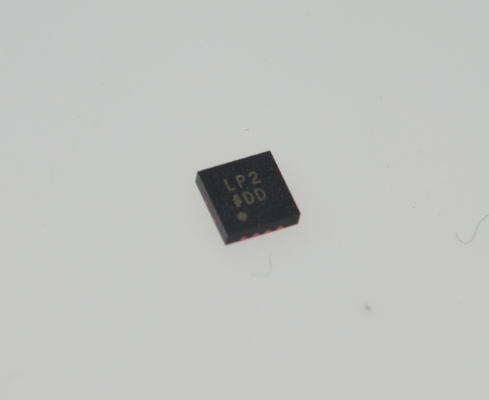

ADM7172ACPZ-R7 6.5V 2A LDO با نویز فوق‌العاده کم، نویز 1 میکروولت RMS، PSRR 75dB در 1 مگاهرتز، ورودی 2.3 تا 6.5 ولت، LFCSP-8، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

ADM7172ACPZ-R7 6.5V 2A LDO با نویز فوق‌العاده کم، نویز 1 میکروولت RMS، PSRR 75dB @1MHz، ورودی 2.3-6.5V، LFCSP-8، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

ویژگی‌ها

محدوده ولتاژ ورودی: 2.3 ولت تا 6.5 ولت

حداکثر جریان بار: 2 آمپر

نویز کم: 5 میکروولت rms مستقل از ولتاژ خروجی در

100 هرتز تا 100 کیلوهرتز

پاسخ گذرا سریع: 1.5 میکروثانیه برای گام بار 1 میلی‌آمپر تا 1.5 آمپر

PSRR 60 دسی‌بل در 100 کیلوهرتز

ولتاژ افت کم: 172 میلی‌ولت در بار 2 آمپر، VOUT = 3 ولت

دقت اولیه: -0.5٪ (حداقل)، +1٪ (حداکثر)

دقت در طول خط، بار و دما: ±1.5٪

جریان سکون، IGND = 0.7 میلی‌آمپر بدون بار

جریان خاموش کم: 0.25 میکروآمپر در VIN = 5 ولت

پایدار با خازن خروجی سرامیکی کوچک 4.7 میکروفاراد

گزینه‌های ولتاژ خروجی قابل تنظیم و ثابت: 1.2 ولت تا 5.0 ولت

خروجی قابل تنظیم از 1.2 ولت تا VIN - VDO

فعال‌سازی دقیق

شروع نرم قابل تنظیم

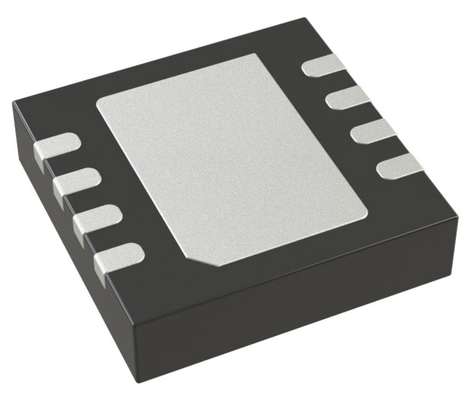

بسته 8 پین 3 میلی‌متر × 3 میلی‌متر LFCSP

 کاربردها

تنظیم برای برنامه‌های حساس به نویز: مدارهای ADC و DAC،

تقویت‌کننده‌های دقیق، PLL/VCO و ICهای ساعت‌زنی

ارتباطات و زیرساخت

پزشکی و مراقبت‌های بهداشتی

صنعتی و ابزار دقیق

توضیحات کلی

ADM7172 یک رگولاتور خطی افت ولتاژ کم (LDO) CMOS است که از 2.3 ولت تا 6.5 ولت کار می‌کند و تا 2 آمپر جریان خروجی ارائه می‌دهد. این LDO با جریان خروجی بالا برای تنظیم مدارهای آنالوگ و سیگنال مختلط با عملکرد بالا که از 6 ولت تا 1.2 ولت کار می‌کنند، ایده‌آل است. با استفاده از یک معماری اختصاصی پیشرفته، این دستگاه رد منبع تغذیه بالا و نویز کم را فراهم می‌کند و پاسخ گذرا خط و بار عالی را تنها با یک خازن خروجی سرامیکی کوچک 4.7 میکروفاراد به دست می‌آورد. پاسخ گذرا بار معمولاً 1.5 میکروثانیه برای یک گام بار 1 میلی‌آمپر تا 1.5 آمپر است.

ADM7172 در 17 گزینه ولتاژ خروجی ثابت موجود است. ولتاژهای زیر از موجودی انبار در دسترس هستند: 1.3 ولت، 1.8 ولت، 2.5 ولت، 3.0 ولت، 3.3 ولت، 4.2 ولت و 5.0 ولت. ولتاژهای اضافی که با سفارش ویژه در دسترس هستند عبارتند از: 1.5 ولت، 1.85 ولت، 2.0 ولت، 2.2 ولت، 2.7 ولت، 2.75 ولت، 2.8 ولت، 2.85 ولت، 3.8 ولت و 4.6 ولت. یک نسخه قابل تنظیم نیز موجود است که ولتاژهای خروجی را از 1.2 ولت تا VIN - VDO با یک تقسیم‌کننده فیدبک خارجی امکان‌پذیر می‌کند.

جریان هجومی را می‌توان با تنظیم زمان راه‌اندازی از طریق پین شروع نرم کنترل کرد. زمان راه‌اندازی معمولی با یک خازن شروع نرم 1 نانوفاراد 1.0 میلی‌ثانیه است.

نویز خروجی رگولاتور ADM7172 5 میکروولت rms است که مستقل از ولتاژ خروجی است. ADM7172 در یک LFCSP 8 پین، 3 میلی‌متر × 3 میلی‌متر موجود است، که نه تنها آن را به یک راه‌حل بسیار جمع و جور تبدیل می‌کند، بلکه عملکرد حرارتی عالی را برای برنامه‌هایی که تا 2 آمپر جریان خروجی در یک ردپای کوچک و کم‌ارتفاع نیاز دارند، فراهم می‌کند.
