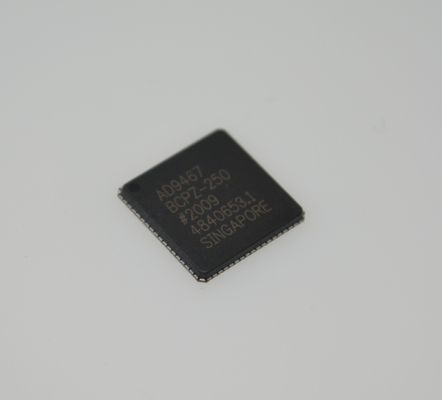

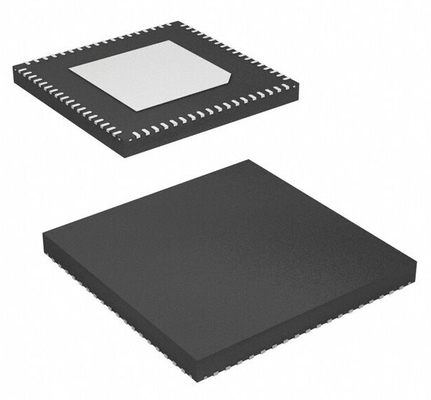

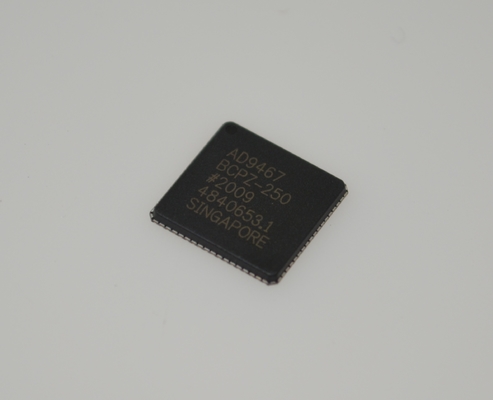

AD9467BCPZ-250 مبدل آنالوگ به دیجیتال 16 بیتی 250MSPS با 80dB SNR، تغذیه 1.8 ولت، خروجی های LVDS، LFCSP-64، -40 درجه سانتیگراد تا +85 درجه سانتیگراد، درجه صنعتی

AD9467BCPZ-250 مبدل آنالوگ به دیجیتال 16 بیتی 250MSPS، SNR 80dB، منبع تغذیه 1.8 ولت، خروجی های LVDS، LFCSP-64، -40 درجه سانتیگراد تا +85 درجه سانتیگراد، درجه صنعتی

ویژگی ها

• SNR 75.5 dBFS تا 210 مگاهرتز در 250 MSPS

• SFDR 90 dBFS تا 300 مگاهرتز در 250 MSPS

• SFDR در 170 مگاهرتز در 250 MSPS

  • 92 dBFS در -1 dBFS

  • 100 dBFS در -2 dBFS

• لرزش rms 60 fs

• خطی بودن عالی در 250 MSPS

  • DNL = ±0.5 LSB معمولی

  • INL = ±3.5 LSB معمولی

• ورودی تمام مقیاس تفاضلی 2 ولت p-p تا 2.5 ولت p-p (پیش فرض) (قابل برنامه ریزی)

• بافر ورودی یکپارچه

• گزینه پشتیبانی از مرجع خارجی

• تثبیت کننده چرخه وظیفه ساعت

• ساعت خروجی موجود

• کنترل پورت سریال

  • تولید الگوی تست دیجیتال قابل انتخاب داخلی

  • فرمت داده خروجی قابل انتخاب

• خروجی های LVDS (سازگار با ANSI-644)

• عملکرد منبع تغذیه 1.8 ولت و 3.3 ولت

برنامه های کاربردی

• گیرنده های سلولی چند حامل، چند حالته

• موقعیت یابی آرایه آنتن

• خطی سازی تقویت کننده قدرت

• بی سیم پهن باند

• رادار

• تصویربرداری مادون قرمز

• ابزار دقیق ارتباطات

توضیحات کلی

AD9467 یک مبدل آنالوگ به دیجیتال (ADC) 16 بیتی، یکپارچه و نمونه برداری IF است. برای عملکرد بالا در پهنای باند وسیع و سهولت استفاده بهینه شده است. این محصول با نرخ تبدیل 250 MSPS کار می کند و برای گیرنده های بی سیم، ابزار دقیق و تجهیزات تست که به محدوده دینامیکی بالایی نیاز دارند، طراحی شده است.

ADC به منبع تغذیه 1.8 ولت و 3.3 ولت و یک ساعت ورودی تفاضلی ولتاژ پایین برای عملکرد کامل نیاز دارد. برای بسیاری از برنامه ها، هیچ مؤلفه مرجع یا درایور خارجی مورد نیاز نیست. خروجی های داده با LVDS سازگار هستند (سازگار با ANSI-644) و شامل ابزاری برای کاهش جریان کلی مورد نیاز برای فواصل ردیابی کوتاه هستند.

یک خروجی ساعت داده (DCO) برای گرفتن داده ها در خروجی برای سیگنال دهی یک بیت خروجی جدید ارائه شده است.

ویژگی خاموش شدن داخلی که از طریق SPI پشتیبانی می شود، معمولاً کمتر از 5 میلی وات در صورت غیرفعال شدن مصرف می کند.

ویژگی های اختیاری به کاربران اجازه می دهد تا شرایط عملیاتی مختلف قابل انتخاب، از جمله محدوده ورودی، انتخاب فرمت داده و الگوهای تست داده خروجی را پیاده سازی کنند.

AD9467 در یک LFCSP بدون سرب، 72 پین، مشخص شده در محدوده دمای صنعتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد موجود است.

نکات برجسته محصول

1. قابلیت بهینه سازی IF برای بهبود SFDR استفاده می شود.

2. عملکرد SFDR برجسته برای برنامه های نمونه برداری IF مانند گیرنده های ایستگاه پایه سلولی چند حامل، چند حالته 3G و 4G.

3. سهولت استفاده: مرجع روی تراشه، بافر امپدانس ورودی بالا، محدوده ورودی آنالوگ قابل تنظیم و یک ساعت خروجی برای ساده سازی ضبط داده ها.

4. بسته بندی شده در یک بسته LFCSP بدون سرب، 72 پین.

5. تثبیت کننده چرخه وظیفه ساعت (DCS) عملکرد کلی ADC را در طیف وسیعی از عرض پالس ساعت ورودی حفظ می کند.

6. رابط پورت سریال استاندارد (SPI) از ویژگی ها و عملکردهای مختلف محصول، مانند قالب بندی داده ها (افست باینری، مکمل دو یا کد گری) پشتیبانی می کند.
