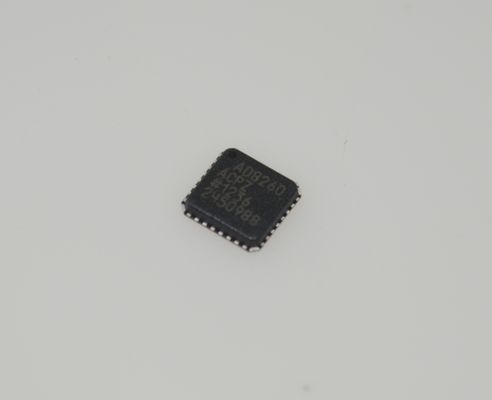

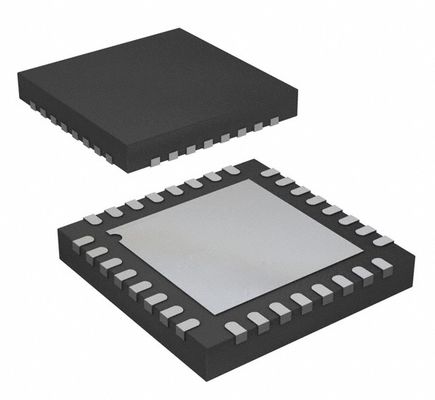

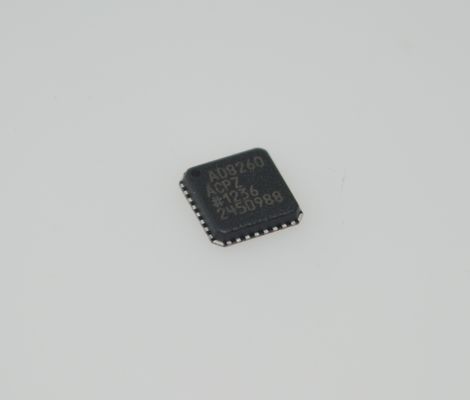

AD8260ACPZ-R7 دوسر 250MHz کم قدرت Op Amp 1nV/√Hz سر و صدا ±5V تا ±15V منبع LFCSP-16 -40°C تا +125°C درجه صنعتی

AD8260ACPZ-R7 دوسر 250MHz کم قدرت Op Amp 1nV/andradic;Hz سر و صدا و+mn;5V به و+mn;15V تامین LFCSP-16 -40anddeg;C به +125anddeg;C درجه صنعتی

وnbsp؛

ویژگی ها

راننده جریان بالا

وnbsp؛ ورودی دیفرانسیل وmdash؛ درایو مستقیم از DAC

وnbsp; افزونه اي که از قبل تنظیم شده: 1.5andtimes;

وnbsp، و-3 دسی بلایت پهنای باند: 195 مگاهرتز

وnbsp؛ درایو خروجی بزرگ: وgt؛ وplusmn؛ 300 mA

VGA/پیش تقویت کننده

وnbsp؛ سر و صدا کم

شور ولتاژ: 2.4 nV/andradic;Hz

وnbsp؛ وnbsp؛ سر و صدا جریان: 5 pA/andradic;Hz

عرض باند: 230 مگاهرتز

وnbsp؛ محدوده افزایش: 30 دبیل در مراحل 3 دبیل

و  و  و-۶ دی سی بی تا +۲۴ دی سی بی (برای افزایش پیش تقویت کننده ۶ دی سی بی)

وnbsp؛ ورودی پیش تقویت کننده تک سر و دیفرانسیل VGA

وnbsp؛ وnbsp؛ خروجی

منبع برق: 3.3 ولت تا 10 ولت (با فعال کردن VMID)

و  و+mn;3.3 ولت تا و+mn;5 ولت (با غیرفعال کردن VMID)

قدرت: 93 مگاوات با 3.3 ولت

وnbsp؛ قدرت برای VGA، تقویت کننده راننده و سیستم

وnbsp؛

برنامه های کاربردی

سیستم های دیجیتال AGC

پردازش سیگنال Tx/Rx

فرستنده های خط برق

وnbsp؛

شرح کلی

AD8260 شامل یک درایور جریان بالا است که می تواند به عنوان یک فرستنده و یک تقویت کننده گین متغیر قابل برنامه ریزی دیجیتالی کم سر و صدا (DGA) باشد که می تواند به عنوان یک گیرنده استفاده شود.

بخش گیرنده شامل یک پیش تقویت کننده ورودی تک طرفه و یک DGA خونده در دی بی با خروجی دیفرانسیل است. گیرنده دارای یک سیگنال کوچک و پهنای باند ۳ دی بی ۲۳۰ مگاهرتز است.پهنای باند سیگنال کوچک راننده 195 MHz است.درایور بیش از 300 mA را تولید می کند، که برای رانندگی بارهای کم مقاومت مناسب است، حتی زمانی که به یک منبع 3.3 V متصل می شود.

AD8260 DGA برای کاربردهای تراش ایده آل است و دارای یک دامنه افزایش 30 دی بی در مراحل 3 دی بی است. یکپارچگی پهنای باند عالی در کل محدوده فرکانس حفظ می شود.کم خروجی اشاره صدا از DGA در رانندگی سرعت بالا ADCs سودمند استخروجی دیفرانسیل رابط را به ADC های مدرن ولتاژ پایین و سرعت بالا تسهیل می کند.

کار با یک منبع تغذیه و دو منبع تغذیه باعث می شود که قطعه انعطاف پذیر باشد و کنترل پالس های منفی را به دست آورد، مانند آنهایی که توسط فوتودیودها یا لوله های چندگانه تصویر تولید می شوند،و همچنین پردازش سیگنال های باند-پاس در یک منبع واحدبرای حداکثر دامنه پویایی، ضروری است که قطعه در هنگام کار با یک منبع واحد متصل شود.

پیش تقویت کننده AD8260 (PrA) با مقاومت های خارجی برای دستاوردهای بیشتر از 6 dB پیکربندی شده است و می تواند معکوس یا غیر معکوس باشد.DGA با افزایش پیش تقویت کننده غیر معکوس 2andtimes مشخص می شود;. خفیف کننده دارای محدوده 30 دی سی است و تقویت کننده خروجی دارای یک افزایش 8 و × (18.06 دی سی است.6 dB تا +24 dB و با افزایش افزایش پیش تقویت کننده تغییر می کند. افزایش از طریق یک پورت موازی (Pin GNS0 به Pin GNS3) با 10 مرحله افزایش 3 دبیل در هر کد کنترل می شود. پیش تقویت کننده و DGA برای هر کد که یک مرحله افزایش اختصاص داده نشده است غیرفعال می شوند.

AD8260 می تواند با یک یا دو منبع تغذیه از 3.3 ولت تا بیش از 5 ولت کار کند. یک بافر داخلی به طور معمول یک مرجع تغذیه تقسیم شده را برای عملیات واحد تغذیه فراهم می کند.یک مرجع خارجی نیز می تواند مورد استفاده قرار گیرد زمانی که بافر VMID خاموش می شود.

محدوده دمای عملیاتی از ۴۰ درجه سانتیگراد تا ۱۰۵ درجه سانتیگراد می باشد. AD8260 در LFCSP ۵ میلی متری و ۳۲ لوله در دسترس است.
