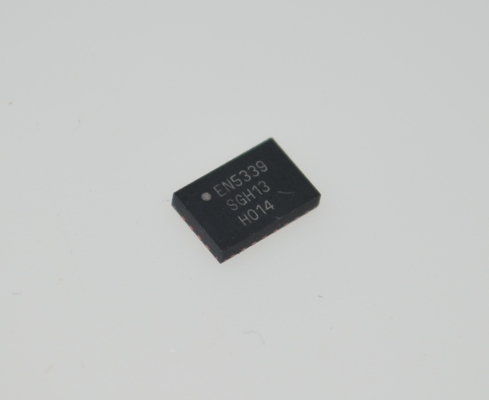

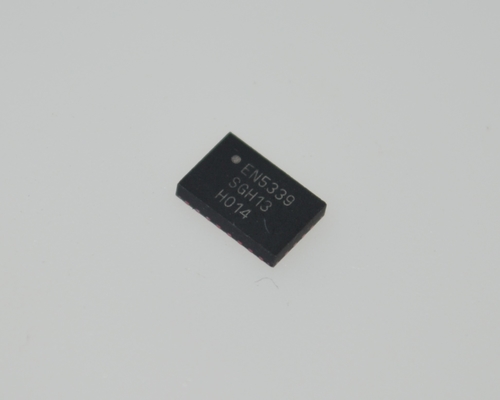

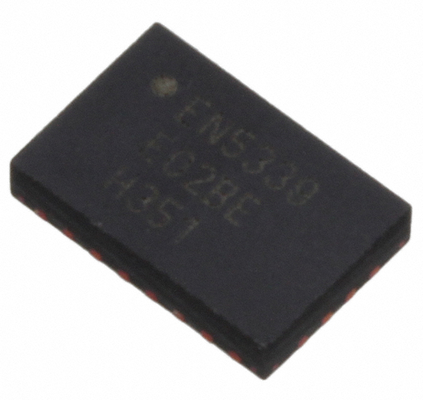

EN5339QI مبدل کاهنده همزمان 3A ورودی 4.5-36V با راندمان 95% QFN-24 -40°C تا +125°C AEC-Q100
ویژگی‌ها
• سلف یکپارچه
• ردپای راه‌حل به کوچکی 55 میلی‌متر مربع
• پروفایل کم، 1.1 میلی‌متر
• راه‌حل با قابلیت اطمینان بالا: 280 هزار سال MTBF
• راندمان بالا، تا 95٪
• ولتاژ ریپل خروجی کم؛<5mVP-P معمول
• ±3٪ تغییرات خروجی در خط، بار، دما
• محدوده ولتاژ ورودی 2.4 ولت تا 5.5 ولت
• قابلیت جریان خروجی پیوسته 3A
• سیگنال فعال‌سازی خروجی و Power OK
• قفل ولتاژ زیر ولتاژ، جریان بیش از حد، اتصال کوتاه و حفاظت حرارتی
• سازگار با RoHS؛ بدون هالوژن؛ 260°C Reflow
کاربردها
• برنامه‌هایی با نیاز به پروفایل کم مانند SSD و محاسبات تعبیه‌شده
• دستگاه شتاب‌دهنده SAN/NAS
• کنترل‌کننده‌ها، Raid، پردازنده‌ها، پردازنده‌های شبکه، DSPs’ FPGAها
• برنامه‌های حساس به نویز
شرح
EN5339QI یک مبدل DC-DC Intel® Enpirion® Power System on a Chip (PowerSoC) است. این مبدل، سلف، سوئیچ‌های MOSFET، مدارهای سیگنال کوچک و جبران‌سازی را در یک پکیج QFN پیشرفته 4mm x 6mm x 1.1mm 24 پین ادغام می‌کند.
PowerSoC EN5339QI به‌طور خاص برای پاسخگویی به تقاضای فزاینده برای چگالی توان بالاتر با ارائه یک مبدل کاهنده کاملاً یکپارچه طراحی شده است. این مبدل دارای راندمان بالا، تنظیم خط و بار عالی است و جریان خروجی کامل 3A را در دما تضمین می‌کند.
EN5339QI با فرکانس سوئیچینگ بالا کار می‌کند و امکان استفاده از خازن‌های MLCC کوچک را فراهم می‌کند. همچنین پهنای باند حلقه کنترل بسیار وسیعی را فعال می‌کند که عملکرد گذرا عالی و امپدانس خروجی کاهش‌یافته را ارائه می‌دهد.
راه‌حل سلف یکپارچه Intel Enpirion به طور قابل توجهی به کاهش نویز کمک می‌کند. راه‌حل مبدل توان کامل، با ارائه طراحی، چیدمان و الزامات تولید بسیار ساده‌شده برد، بهره‌وری را افزایش می‌دهد.
تمام محصولات Enpirion با RoHS سازگار هستند و با محیط تولید بدون سرب سازگار هستند.
اطلاعات
|
دسته
|
|
|
|
تولیدکننده
|
|
|
|
سری
|
|
|
|
بسته‌بندی
|
نوار و حلقه (TR)
نوار برش (CT)
|
|
|
وضعیت قطعه
|
|
|
|
نوع
|
|
|
|
تعداد خروجی‌ها
|
|
|
|
ولتاژ - ورودی (حداقل)
|
|
|
|
ولتاژ - ورودی (حداکثر)
|
|
|
|
ولتاژ - خروجی 1
|
|
|
|
ولتاژ - خروجی 2
|
|
|
|
ولتاژ - خروجی 3
|
|
|
|
جریان - خروجی (حداکثر)
|
|
|
|
کاربردها
|
|
|
|
ویژگی‌ها
|
روشن/خاموش از راه دور، OCP، OTP، SCP، UVLO
|
|
|
دمای عملیاتی
|
|
|
|
راندمان
|
|
|
|
نوع نصب
|
|
|
|
بسته / کیس
|
|
|
|
اندازه / ابعاد
|
0.24 اینچ L x 0.16 اینچ W x 0.04 اینچ H (6.0mm x 4.0mm x 1.1mm)
|
|
|
بسته دستگاه تامین‌کننده
|
|
|
|
ویژگی‌های کنترل
|
|
|
|
شماره محصول پایه
|
|
