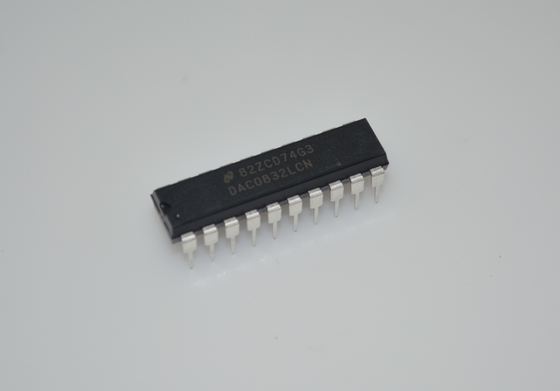

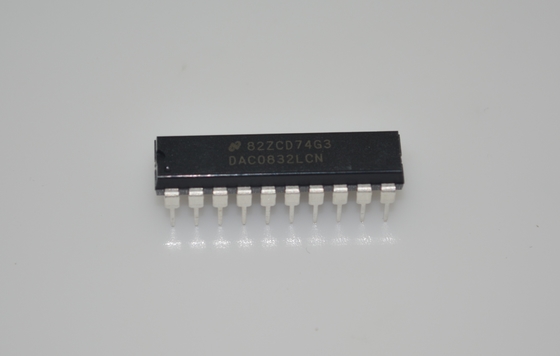

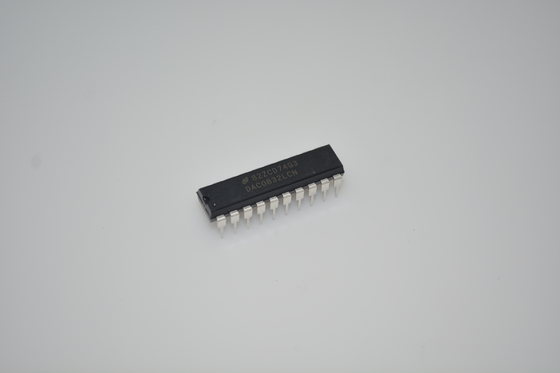

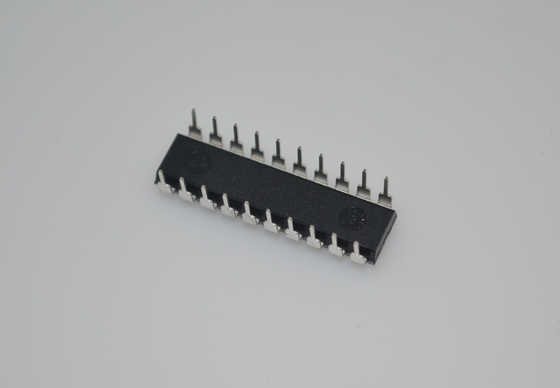

DAC0832LCN مبدل DAC ضرب‌کننده 8 بیتی 1 میکروثانیه زمان تثبیت ±10 ولت خروجی 20 میلی‌وات توان DIP-20 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد

DAC0832LCN

وnbsp;

ویژگی‌ها

وbull; ورودی‌های داده دیجیتال بافر دوگانه، بافر تکی یا عبوری

وbull; تعویض آسان و سازگار با پین با سری 12 بیتی DAC1230

وbull; رابط مستقیم با تمام ریزپردازنده‌های محبوب

وbull; خطی بودن فقط با تنظیم صفر و مقیاس کامل مشخص شده است—نه بهترین خط مستقیم.

وbull; با مرجع وplusmn;10V کار می‌کند - ضرب 4 ربعی کامل

وbull; می‌توان در حالت سوئیچینگ ولتاژ استفاده کرد

وbull; ورودی‌های منطقی که با مشخصات سطح ولتاژ TTL (آستانه منطقی 1.4 ولت) مطابقت دارند

وbull; در صورت تمایل، وldquo;STAND ALONEandrdquo; (بدون وmu;P) کار می‌کند

وbull; موجود در بسته 20 پین SOIC یا PLCC

وnbsp;

مشخصات کلیدی

وbull; زمان تثبیت جریان: 1 وmu;s

وbull; وضوح: 8 بیت

وbull; خطی بودن: 8، 9 یا 10 بیت (در دمای بالا تضمین شده است)

وbull; ضریب دمای بهره: 0.0002٪ FS/anddeg;C

وbull; اتلاف توان کم: 20 میلی‌وات

وbull; منبع تغذیه تک: 5 تا 15 VDC

وnbsp;

شرح

DAC0830 یک DAC ضرب‌کننده 8 بیتی CMOS/Si-Cr پیشرفته است که برای اتصال مستقیم با 8080، 8048، 8085، Z80andreg; و سایر ریزپردازنده‌های محبوب طراحی شده است. یک شبکه مقاومت R-2R کروم-سیلیکون رسوب‌گذاری شده، جریان مرجع را تقسیم می‌کند و مدار را با ویژگی‌های ردیابی دمای عالی (خطای خطی بودن حداکثر 0.05٪ از محدوده مقیاس کامل در دما) فراهم می‌کند. این مدار از سوئیچ‌های جریان CMOS و منطق کنترل برای دستیابی به مصرف کم انرژی و خطاهای جریان نشتی خروجی کم استفاده می‌کند. مدارهای ویژه سازگاری سطح ولتاژ ورودی منطق TTL را فراهم می‌کنند.

بافر دوگانه به این DACها اجازه می‌دهد تا ولتاژی متناظر با یک کلمه دیجیتال را خروجی دهند در حالی که کلمه دیجیتال بعدی را نگه می‌دارند. این امر امکان به‌روزرسانی همزمان هر تعداد DAC را فراهم می‌کند.

سری DAC0830 اعضای 8 بیتی از خانواده DACهای سازگار با ریزپردازنده (MICRO DAC) هستند.

وnbsp;

اطلاعات

وnbsp;

نقاشی

وnbsp;
