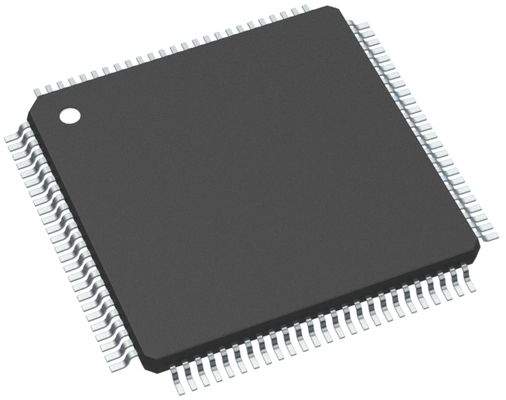

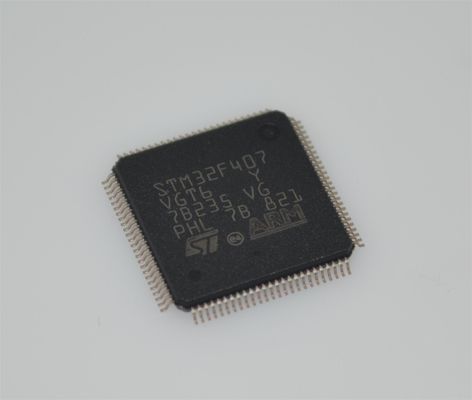

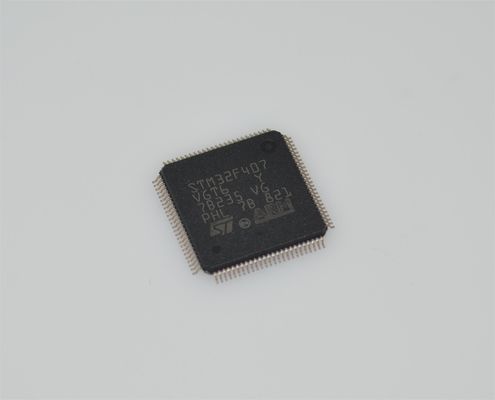

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB فلش 192KB رم 17 تایمر LQFP-100 -40°C تا +85°C

STM32F407VGT6 168MHz Cortex-M4 MCU، حافظه فلش 1 مگابایتی، رم 192 کیلوبایتی، 17 تایمر، LQFP-100، -40 درجه سانتیگراد تا +85 درجه سانتیگراد

ویژگی‌ها

• توان فوق‌العاده کم با FlexPowerControl

– منبع تغذیه 1.71 ولت تا 3.6 ولت

– -40 درجه سانتیگراد تا 85/105/125 درجه سانتیگراد محدوده دما

– 200 نانوآمپر در حالت VBAT: منبع تغذیه برای RTC و 32x32-بیت رجیسترهای پشتیبان

– 8 نانوآمپر حالت خاموش (5 پین بیدارباش)

– 28 نانوآمپر حالت آماده‌به‌کار (5 پین بیدارباش)

– 280 نانوآمپر حالت آماده‌به‌کار با RTC

– 1.0 میکروآمپر حالت Stop 2، 1.28 میکروآمپر با RTC

– 84 میکروآمپر/مگاهرتز حالت اجرا

– حالت جمع‌آوری دسته‌ای (BAM)

– 4 میکروثانیه بیدارباش از حالت Stop

– ریست خروج از ولتاژ (BOR)

– ماتریس اتصال متقابل

• هسته: Arm® پردازنده 32 بیتی Cortex®-M4 با FPU، شتاب‌دهنده بلادرنگ تطبیقی (ART Accelerator™) که امکان اجرای 0-wait-state از حافظه فلش را فراهم می‌کند، فرکانس تا 80 مگاهرتز، MPU، 100DMIPS و دستورالعمل‌های DSP

• معیار عملکرد

– 1.25 DMIPS/MHz (Drystone 2.1)

– 273.55 CoreMark® (3.42 CoreMark/MHz @ 80 MHz)

• معیار انرژی

– 176.7 امتیاز ULPBench®

• منابع ساعت

– نوسان‌ساز کریستالی 4 تا 48 مگاهرتز

– نوسان‌ساز کریستالی 32 کیلوهرتز برای RTC (LSE)

– RC داخلی 16 مگاهرتز با تنظیم کارخانه‌ای (±1%)

– RC داخلی کم‌مصرف 32 کیلوهرتز (±5%)

– نوسان‌ساز داخلی چند سرعته 100 کیلوهرتز تا 48 مگاهرتز، تنظیم خودکار توسط LSE (بهتر از ±0.25٪ دقت)

– 48 مگاهرتز داخلی با بازیابی ساعت

– 2 PLL برای ساعت سیستم، صدا، ADC

• حداکثر 83 ورودی/خروجی سریع، اکثر WLCSP49 مقاوم در برابر 5 ولت

• RTC با تقویم HW، آلارم و کالیبراسیون

• حداکثر 21 کانال حسگر خازنی: پشتیبانی از حسگرهای لمسی، خطی و چرخشی

• 11 تایمر: 1x 16 بیتی کنترل موتور پیشرفته، 1x 32 بیتی و 2x 16 بیتی با هدف عمومی، 2x 16 بیتی پایه، 2x تایمر 16 بیتی کم‌مصرف (موجود در حالت Stop)، 2x نگهبان، تایمر SysTick

• حافظه‌ها

– حداکثر 256 کیلوبایت فلش تک بانک، حفاظت از خواندن کد اختصاصی

– 64 کیلوبایت SRAM شامل 16 کیلوبایت با بررسی برابری سخت‌افزاری

– رابط حافظه Quad SPI

• لوازم جانبی آنالوگ غنی (منبع تغذیه مستقل)

– 1x 12 بیتی ADC 5 Msps، تا 16 بیت با oversampling سخت‌افزاری، 200 میکروآمپر/Msps

– 2x 12 بیتی کانال‌های خروجی DAC، نمونه‌برداری و نگهداری کم‌مصرف

– 1x تقویت‌کننده عملیاتی با PGA داخلی

– 2x مقایسه‌گرهای فوق‌العاده کم‌مصرف

• 16x رابط‌های ارتباطی

– 1x SAI (رابط صوتی سریال)

– 3x I2C FM+ (1 مگابیت بر ثانیه)، SMBus/PMBus

– 4x USART (ISO 7816، LIN، IrDA، مودم)

– 1x LPUART (Stop 2 wake-up)

– 3x SPI (و 1x Quad SPI)

– CAN (2.0B Active) و رابط SDMMC

– SWPMI پروتکل تک سیم master I/F

– IRTIM (رابط مادون قرمز)

• کنترل‌کننده DMA 14 کاناله

• مولد عدد تصادفی واقعی

• واحد محاسبه CRC، شناسه منحصر به فرد 96 بیتی

شرح

خانواده STM32F405xx و STM32F407xx بر اساس هسته RISC 32 بیتی Arm® Cortex®-M4 با عملکرد بالا است که با فرکانس تا 168 مگاهرتز کار می‌کند. هسته Cortex®-M4 دارای واحد ممیز شناور (FPU) با دقت تک‌گانه است که از تمام دستورالعمل‌های پردازش داده و انواع داده‌های Arm با دقت تک‌گانه پشتیبانی می‌کند. همچنین مجموعه کاملی از دستورالعمل‌های DSP و یک واحد حفاظت از حافظه (MPU) را پیاده‌سازی می‌کند که امنیت برنامه را افزایش می‌دهد.

خانواده STM32F405xx و STM32F407xx شامل حافظه‌های داخلی با سرعت بالا (حافظه فلش تا 1 مگابایت، تا 192 کیلوبایت SRAM)، تا 4 کیلوبایت SRAM پشتیبان و طیف گسترده‌ای از ورودی/خروجی‌ها و لوازم جانبی پیشرفته متصل به دو باس APB، سه باس AHB و یک ماتریس باس 32 بیتی multi-AHB است.

همه دستگاه‌ها سه ADC 12 بیتی، دو DAC، یک RTC کم‌مصرف، 12 تایمر 16 بیتی با هدف عمومی از جمله دو تایمر PWM برای کنترل موتور، دو تایمر 32 بیتی با هدف عمومی ارائه می‌دهند. یک مولد عدد تصادفی واقعی (RNG). آنها همچنین دارای رابط‌های ارتباطی استاندارد و پیشرفته هستند.

• حداکثر سه I2C

• سه SPI، دو I2S full duplex. برای دستیابی به دقت کلاس صوتی، لوازم جانبی I2S را می‌توان از طریق یک PLL صوتی داخلی اختصاصی یا از طریق یک ساعت خارجی برای همگام‌سازی کلاک کرد.

• چهار USART به علاوه دو UART

• یک USB OTG با سرعت کامل و یک USB OTG با سرعت بالا با قابلیت سرعت کامل (با ULPI)

• دو CAN

• یک رابط SDIO/MMC

• اترنت و رابط دوربین فقط در دستگاه‌های STM32F407xx موجود است

لوازم جانبی پیشرفته جدید شامل یک SDIO، یک رابط کنترل حافظه استاتیک انعطاف‌پذیر پیشرفته (FSMC) (برای دستگاه‌های ارائه شده در بسته‌های 100 پین و بیشتر)، یک رابط دوربین برای سنسورهای CMOS است. به جدول 2 مراجعه کنید: STM32F405xx و STM32F407xx: ویژگی‌ها و تعداد لوازم جانبی برای لیست لوازم جانبی موجود در هر شماره قطعه.

خانواده STM32F405xx و STM32F407xx در محدوده دمایی -40 تا +105 درجه سانتیگراد از منبع تغذیه 1.8 تا 3.6 ولت کار می‌کنند. ولتاژ تغذیه می‌تواند به 1.7 ولت کاهش یابد زمانی که دستگاه در محدوده دمایی 0 تا 70 درجه سانتیگراد با استفاده از یک ناظر منبع تغذیه خارجی کار می‌کند: به بخش: ریست داخلی خاموش مراجعه کنید. مجموعه جامعی از حالت‌های صرفه‌جویی در مصرف انرژی، طراحی برنامه‌های کم‌مصرف را امکان‌پذیر می‌کند.

خانواده STM32F405xx و STM32F407xx دستگاه‌هایی را در بسته‌های مختلف از 64 پین تا 176 پین ارائه می‌دهند. مجموعه لوازم جانبی موجود با دستگاه انتخاب شده تغییر می‌کند.

این ویژگی‌ها خانواده میکروکنترلر STM32F405xx و STM32F407xx را برای طیف گسترده‌ای از برنامه‌ها مناسب می‌کند:

• درایو موتور و کنترل برنامه

• تجهیزات پزشکی

• کاربردهای صنعتی: PLC، اینورتر، کلیدهای مدار

• چاپگرها و اسکنرها

• سیستم‌های هشدار، اینترکام تصویری و HVAC

• لوازم صوتی خانگی
