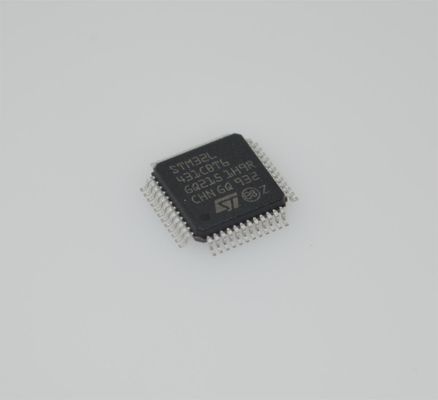

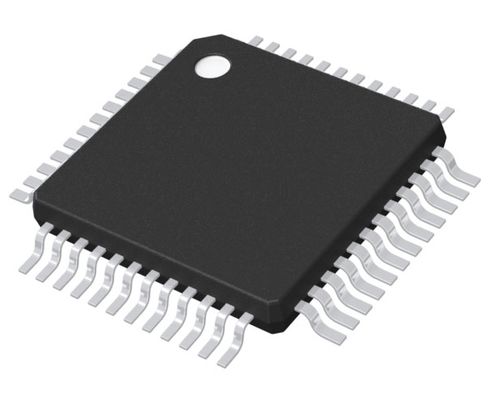

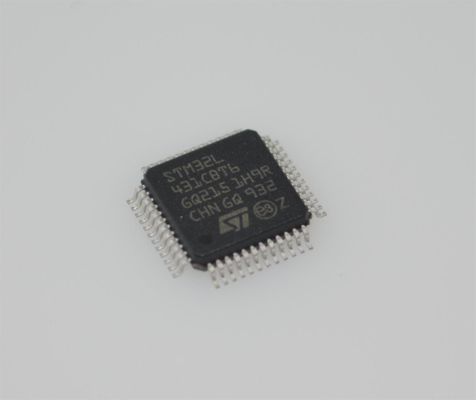

STM32L431CBT6 80MHz Cortex-M4 Ultra-Low-Power MCU 128KB Flash 64KB SRAM LQFP-48 1.71-3.6V -40°C تا +125°C

STM32L431CBT6 80MHz Cortex-M4 MCU با توان مصرفی فوق‌العاده کم، 128 کیلوبایت فلش، 64 کیلوبایت SRAM، LQFP-48، 1.71-3.6 ولت، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andnbsp;

ویژگی‌ها

• توان مصرفی فوق‌العاده کم با FlexPowerControl

– منبع تغذیه 1.71 ولت تا 3.6 ولت

– محدوده دمایی -40 درجه سانتی‌گراد تا 85/105/125 درجه سانتی‌گراد

– 200 نانوآمپر در حالت VBAT: منبع تغذیه برای RTC و رجیسترهای پشتیبان 32x32 بیتی

– 8 نانوآمپر حالت خاموش (5 پین بیدارباش)

– 28 نانوآمپر حالت آماده‌به‌کار (5 پین بیدارباش)

– 280 نانوآمپر حالت آماده‌به‌کار با RTC

– 1.0 میکروآمپر حالت Stop 2، 1.28 میکروآمپر با RTC

– 84 میکروآمپر/مگاهرتز حالت اجرا

– حالت جمع‌آوری دسته‌ای (BAM)

– 4 میکروثانیه بیدارباش از حالت Stop

– ریست تشخیص افت ولتاژ (BOR)

– ماتریس اتصال متقابل

• هسته: پردازنده Arm® 32 بیتی Cortex®-M4 با FPU، شتاب‌دهنده بلادرنگ تطبیقی (ART Accelerator™) که امکان اجرای بدون وقفه از حافظه فلش را فراهم می‌کند، فرکانس تا 80 مگاهرتز، MPU، 100DMIPS و دستورالعمل‌های DSP

• معیار عملکرد

– 1.25 DMIPS/MHz (Drystone 2.1)

– 273.55 CoreMark® (3.42 CoreMark/MHz @ 80 MHz)

• معیار انرژی

– امتیاز 176.7 ULPBench®

• منابع ساعت

– نوسان‌ساز کریستالی 4 تا 48 مگاهرتز

– نوسان‌ساز کریستالی 32 کیلوهرتز برای RTC (LSE)

– RC داخلی 16 مگاهرتز با تنظیم کارخانه‌ای (±1%)

– RC داخلی 32 کیلوهرتز با توان کم (±5%)

– نوسان‌ساز داخلی چند سرعته 100 کیلوهرتز تا 48 مگاهرتز، تنظیم خودکار توسط LSE (بهتر از دقت ±0.25%)

– 48 مگاهرتز داخلی با بازیابی ساعت

– 2 PLL برای ساعت سیستم، صدا، ADC

• حداکثر 83 ورودی/خروجی سریع، اکثر آن‌ها 5 ولت تحمل‌پذیر WLCSP49

• RTC با تقویم سخت‌افزاری، آلارم و کالیبراسیون

• حداکثر 21 کانال حسگر خازنی: پشتیبانی از حسگرهای لمسی، خطی و چرخشی

• 11 تایمر: 1 تایمر 16 بیتی پیشرفته کنترل موتور، 1 تایمر 32 بیتی و 2 تایمر 16 بیتی با هدف عمومی، 2 تایمر 16 بیتی پایه، 2 تایمر 16 بیتی با توان کم (موجود در حالت Stop)، 2 نگهبان، تایمر SysTick

• حافظه‌ها

– حداکثر 256 کیلوبایت فلش تک بانک، حفاظت از خواندن کد اختصاصی

– 64 کیلوبایت SRAM شامل 16 کیلوبایت با بررسی برابری سخت‌افزاری

– رابط حافظه Quad SPI

• لوازم جانبی آنالوگ غنی (منبع تغذیه مستقل)

– 1x ADC 12 بیتی 5 مگاسپس، تا 16 بیت با oversampling سخت‌افزاری، 200 میکروآمپر/مگاسپس

– 2x کانال خروجی DAC 12 بیتی، نمونه‌برداری و نگهداری با توان کم

– 1x تقویت‌کننده عملیاتی با PGA داخلی

– 2x مقایسه‌گر با توان فوق‌العاده کم

• 16 رابط ارتباطی

– 1x SAI (رابط صوتی سریال)

– 3x I2C FM+ (1 مگابیت بر ثانیه)، SMBus/PMBus

– 4x USART (ISO 7816, LIN, IrDA, modem)

– 1x LPUART (بیدارباش Stop 2)

– 3x SPI (و 1x Quad SPI)

– CAN (2.0B Active) و رابط SDMMC

– SWPMI پروتکل تک سیم master I/F

– IRTIM (رابط مادون قرمز)

• کنترل‌کننده DMA 14 کاناله

• مولد عدد تصادفی واقعی

• واحد محاسبه CRC، شناسه منحصر به فرد 96 بیتی

andnbsp;

توضیحات

دستگاه‌های STM32L431xx میکروکنترلرهای با توان مصرفی فوق‌العاده کم هستند که بر اساس هسته RISC 32 بیتی Arm® Cortex®-M4 با عملکرد بالا عمل می‌کنند و با فرکانس تا 80 مگاهرتز کار می‌کنند. هسته Cortex-M4 دارای واحد ممیز شناور (FPU) با دقت تک‌گانه است که از تمام دستورالعمل‌های پردازش داده و انواع داده‌های تک‌دقت Arm® پشتیبانی می‌کند. همچنین مجموعه کاملی از دستورالعمل‌های DSP و یک واحد حفاظت از حافظه (MPU) را پیاده‌سازی می‌کند که امنیت برنامه را افزایش می‌دهد.

دستگاه‌های STM32L431xx حافظه‌های پرسرعت (حافظه فلش تا 256 کیلوبایت، 64 کیلوبایت SRAM)، یک رابط حافظه فلش Quad SPI (موجود در تمام بسته‌ها) و طیف گسترده‌ای از ورودی/خروجی‌ها و لوازم جانبی پیشرفته متصل به دو باس APB، دو باس AHB و یک ماتریس باس 32 بیتی multi-AHB را تعبیه کرده‌اند.

دستگاه‌های STM32L431xx چندین مکانیسم حفاظتی برای حافظه فلش و SRAM تعبیه‌شده‌اند: حفاظت از خواندن، حفاظت از نوشتن، حفاظت از خواندن کد اختصاصی و Firewall.

این دستگاه‌ها یک ADC 12 بیتی سریع (5 مگاسپس)، دو مقایسه‌گر، یک تقویت‌کننده عملیاتی، دو کانال DAC، یک بافر مرجع ولتاژ داخلی، یک RTC با توان کم، یک تایمر 32 بیتی با هدف عمومی، یک تایمر PWM 16 بیتی اختصاصی برای کنترل موتور، چهار تایمر 16 بیتی با هدف عمومی و دو تایمر 16 بیتی با توان کم ارائه می‌دهند.

علاوه بر این، حداکثر 21 کانال حسگر خازنی در دسترس هستند

آنها همچنین دارای رابط‌های ارتباطی استاندارد و پیشرفته هستند.

• سه I2C

• سه SPI

• سه USART و یک UART با توان کم.

• یک SAI (رابط‌های صوتی سریال)

• یک SDMMC

• یک CAN

• یک SWPMI (رابط Master پروتکل تک سیم)

STM32L431xx در محدوده دمایی -40 تا +85 درجه سانتی‌گراد (+105 درجه سانتی‌گراد junction)، -40 تا +105 درجه سانتی‌گراد (+125 درجه سانتی‌گراد junction) و -40 تا +125 درجه سانتی‌گراد (+130 درجه سانتی‌گراد junction) از منبع تغذیه 1.71 تا 3.6 ولت کار می‌کند. مجموعه‌ای جامع از حالت‌های صرفه‌جویی در مصرف انرژی، طراحی برنامه‌های کم‌مصرف را امکان‌پذیر می‌کند.

برخی از منابع تغذیه مستقل پشتیبانی می‌شوند: ورودی منبع تغذیه مستقل آنالوگ برای ADC، DAC، OPAMP و مقایسه‌گرها. ورودی VBAT امکان پشتیبان‌گیری از RTC و رجیسترهای پشتیبان را فراهم می‌کند.

خانواده STM32L431xx نه بسته از بسته‌های 32 تا 100 پین را ارائه می‌دهد.

andnbsp;

اطلاعات

andnbsp;

نقاشی
