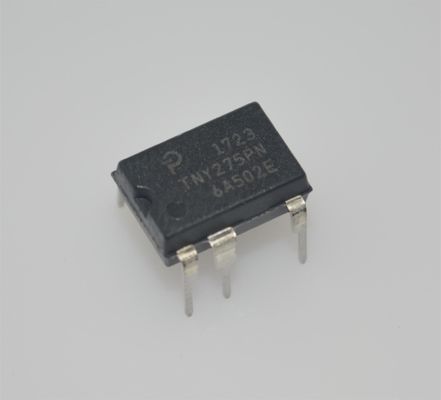

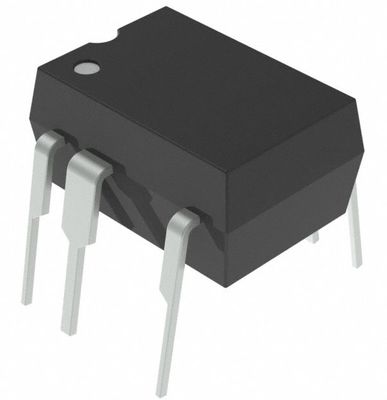

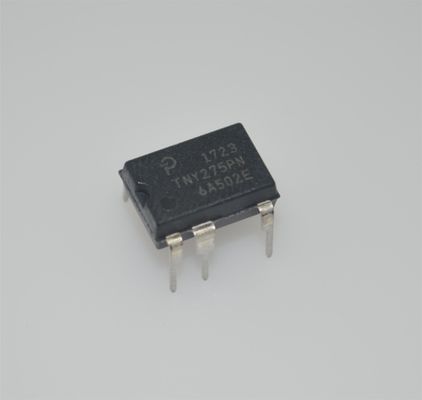

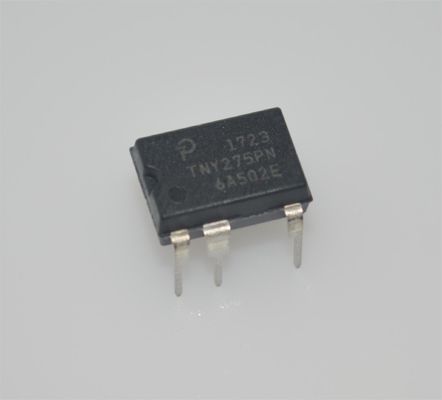

TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C تا +150°C

TNY275PN

andnbsp;

ویژگی‌های ایمنی و قابلیت اطمینان پیشرفته

andbull; حفاظت دقیق از خاموش شدن حرارتی هیسترزیس با بازیابی خودکار، نیاز به تنظیم مجدد دستی را از بین می‌برد

andbull; راه‌اندازی مجدد خودکار بهبود یافته ارائه می‌دهد<3% از حداکثر توان در شرایط اتصال کوتاه و خطای حلقه باز

andbull; خاموش شدن ولتاژ بیش از حد خروجی با زنر اختیاری

andbull; آستانه تشخیص ولتاژ کم خط با استفاده از یک مقاومت اختیاری واحد تنظیم می‌شود

andbull; تعداد اجزای بسیار کم، قابلیت اطمینان را افزایش می‌دهد و طرح‌بندی برد مدار چاپی یک‌طرفه را امکان‌پذیر می‌کند

andbull; پهنای باند بالا، روشن شدن سریع را بدون افزایش ناگهانی و پاسخ عالی به بار گذرا فراهم می‌کند

andbull; افزایش فاصله خزشی بین DRAIN و سایر پین‌ها، قابلیت اطمینان میدانی را بهبود می‌بخشد

andnbsp;

کمترین هزینه سیستم با انعطاف‌پذیری پیشرفته

andbull; کنترل ساده روشن/خاموش، نیازی به جبران حلقه نیست

andbull; محدودیت جریان قابل انتخاب از طریق مقدار خازن BP/M

andbull; محدودیت جریان بالاتر، توان پیک را افزایش می‌دهد یا در برنامه‌های قاب باز، حداکثر توان پیوسته را افزایش می‌دهد

andbull; محدودیت جریان کمتر، راندمان را در آداپتورها/شارژرهای محصور بهبود می‌بخشد

andbull; انتخاب بهینه TinySwitch-III را با تعویض دستگاه‌ها بدون طراحی مجدد مدار دیگر امکان‌پذیر می‌کند

andbull; تحمل پارامتر I2f تنگ، هزینه سیستم را کاهش می‌دهد

andbull; تحویل توان MOSFET و مغناطیس‌ها را به حداکثر می‌رساند

andbull; حداکثر توان اضافه بار را به حداقل می‌رساند و هزینه ترانسفورماتور، گیره اولیه و اجزای ثانویه را کاهش می‌دهد

andbull; افزایش زمان روشن - محدوده تنظیم خط کم/زمان نگهداری را افزایش می‌دهد تا ظرفیت ورودی انبوه را کاهش دهد

andbull; خود-بایاس: بدون سیم‌پیچ بایاس یا اجزای بایاس

andbull; لرزش فرکانس، هزینه‌های فیلتر EMI را کاهش می‌دهد

andbull; پین‌اوت، نصب هیت‌سینک به PCB را ساده می‌کند

andbull; پین‌های SOURCE برای EMI کم از نظر الکتریکی ساکت هستند

andnbsp;

برنامه‌ها

andbull; شارژرها/آداپتورها برای تلفن‌های همراه/بی‌سیم، PDAها، دوربین‌های دیجیتال، MP3/صوتی قابل حمل، ریش‌تراش‌ها و غیره

andbull; حالت آماده به کار رایانه شخصی و سایر منابع کمکی

andbull; DVD/PVR و سایر رمزگشاهای کم‌مصرف

andbull; منابع برای لوازم خانگی، سیستم‌های صنعتی، اندازه‌گیری و غیره

andnbsp;

شرح

TinySwitchandtrade;-III شامل یک MOSFET قدرت 700 ولت، نوسان‌ساز،

منبع جریان سوئیچ شده با ولتاژ بالا، محدودیت جریان (قابل انتخاب توسط کاربر) و مدار خاموش شدن حرارتی است.

خانواده IC از یک طرح کنترل روشن/خاموش استفاده می‌کند و یک راه‌حل طراحی انعطاف‌پذیر با هزینه کم سیستم و قابلیت توان گسترده ارائه می‌دهد.
