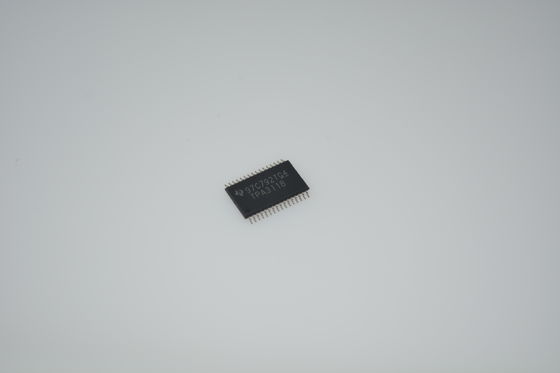

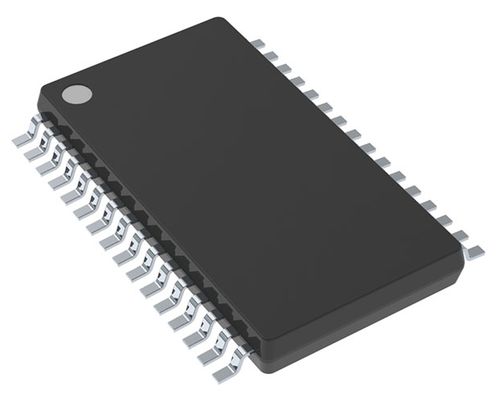

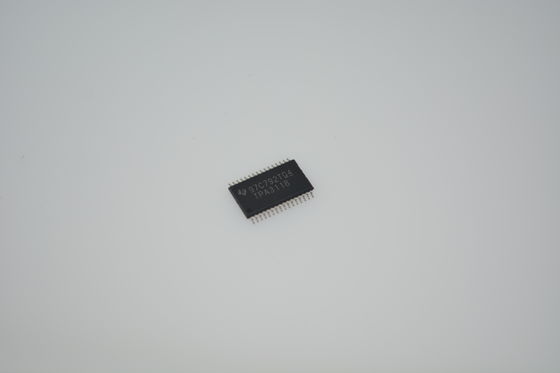

TPA3118D2DAP آمپلی‌فایر استریو 30 وات کلاس D با ورودی 4.5-26 ولت و بازده 90% HTSSOP-32 -40°C تا +85°C

TPA3118D2DAP

andnbsp;

ویژگی‌ها

andbull; پشتیبانی از پیکربندی‌های خروجی متعدد

andndash; 2andtimes;50WIntoa4-andOmega; بار BTL در 21 ولت (TPA3116D2)

andndash; 2andtimes;30WIntoa8-andOmega; بار BTL در 24 ولت (TPA3118D2)

andndash; 2andtimes;15WIntoa8-andOmega; بار BTL در 15 ولت (TPA3130D2)

andbull; محدوده ولتاژ گسترده: 4.5 ولت تا 26 ولت

andbull; عملکرد کلاس D کارآمد

andndash; andgt;90% راندمان توان همراه با تلفات کم بیکاری، اندازه هیت سینک را بسیار کاهش می‌دهد

andndash; طرح‌های مدولاسیون پیشرفته

andbull; فرکانس‌های سوئیچینگ متعدد

andndash; AMAvoidance

andndash; همگام‌سازی Master و Slave

andndash; فرکانس سوئیچینگ Upto1.2-MHz

andbull; معماری مرحله توان بازخورد با PSRR بالا، الزامات PSU را کاهش می‌دهد

andbull; محدودیت توان قابل برنامه‌ریزی

andbull; ورودی‌های دیفرانسیل و تک سر

andbull; حالت استریو و مونو با پیکربندی مونو تک فیلتر

andbull; منبع تغذیه تک، تعداد اجزا را کاهش می‌دهد

andbull; مدارهای حفاظت از خود یکپارچه شامل اضافه ولتاژ، کم ولتاژ، اضافه دما، تشخیص DC و اتصال کوتاه با گزارش خطا

andbull; بسته‌های تقویت شده حرارتی

andndash; DAD (32-Pin HTSSOP Pad Up)

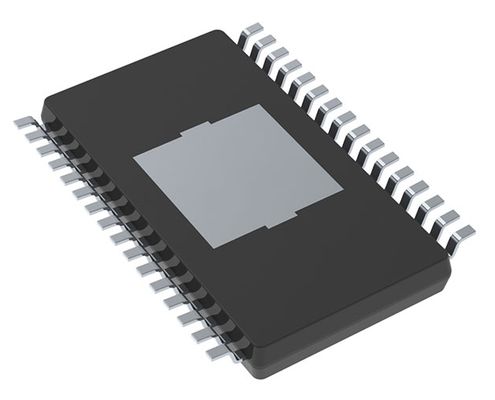

andndash; DAP (32-Pin HTSSOP Pad Down)

andbull;andndash;40anddeg;C تا 85anddeg;C محدوده دمای محیط

andnbsp;

کاربردها

andbull; اجزای مینی-میکرو، نوار بلندگو، داک

andbull; خودروهای پس از فروش

andbull; CRTTV

andbull; برنامه‌های صوتی مصرف‌کننده

andnbsp;

شرح

سری TPA31xxD2 یک مرحله توان تقویت‌کننده دیجیتال استریو کارآمد برای راه‌اندازی بلندگوها تا 100 وات / 2 Ω در حالت مونو است. راندمان بالای TPA3130D2 به آن اجازه می‌دهد تا 2 وtimes; 15 وات را بدون هیت سینک خارجی روی یک PCB تک لایه انجام دهد. TPA3118D2 حتی می‌تواند 2 وtimes; 30 وات / 8 Ω را بدون هیت سینک روی یک PCB دو لایه اجرا کند. اگر به توان بیشتری نیاز باشد، TPA3116D2 2 وtimes; 50 وات / 4 Ω را با یک هیت سینک کوچک متصل به PowerPAD سمت بالای آن انجام می‌دهد. هر سه دستگاه از یک ردپا استفاده می‌کنند که امکان استفاده از یک PCB واحد را در سطوح توان مختلف فراهم می‌کند.

مدار نوسان‌ساز/PLL پیشرفته TPA31xxD2 یک گزینه فرکانس سوئیچینگ متعدد را برای جلوگیری از تداخل AM به کار می‌گیرد. این امر همراه با گزینه‌ای از حالت master یا slave به دست می‌آید و امکان همگام‌سازی چندین دستگاه را فراهم می‌کند.

دستگاه‌های TPA31xxD2 به طور کامل در برابر خطاها با حفاظت از اتصال کوتاه و حفاظت حرارتی و همچنین حفاظت از اضافه ولتاژ، کم ولتاژ و DC محافظت می‌شوند. خطاها به پردازنده گزارش می‌شوند تا از آسیب دیدن دستگاه‌ها در شرایط اضافه بار جلوگیری شود.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
