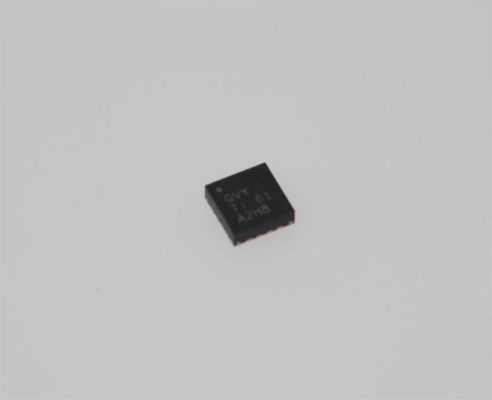

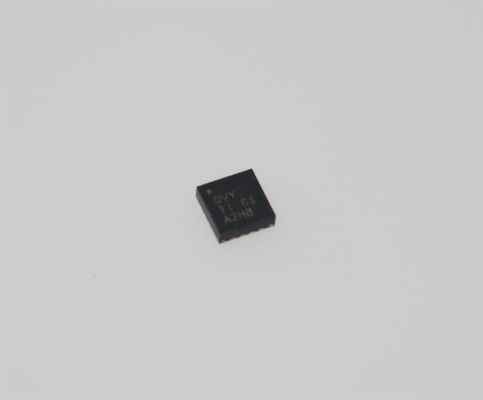

مبدل کاهنده TPS62132RGTR 3.3 ولت 1 آمپر ورودی 3-17 ولت 2.5 مگاهرتز 95% بازده QFN-16 -40°C تا +85°C

TPS62132RGTR

وnbsp؛

ویژگی ها

DCS-Controlandtrade؛ توپولوژی

andbull؛ محدوده ولتاژ ورودی: 3V تا 17V

وبل؛ تا 3-A جریان خروجی

andbull؛ ولتاژ خروجی تنظیم شده از 0.9 ولت تا 6 ولت

ولتاژ خروجی قابل انتخاب توسط پین (نامی، + 5٪)

وبل؛ برنامه ریزی نرم شروع و ردیابی

andbull؛ انتقال بدون درهم به حالت صرفه جویی در قدرت

و بل؛ جریان خاموش 17 و میکرو A (معمولی)

وبل؛ فرکانس عملیاتی قابل انتخاب

وبل؛ قدرت-برآمد خوب

و Bull؛ حالت چرخه کار 100٪

محافظت از مدار کوتاه

محافظت از بیش از حد درجه حرارت

andbull؛ Pin-to-pin سازگار با TPS62140 و TPS62150

و بول؛ در یک بسته 3 میلی متری و اوقات؛ 3 میلی متری، QFN-16 در دسترس است

برای طراحی سریع تر از TPS82130 استفاده کنید

وnbsp؛

درخواست ها

و بول؛ منابع استاندارد 12-V ریل

وبل؛ تغذیه POL از باتری لیتیوم یون تک یا چندگانه

وبل؛ درایوهای حالت جامد

سیستم های جاسازی شده

وبل؛ جایگزینی LDO

و Bull؛ کامپیوترهای همراه، تبلت ها، مودم ها، دوربین ها

سرور، مایکروسرور

andbull؛ ترمینال داده، نقطه فروش (ePOS)

وnbsp؛

توضیحات

خانواده TPS6213x تبدیل کننده های همزمان مرحله پایین DC-DC هستند که برای برنامه های کاربردی با چگالی قدرت بالا بهینه شده اند. فرکانس سوئیچینگ بالا به طور معمول 2.5 مگاهرتز امکان استفاده از محرک های کوچک را فراهم می کند و پاسخ گذرا و همچنین دقت ولتاژ خروجی بالا را با استفاده از توپولوژی کنترل DCS فراهم می کند.

با طیف گسترده ای از ولتاژ ورودی کار از 3 ولت تا 17 ولت، این دستگاه ها به طور ایده آل برای سیستم هایی که از یک باتری لیتیوم یون یا سایر باتری ها و همچنین از ریل های قدرت 12 ولت استفاده می کنند، مناسب هستند.آنها از تا 3-A جریان خروجی مداوم در ولتاژ خروجی بین 0.9 و 6 ولت (با حالت چرخه کاری 100٪) ، رامپ ولتاژ خروجی برای شروع توسط پین نرم شروع کنترل می شود.که اجازه کار به عنوان یک منبع برق مستقل یا در پیکربندی های ردیابی را می دهد. توالی قدرت نیز با پیکربندی پین های Enable و Power Good قابل اجرا است.

در حالت صرفه جویی در انرژی، دستگاه ها جریان بی حرکت حدود 17 andmu؛A را از VIN جذب می کنند. حالت صرفه جویی در انرژی، به طور خودکار و بدون مشکل وارد می شود اگر بار کوچک باشد،بهره وری بالا را در کل محدوده بار حفظ می کنددر حالت خاموش شدن، دستگاه خاموش می شود و مصرف جریان خاموش کمتر از 2 andmu؛A است.

این دستگاه که در نسخه های ولتاژ خروجی تنظیم و ثابت در دسترس است، در یک بسته VQFN 16 پین با اندازه 3 میلی متر و 3 میلی متر (RGT) بسته بندی شده است.
