TLP152 10Mbps اپتوکوپلر با سرعت بالا 5000Vrms جداسازی 5mA ورودی کم SOIC-6 -40 °C تا +100 °C AEC-Q101

TLP152

ویژگی‌ها

نوع منطق بافر (خروجی قطب توتم)

جریان پیک خروجی: ±2.5 آمپر (حداکثر)

دمای کارکرد: -40 تا 100 درجه سانتی‌گراد

جریان تغذیه: 3.0 میلی‌آمپر (حداکثر)

ولتاژ تغذیه: 10 تا 30 ولت

جریان ورودی آستانه: 7.5 میلی‌آمپر (حداکثر)

زمان تاخیر انتشار: tpHL = 190 نانوثانیه (حداکثر)، tpLH = 170 نانوثانیه (حداکثر)

مقاومت گذرا حالت مشترک: ±20 کیلوولت بر میکروثانیه (حداقل)

ولتاژ ایزولاسیون: 3750 ولت rms (حداقل)

استانداردهای ایمنی

UL-approved: UL1577, File No.E67349

cUL-approved: CSA Component Acceptance Service No.5A File No.E67349

VDE-approved: EN60747-5-5, EN60065 یا EN60950-1 (یادداشت 1)

: EN62368-1 (در انتظار) (یادداشت 1)

CQC-approved: GB4943.1, GB8898 Thailand Factory

کاربردها

• نمایشگرهای پلاسما (PDP)

• اینورترهای صنعتی

• درایورهای گیت MOSFET

• درایورهای گیت IGBT

توضیحات

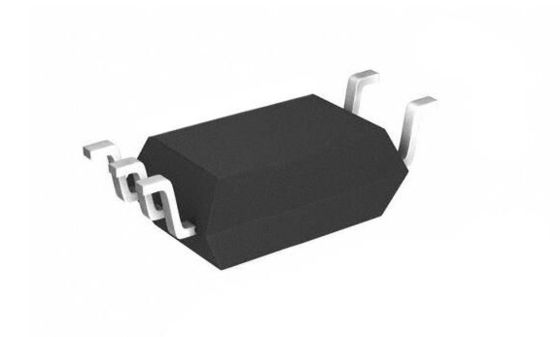

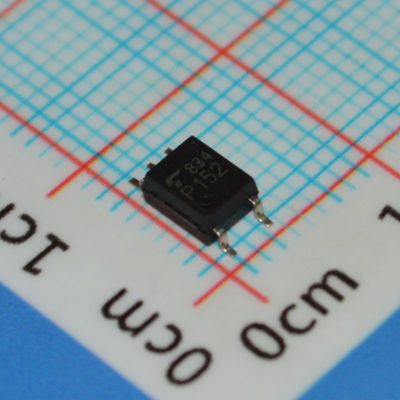

TLP152 یک فوتوکوپلر در پکیج SO6 است که از یک دیود ساطع کننده نور مادون قرمز GaAℓAs (LED) تشکیل شده است که به یک تراشه IC فوتودتکتور با سرعت بالا و بهره بالا متصل شده است. تراشه IC فوتودتکتور دارای یک محافظ داخلی است که مقاومت گذرا حالت مشترک بالایی از ±20 کیلوولت بر میکروثانیه را فراهم می کند و در نتیجه ایمنی نویز برتری بین پین های ورودی و خروجی دارد. TLP152 دارای یک خروجی قطب توتم است که می تواند هم جریان را جذب و هم منبع کند. برای درایو مستقیم یک IGBT کوچک یا MOSFET قدرت مناسب است.

اطلاعات

نقاشی
