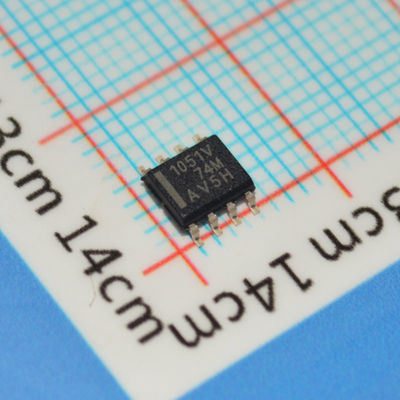

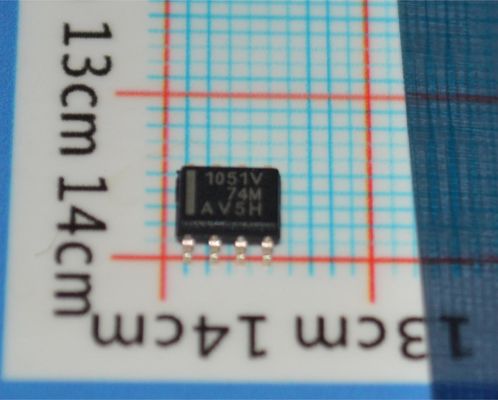

فرستنده و گیرنده TCAN1051VDQ1 5V CAN FD با نرخ داده انعطاف‌پذیر 5 مگابیت بر ثانیه، حفاظت در برابر خطا ±58 ولت، منطق ورودی/خروجی 1.8 ولت-5 ولت، SOIC-8، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد، درجه 1 AEC-Q100

TCAN1051VDQ1

andnbsp;

ویژگی‌ها

andbull; AEC Q100: دارای صلاحیت برای کاربردهای خودرو وndash; درجه حرارت 1: -40anddeg;C تا 125anddeg;C, TAandndash; سطح طبقه‌بندی HBM: andplusmn;16 kVandndash; سطح طبقه‌بندی CDM andplusmn;1500 V

andbull; با استانداردهای لایه فیزیکی ISO 11898-2:2016 و ISO 11898-5:2007 مطابقت دارد

andbull; قابلیت ایمنی عملکردی وndash; مستندات موجود برای کمک به طراحی سیستم ایمنی عملکردی

andbull; 'Turbo' CAN:andndash; همه دستگاه‌ها از CAN کلاسیک و 2 مگابیت بر ثانیه CAN FD (نرخ داده انعطاف‌پذیر) پشتیبانی می‌کنند و گزینه‌های 'Gandquot; از 5 مگابیت بر ثانیه پشتیبانی می‌کنند وndash; زمان‌های تاخیر انتشار کوتاه و متقارن و زمان‌های حلقه سریع برای حاشیه زمان‌بندی بهبود یافته وndash; نرخ داده بالاتر در شبکه‌های CAN بارگذاری شده

andbull; عملکرد EMC: از SAE J2962-2 و IEC 62228-3 (تا 500 کیلوبیت بر ثانیه) بدون چوک حالت مشترک پشتیبانی می‌کند

andbull; محدوده ولتاژ I/O از 3.3 ولت و 5 ولت MCU پشتیبانی می‌کند

andbull; رفتار غیرفعال ایده‌آل در صورت عدم تغذیه وndash; ترمینال‌های باس و منطق امپدانس بالا (بدون بار) هستند وndash; روشن/خاموش شدن با عملکرد بدون نقص در باس و خروجی RXD

andbull; ویژگی‌های حفاظتی وndash; حفاظت ESD IEC تا andplusmn;15 kVandndash; حفاظت از خطای باس: andplusmn;58 V (نسخه‌های غیر H) و andplusmn;70 V (نسخه‌های H)andndash; حفاظت از ولتاژ پایین در ترمینال‌های تغذیه VCC و VIO (فقط نسخه‌های V)andndash; زمان‌بندی غالب درایور (TXD DTO) - نرخ داده تا 10 کیلوبیت بر ثانیهandndash; حفاظت از خاموش شدن حرارتی (TSD)

andbull; ولتاژ ورودی حالت مشترک گیرنده: andplusmn;30 V

andbull; تاخیر حلقه معمولی: 110 نانوثانیه

andbull; دمای اتصال از andndash;55anddeg;C تا 150anddeg;C

andbull; موجود در پکیج SOIC(8) و پکیج VSON(8) بدون سرب (3.0 میلی‌متر x 3.0 میلی‌متر) با قابلیت بازرسی نوری خودکار (AOI) بهبود یافته

andnbsp;

کاربردها

andbull; خودرو و حمل و نقل

andbull; همه دستگاه‌ها از شبکه‌های CAN با بار زیاد پشتیبانی می‌کنند

andbull; کاربردهای ISOBUS ماشین‌آلات سنگین ISO 11783

andnbsp;

شرح

این خانواده فرستنده و گیرنده CAN با استاندارد لایه فیزیکی CAN با سرعت بالا (شبکه کنترل‌کننده) ISO11898-2 (2016) مطابقت دارد. همه دستگاه‌ها برای استفاده در شبکه‌های CAN FD تا 2 مگابیت بر ثانیه (مگابیت بر ثانیه) طراحی شده‌اند. دستگاه‌هایی با شماره قطعات که شامل پسوند 'Gandquot; هستند، برای نرخ داده تا 5 مگابیت بر ثانیه طراحی شده‌اند و نسخه‌هایی با 'Vandquot; دارای ورودی تغذیه ثانویه برای تغییر سطح I/O آستانه‌های پین ورودی و سطح خروجی RXD هستند. این خانواده از دستگاه‌ها با حالت بی‌صدا ارائه می‌شود که معمولاً به عنوان حالت فقط گوش دادن نیز شناخته می‌شود. علاوه بر این، همه دستگاه‌ها شامل ویژگی‌های حفاظتی بسیاری برای افزایش استحکام دستگاه و شبکه هستند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
